EC800-AL｜Intel®｜工业级系统｜友通资讯 DFI

EC800-AL
产品概要
产品概要
产品规格
相關下载
订购资讯
询价
2
比较
首页 工业级系统 极致轻巧型无风扇计算机 EC800-AL
  • Intel Atom® 处理器 E3900
  • 2GB/4GB/8GB LPDDR4-2400 板载内存
  • 三个独立显示: 1 VGA/DVI-D + 2 Mini-DP/Micro-HDMI
  • 支援 1 Mini PCIe 及 2 M.2
  • 丰富I/O接口: 2 Intel 网口, 2 串口, 4 USB
  • 15年CPU长期支持至Q4' 31 (Based on Intel IOTG Roadmap)

状态 : 上市产品 线上购买 (US)

宽压: 9~36V DC-in
无风扇设计
小巧尺寸设计
4K2K高清
宽温: -40~70°C
+加入比较表 +加入询价表
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
CE 认证
FCC 认证
UL-US 认证
EC800-AL 嵌入式系统解决方案采用：
AL553

AL553

AL553

3.5" SBC, Intel Atom® Processor E3900, 1 DDR3L, 1 x M.2, 1 Mini PCIe, 1 VGA, 1 LVDS, 1 HDMI

EC800-AL 相关标签

#IoT#Intel#小型工业电脑#Mini PCIe#无风扇设计#小巧尺寸设计#4K2K高清#Windows#Linux#HDMI#DVI-D#VGA#DP#DDR4内存#RoHS认证#UL认证#CE认证#FCC认证#UL-US认证#AGV 自动导向车

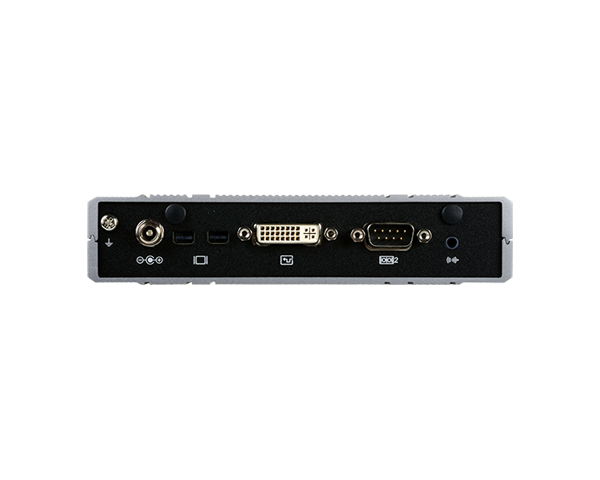

EC800-AL Fanless Embedded System

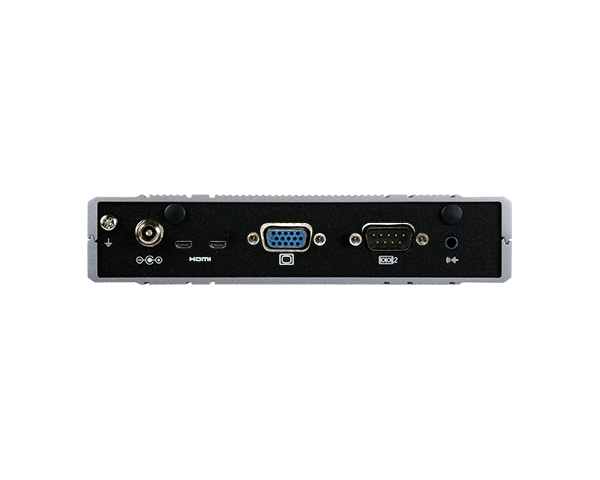

EC800-AL Fanless Embedded System
EC800-AL Fanless Embedded System
EC800-AL Fanless Embedded System

相关产品:

全部选择 - 清除
系统
处理器
Intel Atom® Processor E3900 Series, BGA 1296
Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9W
Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6W
Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
内存
2GB/4GB/8GB Memory Down
Dual Channel LPDDR4 2400MHz
BIOS
Insyde SPI 128Mbit (supports UEFI boot only)
显示
控制器
Intel® HD Graphics
特性
OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4, MVC, VP9, WMV9, JPEG/MJPEG
HW Encode: H.264, MPEG4, VP8, H.265, MVC
显示器
1 x VGA/DVI-D
2 x Mini-DP/Micro-HDMI
VGA: resolution up to 1920x1200 @ 60Hz
DVI-D: resolution up to 1920x1200 @ 60Hz
Mini-DP: resolution up to 4096x2160 @ 60Hz
Micro-HDMI: resolution up to 3840x2160 @ 30Hz
三重显示
VGA + 2 Micro-HDMI
DVI-D + 2 Mini-DP
扩充
界面
1 x Full-size Mini PCIe (PCIe/USB/SATA)
1 x M.2 (2242 B Key) (PCIe/USB/SATA)
1 x M.2 (2230 E Key) (PCIe/USB)
音讯
音讯编译码器
Realtek ALC262
以太网路
控制器
2 x Intel® I210AT PCIe (10/100/1000Mbps)
LED
指示灯
1 x Power LED
1 x HDD LED
前板输入/输出
以太网络
2 x GbE (RJ-45)
串口
1 x RS-232/422/485 (DB-9)
USB
2 x USB 3.0 (type A)
2 x USB 2.0 (type A)
音源
1 x Mic-in
按键
1 x Power Button
切换
1 x Power Switch (2-pin)
背板输入/输出
串口
1x DB9 RS-232/422/485 (default), or change to 8-bit DIO by jumper select
显示
1 x VGA/DVI-D
2 x Mini-DP/Micro-HDMI
音源
1 x Line-out
Wi-Fi 天线
2 x Wi-Fi Module Antenna Hole
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
电源
类型
Wide Range 9~36V
端口
DC Jack
支持操作系统
支持操作系统 (UEFI Only)
Windows 10 IoT (64-bit)
Linux
Linux Yocto Project (64-bit)
环境指标
运作温度
N4200: -20 to 60°C (standard)
E3940, E3930: -20 to 60°C (standard), -40 to 70°C (wide-temp)
With 0.4m/s Air Flow
储存温度
-40 to 85°C
相对湿度
10 to 90% RH (non-condensing)
机械结构
结构
Aluminum
安装方式
Wall/VESA/DIN Rail Mount (available upon request)
尺寸 (宽 x 高 x 深)
161mm x 35.1mm x 108.2mm
重量
700g
安规认证
冲击测试
Operating: 3G, 11ms
Non-Operating: 5G, 11ms
抗振动测试
Operating: Random 5~500Hz, IEC68-2-64 (3G)
Non-Operating: Sine 10~500Hz, IEC68-2-6 (3G)
认证
CE, FCC Class B, UL, RoHS
装箱单
装箱单
1 EC800-AL system unit
Mounting screws for Mini PCIe module
Mounting screws for M.2 module (8mm & 4mm), washer between 2 M.2 modules
1 Quick Installation Guide
产品资料
技术文件
认证书
订购资讯
  • 型号 料号 描述
  • 型号 :
    EC800-AL552CPD-E3950-4     料号 :
     750-EC8002-000G     描述 :
    Fanless, Intel Atom E3950, 2 Mini-DP, 1 DVI-D, 2 LAN, 2 COM, 4 USB, 4GB LPDDR4 onboard, -20 to 60°C, RoHS
  • 型号 :
    EC800-AL552CHV-E3950-4     料号 :
     750-EC8002-100G     描述 :
    Fanless, Intel Atom E3950, 2 Micro-HDMI, 1 VGA, 2 LAN, 2 COM, 4 USB, 4GB LPDDR4 onboard, -20 to 60°C, RoHS
  • 型号 :
    EC800-AL552TPD-E3950-8     料号 :
     750-EC8002-200G     描述 :
    Fanless, Intel Atom E3950, 2 Mini-DP, 1 DVI-D, 2 LAN, 2 COM, 4 USB, 8GB LPDDR4 onboard, -40 to 70°C (wide-temp), RoHS
  • 型号 :
    EC800-AL552THV-E3950-8     料号 :
     750-EC8002-300G     描述 :
    Fanless, Intel Atom E3950, 2 Micro-HDMI, 1 VGA, 2 LAN, 2 COM, 4 USB, 8GB LPDDR4 onboard, -40 to 70°C (wide-temp), RoHS
  • 型号 :
    EC800-AL552CPD-N4200-4     料号 :
     750-EC8002-400G     描述 :
    Fanless, Intel Pentium N4200, 2 Mini-DP, 1 DVI-D, 2 LAN, 2 COM, 4 USB, 4GB LPDDR4 onboard, -20 to 60°C, RoHS
  • 型号 :
    EC800-AL552THV-E3930-4     料号 :
     750-EC8002-500G     描述 :
    Fanless, Intel Atom E3930, 2 Micro-HDMI, 1 VGA, 2 LAN, 2 COM, 4 USB, 4GB LPDDR4 onboard, -40 to 70°C (wide-temp), RoHS
  • 型号 :
    EC800-AL552CHV-E3930-2     料号 :
     750-EC8002-600G     描述 :
    Fanless, Intel Atom E3930, 2 Micro-HDMI, 1 VGA, 2 LAN, 2 COM, 4 USB, 2GB LPDDR4 onboard, -20 to 60°C, RoHS
  • 型号 :
    EC800-AL552CPD-N4200-8     料号 :
     750-EC8002-700G     描述 :
    Fanless, Intel Atom N4200, 2 Mini-DP, 1 DVI-D, 2 LAN, 2 COM, 4 USB, 8GB LPDDR4 onboard, -20 to 60°C, RoHS
  • 型号 :
    EC800-AL552CHV-N4200-4     料号 :
     750-EC8002-800G     描述 :
    Fanless, Intel Atom N4200, 2 Micro-HDMI, 1 VGA, 2 LAN, 2 COM, 4 USB, 4GB LPDDR4 onboard, -20 to 60°C, RoHS
选购品
  • 品名 料号 描述
  • 品名 :
    128GB mSATA     料号 :
     785-MW128GMH     描述 :
    mSATA Card, 128GB MLC, -40 to 85°C, RoHS
  • 品名 :
    64GB mSATA     料号 :
     785-MW64GMH     描述 :
    mSATA Card, 64GB MLC, -40 to 85°C, RoHS
  • 品名 :
    32GB mSATA     料号 :
     785-MW32GMH     描述 :
    mSATA Card, 32GB MLC, -40 to 85°C, RoHS
  • 品名 :
    Wi-Fi     料号 :
     761-EC8002-100G     描述 :
    M.2 2230 802.11abgn/ac+BT4.2, Intel AC 8260.NGWMG, with 2x RPSMA Cable & 2x Dipole Antenna Kit, M2 Screw
  • 品名 :
    Power Cord     料号 :
     785-PWRD     描述 :
    Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
  • 品名 :
    60W Power Adapter     料号 :
     671-106012-000G
    671-106013-000G
    671-106011-000G     描述 :
    60W, 12V/5A, Level 6, RoHS
    60W, 12V/5A (-30 to 70°C), Level 6, RoHS
    60W, 19V/3.15A, Level 6, RoHS
  • 品名 :
    Wall Mount     料号 :
     761-EC8000-000G     描述 :
    EC800 Wall Mount Kit, RoHS
  • 品名 :
    VESA Mount     料号 :
     761-EC8000-100G     描述 :
    EC800 Mount Kit (75x75mm, 100x100mm), RoHS
  • 品名 :
    DIN Rail Mount     料号 :
     761-EC8002-000G     描述 :
    EC800-AL RAIL BRACKET KITS, RoHS
  • 品名 :
    8GB M.2     料号 :
     785-M208GM42     描述 :
    M.2 2242 8GB, MLC
  • 品名 :
    16GB M.2     料号 :
     785-M216GM42     描述 :
    M.2 2242 16GB, MLC
  • 品名 :
    32GB M.2     料号 :
     785-M232GM42     描述 :
    M.2 2242 32GB, MLC
  • 品名 :
    64GB M.2     料号 :
     785-M264GM42     描述 :
    M.2 2242 64GB, MLC
  • 品名 :
    128GB M.2     料号 :
     785-M2128GM42     描述 :
    M.2 2242 128GB, MLC
  • 品名 :
    256GB M.2     料号 :
     785-M2256GM42     描述 :
    M.2 2242 256GB, MLC
  • 品名 :
    512GB M.2     料号 :
     785-M2512GM42     描述 :
    M.2 2242 512GB, MLC
  • 品名 :
    Extend Power Switch Cable     料号 :
     A81-004070-016G     描述 :
    Power cable 2pin stripped, length 1000mm
  • 品名 :
    DC Cord     料号 :
     A81-004031-007G     描述 :
    UL 1185 (5.5x2.5x9.5mm) with Nut to stripped and tinned, length 1000mm

* 785-XXX为群组料号，并非特定单一料号，若您需要进一步信息，请联系您的区域业务代表。

EC800-AL 无风扇强固系统隆重登场

友通EC800-AL无风扇嵌入式系统搭载新一代Intel Atom® E3900系列处理器，体积小巧的机身内配备优异的I / O扩充功能。为确保数据传输的实时性，EC800-AL支持Mini PCIe插槽和2个M.2插槽，方便无线装置连接和扩充储存空间。EC800-AL采用防尘抗震设计，强化产品耐用度与稳定性外，并能抵抗不利的环境因素。

历久不衰、极度可靠

EC800-AL小尺寸的外型，搭配无风扇和无线材的设计，提供出色的可靠度和长MTBF时间，并且支持长达15年的产品生命周期。

强势效能、超低功耗

在Goldmont架构之下的Intel Atom® E3900系列处理器采用14奈米制程，使EC800-AL具有实时高速运算的优异表现，并兼具出色的散热能力。

提升只为您

作为友通无风扇轻巧型嵌入式系统的新成员，EC800-AL与前一代相比，具备更强的运算能力，搭配双面丰富的I / O端口，进一步提升系统扩展性。

可扩展的无线连接

丰富的扩充能力包括2个高速M.2和1个Mini PCIe插槽，用户能够弹性地为各式应用加入4G LTE / Wi-Fi /蓝牙/ GPS模块。

视觉体验、十分惊艳

EC800-AL拥有超高清4K的绘图运算能力，并且同时支持三个独立显示器输出，为影音应用带来身历其境的体验。

全天候不间断运作

EC800-AL系统支持9〜36V宽幅直流电压输入，并且能够在极端高低温（-40°C至70°C）的环境中稳定运作。

为严苛的工厂应用量身打造

小巧尺寸的EC800-AL具备无风扇设计、支持宽温宽压作业与高度扩充功能，可以满足各种严苛自动化工厂环境的应用需求。
