KH960-HM175
首页 嵌入式电脑模块 COM Express Basic KH960-HM175
  • 第七代 Intel® Core™, Intel® HM175 芯片组
  • 双通道 DDR4 2400MHz SODIMM 至32GB
  • 四个显示输出: VGA*/DDI + LVDS*/eDP + 2 DDI 支持 三重独立显示
  • 多重扩充讯号: 1 PCIe x16, 8 PCIe x1
  • 丰富 I/O: 1 Intel 网口, 4 USB 3.0, 8 USB 2.0
  • 15年CPU长期支持至Q1' 32 (Based on Intel IOTG Roadmap)

状态 : 上市产品 前往询价

产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证

KH960-HM175 相关标签

#IoT#Intel#PCIe x16扩充插槽#Windows#Linux#HDMI#VGA#DP#DDR4内存#RoHS认证

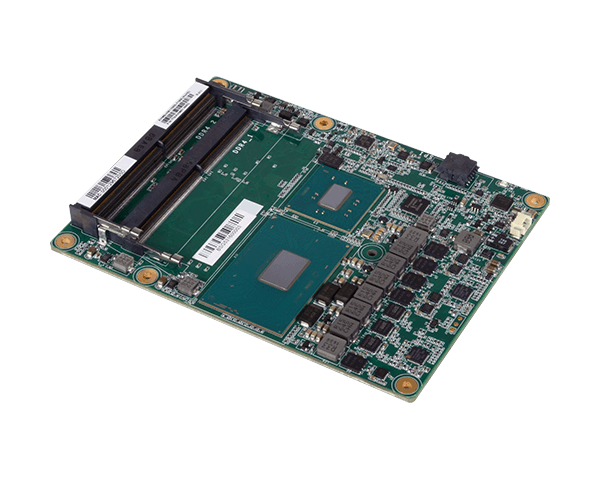

COM Express Type 6, KH960-HM175

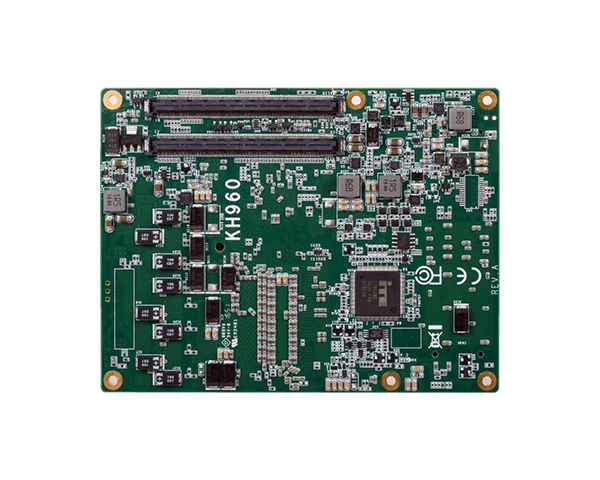

COM Express Type 6, KH960-HM175
COM Express Type 6, KH960-HM175
系统
处理器
7th Generation Intel® Core™ Processors, BGA 1440
Intel® Core™ i7-7820EQ Processor, Quad Core, 8M Cache, 3.0GHz (3.7GHz), 45W
Intel® Core™ i5-7440EQ Processor, Quad Core, 6M Cache, 2.9GHz (3.6GHz), 45W
Intel® Core™ i5-7442EQ Processor, Quad Core, 6M Cache, 2.1GHz (2.9GHz), 25W
Intel® Core™ i3-7100E Processor, Dual Core, 3M Cache, 2.9GHz, 35W
Intel® Core™ i3-7102E Processor, Dual Core, 3M Cache, 2.1GHz, 25W
芯片组
Intel® HM175 Chipset
内存
Two 260-pin SODIMM up to 32GB
Dual Channel DDR4 2400MHz
BIOS
Insyde SPI 128Mbit
显示
控制器
Intel® HD Graphics
特性
OpenGL up to 5.0, DirectX 11, OpenCL 2.1
HW Decode: HEVC/H.265, H.264, M/JPEG, MPEG2, VC1/WMV9, VP8 (8-bit), VP9 (10-bit)
HW Encode: HEVC/H.265, M/JPEG, MPEG2, VP8
显示器
1 x VGA/DDI (DDI available upon request)
1 x LVDS/eDP (eDP available upon request)
2 x DDI (HDMI/DVI/DP++)
VGA: resolution up to 1920x1200 @ 60Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 4096x2160 @ 30 24bpp
DVI: resolution up to 1920x1200 @ 60Hz
DP++/eDP: resolution up to 4096x2304 @ 60Hz
三重显示
VGA + LVDS + DDI or VGA + DDI1 + DDI2
eDP + 2 DDI (available upon request)
扩充
界面
1 x PCIe x16 or 2 x PCIe x8 (Gen 3)
8 x PCIe x1 or 2 x PCIe x4 or 4 x PCIe x2 (Gen 3)
1 x LPC
1 x I2C
1 x SMBus
2 x UART (TX/RX)
音讯
界面
HD Audio
以太网路
控制器
1 x Intel® I219LM PCIe (10/100/1000Mbps)
输入/输出
USB
4 x USB 3.0
8 x USB 2.0
SATA
4 x SATA 3.0 (up to 6Gb/s)
DIO
1 x 8-bit DIO (Default 4 inputs and 4 outputs)
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
Available Upon Request
电源
类型
12V, 5VSB, VCC_RTC (ATX mode) 12V, VCC_RTC (AT mode)
耗能
"Typical: 12V @ 1.2727A (15.272Watt)
Max.: 12V @ 7.927A (95.124Watt)"
支持操作系统
支持操作系统
Windows: Windows 10 IoT Enterprise 64-bit
Linux: Yocto Project v2.2
环境指标
温度
Operating: 0 to 60°C, -40 to 85°C
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
"1626537 hrs @ 25°C; 991264 hrs @ 45°C; 660112 hrs @ 60°C
Calculation model: Telcordia Issue 4
Environment: GB, GC – Ground Benign, Controlled"
机械结构
尺寸
COM Express® Basic 95mm (3.74") x 125mm (4.9")
规范
PICMG COM Express® R2.1, Type 6
安规认证
认证
RoHS
装箱单
装箱单
1 KH960-HM175 board
1 Cooler (Height: 36.58mm) Standard: A71-111026-000G
or 1 Cooler (Height: 45.3mm) Wide-Temp: A71-111040-000G
订购资讯
  • 型号 料号 描述
  • 型号 :
    KH960-HM175BS-7102E
    料号 :
    770-KH9602-600G
    描述 :
    Cooler, Intel Core i3-7102E, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, 0 to 60°C
  • 型号 :
    KH960-HM175BS-7100E
    料号 :
    770-KH9602-500G
    描述 :
    Cooler, Intel Core i3-7100E, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, 0 to 60°C

* Core i5 and i7 are supported upon request with MOQ requirement.

选购品
  • 品名 料号 描述
  • 品名 :
    Heat spreader
    料号 :
    A71-011073-000G
    描述 :
    Height: 11mm
  • 品名 :
    COM332-B carrier board kit
    料号 :
    770-CM3321-000G
    描述 :
