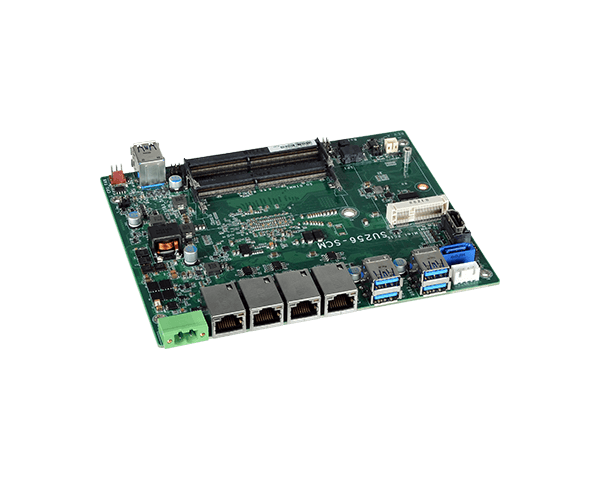

SU256-SCM

产品概要

首页工业级主机板 4" SBC SU256-SCM

15-Year CPU Life Cycle Support Until Q4' 29 (Based on Intel IOTG Roadmap)

2 DDR4 SO-DIMM up to 8GB

Display: 1 HDMI

Rich I/O: 4 Intel GbE, 6 USB 3.0

6th Gen Intel® Core™ 4" SBC

状态 : 上市产品前往询价

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

系统

处理器

6th Generation Intel® Core™ Processors, BGA 1356 (Skylake-U*)
Intel® Core™ i7-6600U Processor, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Intel® Core™ i5-6300U Processor, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Intel® Core™ i3-6100U Processor, Dual Core, 3M Cache, 2.3GHz, 15W
Intel® Core™ i7-7600U Processor, Dual Core, 4M Cache, 2.8 GHz(3.9 GHz) ,15W

内存

2 x 260-pin SO-DIMM up to 8GB (1R*8)
Dual channel DDR4 2400MHz

BIOS

Insyde SPI 128Mbit

显示

控制器

Intel® HD Graphics GT Series

特性

OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9

显示器

1 x HDMI

扩充

SSD

Support up to 1 x Flash Module mSATA SATA 3.0

界面

1 x Full-size Mini PCIe

以太网路

控制器

3 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe with iAMT9.5 (10/100/1000Mbps) (only Core i7/i5 supports iAMT)

前板输入/输出

USB

2 x USB 3.0

背板输入/输出

以太网络

4 x GbE (RJ-45)

USB

4 x USB 3.0

内部输入/输出

显示

1 x HDMI

SATA

1 x SATA 3.0

LPC

1 x LPC

SMBus

1 x SMBus

监视定时器

看门狗定时器

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信赖平台模块

TPM 2.0 (option)

电源

类型

Wide Range 15~36V

端口

Terminal Block

耗能

Typical: 6600U:19V @ 0.33A (6.27Watt)
Max: 6600U:19V @ 2.01A (38.19Watt)

RTC 电池

CR2032 Coin Cell

支持操作系统

微软

Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10 WES 7
WE8S
CentOS 7 (1804)

环境指标

温度

Operating: -20 to 70°C Storage: -40 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

273,084 hrs @ 25°C; 234,185 hrs @ 45°C ; 196,965 hrs @ 60°C ; 170,277 hrs @ 70°C
Calculation model: Telcordia Issue 4
Environment: GB, GC - Ground Benign, Controlled

机械结构

尺寸

4" SBC Form Factor
165mm x 135mm

高度

PCB: 1.6mm Top Side: 16.5mm, Bottom Side: 4mm

安规认证

认证

CE, FCC, RoHS

装箱单

1 SU256-SCM board
1 Heatsink (28.4mm) A71-008158-000G

产品资料

工业级主机板型录 (PDF) 7.31MB 2024/04/24

SU256-SCM 规格书 (PDF) 833.44KB 2023/03/09

技术文件

SU256-SCM 使用者手册 (PDF) 2.99MB 2023/04/10

SU256-SCM 简易指南 (PDF) 197.53KB 2019/06/11

SU256-SCM 处理器/内存兼容表 (PDF) 184.4KB 2020/06/04

认证书

SU256-SCM RoHS 认证书 (PDF) 66.11KB 2020/09/23

SU256-SCM CE 认证书 (PDF) 412.93KB 2020/10/22

SU256-SCM FCC 认证书 (PDF) 349.31KB 2020/10/22

订购资讯

型号料号描述
型号 :
SU256-SCM 料号 :
770-SU2561-000G 描述 :
Fanless, Intel® Core™ i7-7600U, 1 HDMI, TPM2.0, 4 LAN, 6 USB 3.0, 15~36V, -20 to 70°C
