WL171/WL173｜Intel®｜工业级主机板｜友通资讯 DFI

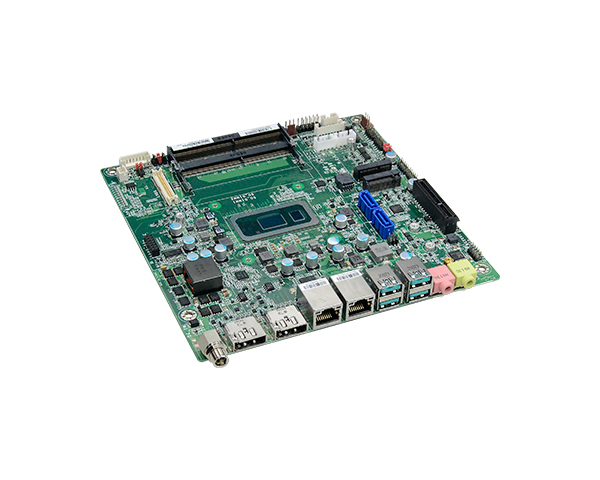

WL171/WL173
产品概要
产品概要
产品规格
相關下载
订购资讯
询价
2
比较
首页 工业级主机板 Mini-ITX WL171/WL173
  • 8th Generation Intel® Core™ Processor Mini-ITX
  • DDR4 2400MHz SODIMM up to 32GB
  • Three independent displays: LVDS/eDP + 2 DP++
  • DP++ resolution supports up to 4096x2304 @ 60Hz
  • Multiple expansion: 1 PCIe x4, 1 M.2 M Key (SATA/PCIe), 1 M.2 E key (PCIe/USB)
  • Storage: 2 SATA 3.0
  • Rich I/O: 2 Intel GbE, 4 USB 3.1, 4 USB 2.0
  • 15-Year CPU Life Cycle Support Until Q2' 35 (Based on Intel IOTG Roadmap)

状态 : 上市产品 线上购买 (US)

宽压: 9~36V DC-in
4K2K高清
DP
多元扩充插槽
DDR4内存
+加入比较表 +加入询价表
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证

WL171/WL173 相关标签

#8th Gen Intel® Core™ 处理器#IoT#Intel#4K2K高清#Windows#Linux#DP#多元扩充插槽#DDR4内存#RoHS认证#ULT
WL171/WL173
WL171/WL173
WL171/WL173

相关产品:

全部选择 - 清除
系统
处理器
8th Generation Intel® Core™ Processors, BGA 1528
Intel® Core™ i7-8665UE, Quad Core, 8M Cache, 1.7GHz (4.4GHz), 15W
Intel® Core™ i5-8365UE, Quad Core, 6M Cache, 1.6GHz (4.1GHz), 15W
Intel® Core™ i3-8145UE, Dual Core, 4M Cache, 2.2GHz (3.9GHz), 15W
Intel® Core™ Celeron® 4305UE, Dual Core, 2M Cache, 2.0GHz (2.0GHz), 15W
内存
2 x 260-pin SODIMM up to 32GB
DDR4 2400MHz/DDR4 2133MHz (for Celeron 4305UE)
BIOS
AMI SPI 128Mbit
显示
控制器
Intel® UHD Graphics 620/ Intel® UHD Graphics 610 (for Celeron 4305UE)
特性
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: H.264/AVC, VP8, VP9, VP9 10 Bit, H.265/HEVC 8 bit, H.265/HEVC 10 bit, MPEG2, MJPEG, VC-1
HW Encode: H.264/AVC, VP8*, VP9*, H.265/HEVC 8 bit, H.265/HEVC 10 bit, MPEG2, MJPEG (*VP8 and VP9 encode is not supported by Windows OS)
显示器
1 x LVDS/eDP (opt.)
2 DP++
LVDS: resolution up to 1920x1200 @ 60Hz
eDP: resolution up to 4096x2160 @ 60Hz
DP: resolution up to 4096x2304 @ 60Hz
三重显示
LVDS/eDP + 2 DP++
扩充
界面
1 x PCIe x4 (Gen 3)
1 x M.2 2242/2260/2280 M key (PCIe x4/SATA) (Support NVMe and Intel® Optane memory)
1 x M.2 2230 E key (PCIe/USB)
音讯
音讯编译码器
Realtek ALC888S-VD2-GR
以太网路
控制器
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe with iAMT11.6 and vPro (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
背板输入/输出
以太网络
2 x GbE (RJ-45)
USB
4 x USB 3.1 Gen2
显示
2 DP++
音源
1 x Line-out
1 x Mic-in
内部输入/输出
串行端口
1 x RS-232/422/485 (RS-232 w/ power) (2.0mm pitch)
1 x RS-232 (2.0mm pitch)
USB
4 x USB 2.0 (2.0mm pitch)
显示
1 x LVDS Header (default)
1 x eDP Connector (opt.)
音效
1 x Front Audio Header
SATA
2 x SATA 3.0 (up to 6Gb/s)
2 x SATA Power
RAID 0/1/5
DIO
1 x 8-bit DIO
1 x DIO Power
LPC
1 x LPC
SMBus
1 x SMBus
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
dTPM 2.0
电源
类型
[WL171] Single 12V +/-5% DC
[WL173] Wide Range 9~36V
端口
DC-in Jack
Right Angle Connector (4-pin) (available upon request)
Straight Type Connector (4-pin) (available upon request)
RTC 电池
CR2032 Coin Cell
支持操作系统
微软
Windows 10 IoT Enterprise 64-bit
Debian 8 (with VESA graphic driver)
Fedpra
CentOS 7 (with VESA graphic driver)
Yocto 2.6
Linux
环境指标
温度
Operating: -5 to 65°C / -20 to 70°C
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
MTBF
TBD
机械结构
尺寸
Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")
高度
PCB: 1.6mm
Top Side: 16.5mm, Bottom Side: 3.5mm
装箱单
装箱单
1 WL171/WL173 motherboard
1 COM port cable (Length: 250mm, 1 x COM ports) A81-015011-001G
1 Serial ATA data with power cable (Length: 300mm) A81-002013-000G
1 Heat sink
产品资料
技术文件
认证书
订购资讯
  • 型号 料号 描述
  • 型号 :
    WL171-NE-8665UE     料号 :
     770-WL1711-000G     描述 :
    I7-8665UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 12V, -20~70°C
  • 型号 :
    WL171-NE-8365UE     料号 :
     770-WL1711-100G     描述 :
    I5-8365UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 12V, -20~70°C
  • 型号 :
    WL171-NB-8145UE     料号 :
     770-WL1711-200G     描述 :
    I3-8145UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 12V, -5~65°C
  • 型号 :
    WL171-NB-4305UE     料号 :
     770-WL1711-300G     描述 :
    Celeron 4305UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 12V, -5~65°C
  • 型号 :
    WL173-NE-8665UE     料号 :
     770-WL1731-000G     描述 :
    I7-8665UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 9-36V, -20~70°C
  • モデル名 :
    WL173-NE-8365UE     部品番号 :
     770-WL1731-100G     説明 :
    I5-8365UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 9-36V, -20~70°C
  • モデル名 :
    WL173-NB-8145UE     部品番号 :
     770-WL1731-200G     説明 :
    I3-8145UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 9-36V, -5~65°C
  • モデル名 :
    WL173-NB-4305UE     部品番号 :
     770-WL1731-300G     説明 :
    Celeron 4305UE processor, 2 DP++, LVDS, 2 GbE, 2 SATA 3.0, 2 COM, 4 USB3.1 Gen2, 4 USB2.0, DC jack, TPM2.0 Onboard, 9-36V, -5~65°C
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    USB 2.0 port cable     部品番号 :
     A81-001032-016G     説明 :
    Length: 200mm
  • 品名 :
    COM port cable     部品番号 :
     A81-015011-001G     説明 :
    Length: 250mm, 1 x COM ports
  • 品名 :
    Serial ATA data with power cable     部品番号 :
     A81-002013-000G     説明 :
    Length: 300mm
  • 品名 :
    I/O shield     部品番号 :
     A49-WL1710-000G     説明 :

超高效能边缘应用 - DFI WL系列产品

边缘运算目前仍是数字转型的核心，而如何永续沿用其能力，变得越趋重要。DFI 推出搭载第 8 代 Intel® Core™处理器 (代号：Whiskey Lake-U) 的 WL 系列，能耗节省 40%，且比上一代更可靠耐用。在相同的工作负载下具有更低的功耗，旨在实现边缘的节能应用并积极在多元的领域里如 AGV/AMR 和物联网网关等布署物联网。

搭载第 8 代 Intel 处理器 (代号：Whiskey Lake-U)

DFI WL 系列搭载第 8 代 Intel® Core™ i7/i5/i3 和 Celeron® 4000 处理器，采用 14 奈米制程，效能比上一代提升多达 40%，可在工厂自动化机器视觉应用中加快处理和侦测的速度。此外，本系列整合多达四核心和 15W 低功耗 TDP，极其符合边缘运算中的能效使用条件。

优化、升级的 I/O 接口

为了迎合物联网的应用趋势，WL 系列配备升级的 I/O 接口及多个最新型的 M.2 扩充接口；例如支持 NVMe PCIe x4 SSD 的 M.2 M-key 接口，与传统 SATA 3.0 SSD 相比，储存读写速度加快 5 倍，运算效能大幅提升，并提供高速处理和传输能力，优化物联网灵活度，实现边缘大规模数据整合等应用。

极端宽温支持

不同于市面上相同平台的其他主板只能在 0~60°C 的常温下运作，DFI WL 系列采用突破性技术和无风扇设计，支持高达 -30 至 80°C 更宽广的温度条件，可在极端环境下运作，以适应户外或工厂自动化等应用。

优异4K超高解析

DFI 采用第 8 代 Intel 处理器的完整产品系列，提供高达 4096 x 2304 分辨率的进阶 4K视讯体验和高画质 UHD 串流媒体，适用于人脸辨识、物体侦测、机器视觉检测和数字广告牌等应用领域。

高安全性与管理性

当提及物联网应用的数据保护，网络黑客和设备安全属最关键的问题之一。像是人脸辨识的大数据库，亟需具备完整的加密和认证防护，DFI WL 系列配备 dTPM/fTPM 2.0功能，可确保机密数据的安全性。

完整WL产品系列

DFI推出搭载第 8 代 Intel 处理器的WL产品系列，完整涵盖从 Mini-ITX 到 COM Express Mini 等尺寸大小的主板系列，未来预计规画开发嵌入式系统 ECA20-WLF 和平板计算机 KSX150 WL。DFI 推出符合未来需求的产品系列，适合应用于智能解决方案，以满足物联网和工业自动化中丰富多元的嵌入式应用。
