AL171/AL173|Intel®|工业级主机板|友通资讯 DFI

AL171/AL173
首页 工业级主机板 Mini-ITX AL171/AL173
  • Intel® Atom™ 处理器 E3900 Mini-ITX
  • 2 DDR3L 1867MHz SODIMM 至 8GB
  • 三个独立显示: (VGA/DP++) + (HDMI/DP++) + (LVDS/eDP)
  • 多重扩充: 1 M.2 B Key, 1 PCIe x1, 1 Mini PCIe
  • 丰富I/O: 2 Intel 网口, 6 串口, 4 USB 3.0, 5 USB 2.0
  • 15年CPU长期支持至Q4' 31 (Based on Intel IOTG Roadmap)

状态 : 上市产品 线上购买 (US)

支持±15kV静电空气放电保护
宽温: -40~85°C
宽压: 12~36V DC-in
4K2K高清
DDR3L内存
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
UL 认证
CE 认证
FCC 认证
采用 AL171/AL173 主机板的嵌入式系统解决方案:
KS156-AL

KS156-AL

KS156-AL | Intel Atom E3900 | Apollo Lake | Industrial Panel PC | DFI

15.6" Light Industrial Touch Panel PC, Intel Atom® E3900, DDR3L, 1 Mini PCIe

AL171/AL173 相关标签

#IoT#Intel#Mini PCIe#4K2K高清#Windows#Linux#HDMI#VGA#DP#DDR3L内存#RoHS认证#UL认证#CE认证#FCC认证
AL171/AL173 Mini-ITX
AL171/AL173 Mini-ITX
AL171/AL173 Mini-ITX
系统
处理器
Intel Atom® Processor E3900 Family, BGA 1296
Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
Intel® Pentium® N4200 Processor, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
内存
Two 204-pin SODIMM up to 8GB
Dual Channel DDR3L 1867MHz
BIOS
Insyde SPI 128Mbit (supports UEFI boot only)
显示
控制器
Intel® HD Graphics GT Series
特性
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
显示器
1 x VGA/DP++
1 x HDMI/DP++
1 x LVDS/eDP
VGA: resolution up to 1920x1200 @ 60Hz
LVDS: dual channel 48-bit, resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 3840x2160 @ 30Hz
DP++: resolution up to 4096x2160 @ 60Hz
eDP: resolution up to 3840x2160 @ 60Hz
三重显示
VGA + HDMI + LVDS
VGA + HDMI + eDP
DP + HDMI + LVDS
DP + HDMI + eDP
VGA + DP + LVDS
VGA + DP + eDP
DP + DP + LVDS
DP + DP + eDP
扩充
界面
1 x PCIe x1 (Gen 2)
1 x M.2 B Key 2242/2280 (PCIE/SATA/USB)
1 x Full-size Mini PCIe (PCIe/USB)
音讯
音讯编译码器
Realtek ALC888S-VD2-GR
以太网路
控制器
-40~85°C: 2 x Intel® I210IT PCIe (10/100/1000Mbps) or
0-60°C: 2 x Intel® I211AT PCIe (10/100/1000Mbps)

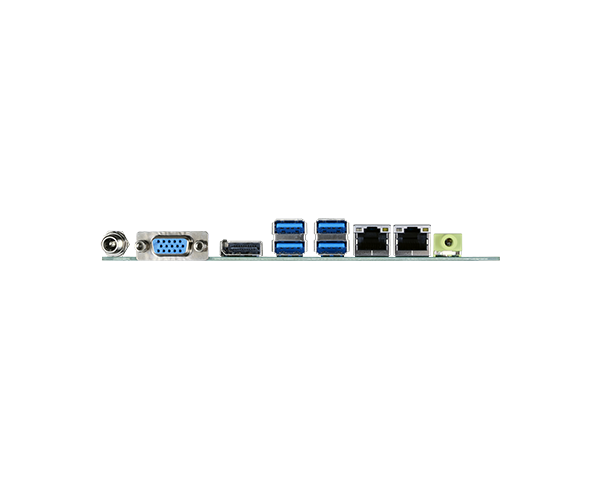

背板输入/输出
以太网络
2 x GbE (RJ-45)
USB
4 x USB 3.0
显示
1 x HDMI/DP++
1 x VGA/DP++
音源
1 x Line-out
内部输入/输出
串行端口
2 x RS-232/422/485 (RS-232 w/ power) (2.0mm pitch)
4 x RS-232 (2.0mm pitch)
USB
4 x USB 2.0 (2.0mm pitch)
1 x USB 2.0 (2.54mm pitch) or 1 x Vertical USB 2.0 (type A) (available upon request)
显示
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
1 x eDP LCD Panel Connector
音效
1 x S/PDIF
1 x Audio (Line-out/Mic-in)
SATA
2 x SATA 3.0 (up to 6Gb/s)
DIO
1 x 8-bit DIO
LPC
1 x LPC (supports LPC EXT-RS232/RS485 module)
SMBus
1 x SMBus
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
dTPM2.0 (opt.)
电源
类型
Single 12V +/-10% DC (AL171)
Wide Range 15~36V (AL173)
端口
DC-in Jack
Right Angle Connector (4-pin) (available upon request)
Vertical Type Connector (4-pin) (available upon request)
耗能
Idle: E3950 12W: 12V @ 0.59A (7.08W)
Max: E3950 12W: 12V @ 2.23A (26.76W)
RTC 电池
CR2032 Coin Cell
支持操作系统
支持操作系统 (UEFI Only)
Windows 10 IoT Enterprise (64-bit)
Linux
环境指标
温度
Operating: 0 to 60°C, -40 to 85°C
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
AL171: 364,946 hrs @ 25°C; 201,162 hrs @ 45°C ; 122,570 hrs @ 60°C
AL173: 358,096 hrs @ 25°C; 197,806 hrs @ 45°C ; 119,639 hrs @ 60°C
Calculation model: Telcordia Issue 2
Environment: GB, GC – Ground Benign, Controlled
机械结构
尺寸
Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")
高度
PCB: 1.6mm
Top Side: 16.34mm
Bottom Side: 3.30mm
安规认证
认证
CE, FCC, RoHS, UL
装箱单
装箱单
1 AL171/AL173 motherboard
1 COM port cable (Length: 250mm, 1 x COM ports) A81-015011-001G
1 Serial ATA data with power cable (Length: 300mm) A81-002013-000G
1 Heatsink
订购资讯
  • 型号 料号 描述
  • 型号 :
    AL171-CB-N4200
    料号 :
    770-AL1713-000G
    描述 :
    Fanless, Intel Atom® N4200, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 12V, 0 to 60°C
  • 型号 :
    AL171-CT-E3930
    料号 :
    770-AL1713-100G
    描述 :
    Fanless, Intel Atom® E3930, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 12V, -40 to 85°C
  • 型号 :
    AL171-CB-E3950
    料号 :
    770-AL1713-300G
    描述 :
    Fanless, Intel Atom® E3950, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 12V, 0 to 60°C
  • 型号 :
    AL171-CT-E3950
    料号 :
    770-AL1713-800G
    描述 :
    Fanless, Intel Atom® E3950, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 12V, -40 to 85°C
  • 型号 :
    AL173-CB-N4200
    料号 :
    770-AL1733-000G
    描述 :
    Fanless, Intel Atom® N4200, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 15-36V, 0 to 60°C
  • 型号 :
    AL173-CT-E3930
    料号 :
    770-AL1733-100G
    描述 :
    Fanless, Intel Atom® E3930, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 15-36V, -40 to 85°C
  • 型号 :
    AL173-CT-E3950
    料号 :
    770-AL1733-800G
    描述 :
    Fanless, Intel Atom® E3950, 2 DDR3L SODIMM, 1 VGA, 1 LVDS, 1 DP++, 6 COM, 9 USB, 15-36V, -40 to 85°C
选购品
  • 品名 料号 描述
  • 品名 :
    USB port cable
    料号 :
    A81-001032-016G
    描述 :
    Length: 200mm
  • 品名 :
    COM port cable
    料号 :
    A81-015011-001G
    描述 :
    Length: 250mm, 1 x COM ports
  • 品名 :
    Serial ATA data with power cable
    料号 :
    A81-002013-000G
    描述 :
    Length: 300mm
  • 品名 :
    LPC EXT-RS232 module
    料号 :
    770-EXTRS1-000G
    描述 :
    4 x RS232 ports
  • 品名 :
    LPC EXT-RS485 module
    料号 :
    770-EXTRS1-100G
    描述 :
    4 x RS485 ports
  • 品名 :
    I/O shield (DP)
    料号 :
    A49-AL171D-000G
    描述 :
  • 品名 :
    I/O shield (VGA)
    料号 :
    A49-AL171V-000G
    描述 :

专为工业嵌入式应用而生 强固设计且高效率稳定运作

友通推出全新Intel Atom® E3900系列产品,该处理器搭载 Goldmont 架构并且采用 14nm 制程,除了提供高运算效能,以及出色的显示能力外,平均9瓦特的低功耗节能设计也是一大特色。友通透过其设计与制造方面的创新能力,打造出小巧、无风扇、且可稳定运作于极端温度范围(-40°C 至 +85°C)的产品,为严苛环境下的嵌入式应用带来理想的解决方案。

极端温度下仍能稳定运作

产品可稳定运作于-40°C 至 +85°C 的环境之中, 满足严苛环境下的应用需求。 除此之外,无风扇的设计也使系统整合更加容易。

兼具高效能与低功耗

嵌入式主板搭载采用 Goldmont 架构的最新处理器,运算能力相较于上一代大幅提升 30%, 同时提供优异显示、高绘图效能,更有着平均9瓦特的低功耗节能设计。

享受 4K UHD 高分辨率带来的视觉飨宴

全新系列搭载 HEVC 硬件译码与 VP9 编译码器的显示强化引擎,支持 4K 高分辨率 (DP:4096x2304 @ 60Hz) 以及三个独立显示讯号,为医疗与多媒体应用带来理想解决方案。

多种储存规格选择:eMMC、SSD/M.2 模块

支持SATA 3.0高速硬盘、高达 128GB 容量的SSD与eMMC 5.0。值得一提的是,全新系列产品搭载创新M.2接口,将Wi-Fi/LTE/mSATA 等多种扩充功能整合进同一个端口内,由于M.2接口更加弹性,较单一mSATA接口更适合用于工业自动化、数据储存设备与物联网网关等应用。

完整产品线

以全新 Intel Atom® E3900系列处理器为核心,友通打造一系列耐用且可靠的工业用主板与嵌入式模块,包含 Mini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1。

结合Windows 10操作系统创造无限可能

搭配标榜安全功能的 Windows 10,E3900 系列产品拥有小尺寸、强固设计等特色,充份满足物联网应用的需求。透过软硬件的整合,这些产品将能全面简化物联网设备的开发,并协助建立完整的物联网解决方案。

与友通合作

友通定制化服务(DCS)具备完整的技术支持和专业团队,为设计,生产,保修,维修至产品生命周期管理,我们提供完整的服务。为了使您的专案能顺利进行,友通将与您密切合作,了解您的设计需求,并在产品开发阶段提供即时技术支持,降低您的开发成本和投入。
