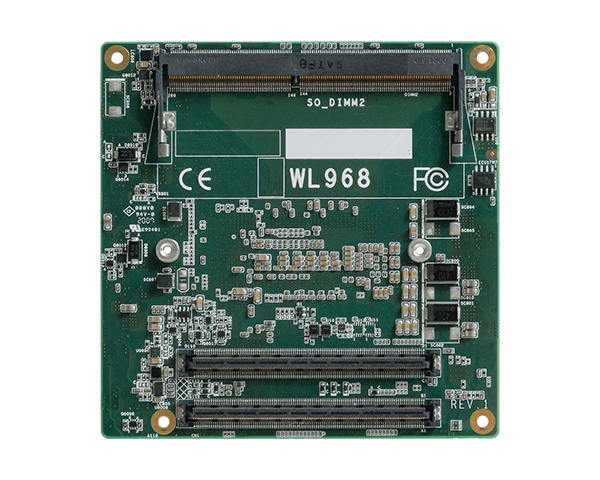

WL968
首页 嵌入式电脑模块 COM Express Compact WL968
  • 8th Generation Intel® Core™ Processor COM Express® Compact
  • DDR4 2400/2133MHz SODIMM up to 64GB
  • Triple Displays: VGA/DDI + LVDS/eDP + DDI
  • DP++ supports 4K x 2K resolution
  • Multiple expansion: 4 or 5 PCIe x1 + 1 PCIe x4 or 3 PCIe x1 + 2 PCIe x2, 1 LPC, 1 I²C, 1 SMBus, 2 UART
  • Rich I/O: 1 Intel GbE, 4 USB 3.1 Gen2, 8 USB 2.0, 3 SATA 3.0
  • 15-Year CPU Life Cycle Support Until Q2' 35 (Based on Intel IOTG Roadmap)

状态 : 上市产品 前往询价

宽温: -40~85°C
4K2K高清
1Gb以太网络
多元扩充插槽
CPU 15年生命周期支持
DDR4内存
三个独立显示
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
CE 认证
FCC 认证
UKCA 认证

WL968 相关标签

#8th Gen Intel® Core™ 处理器#IoT#Intel#4K2K高清#Windows#Linux#HDMI#VGA#DP#DDR4内存#RoHS认证#CE认证#FCC认证#ULT#UKCA 认证
WL968
WL968
WL968
系统
处理器
8th Gen Intel® CoreTM Processor, FCBGA1528
Intel® Core™ i7-8665UE Processor, Quad Core, 8M Cache, 1.7GHz (4.4GHz), 15W
Intel® Core™ i5-8365UE Processor, Quad Core, 6M Cache, 1.6GHz (4.1GHz), 15W
Intel® Core™ i3-8145UE Processor, Dual Core, 4M Cache, 2.2GHz (3.9GHz), 15W
Intel® Celeron® Processor 4305UE, Dual Core, 2M Cache, 2.0GHz (2.0GHz), 15W
内存
Two 260-pin SODIMM up to 64GB
Dual Channel DDR4 2400MHz, 2133MHz for Celeron Processor
BIOS
AMI SPI 128Mbit
显示
控制器
Intel® HD Graphics
特性
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
显示器
1 x VGA/DDI (DDI available upon request)
1 x LVDS/eDP (eDP available upon request)
1 x DDI

VGA: resolution up to 1920x1200 @ 60Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz
eDP: resolution up to 4096x2304 @ 60Hz
HDMI: resolution up to 4096x2160 @ 30Hz
DP++: resolution up to 4096x2304 @ 60Hz
三重显示
VGA + LVDS + DDI
or DDI + eDP + DDI
扩充
eMMC
1 x 8GB/16GB/32GB/64GB/128GB eMMC 5.1 (available upon request)
界面
6 PCIe x1 or 2 PCIe x1 + 1 PCIe x4 or 3 PCIe x1 + 2 PCIe x2 (support up to 5 devices and 7 lanes)
1 x LPC
1 x I2C
1 x SMBus
2 x UART (TX/RX)
音讯
界面
HD Audio
以太网路
控制器
1 x Intel® I219LM with iAMT12.x PCIe (10/100/1000Mbps)
输入/输出
USB
4 x USB 3.1 Gen2
8 x USB 2.0
SATA
Default 2xSATA , 3xSATA by BOM request (up to 6Gb/s)
RAID 0/1/5
DIO
1 x 8-bit DIO
监视定时器
看门狗定时器
Support COM Express 3kinds WDT Modes by BIOS setting
安全性
信赖平台模块
Available Upon Request
电源
类型
12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)
耗能
TBD
支持操作系统
支持操作系统
Windows: Windows 10 IoT Enterprise 64-bit
Linux
环境指标
温度
Operating: 0 to 60°C (For normal Temperature skus); -40 to 85°C (For Extend temperature skus with Heat spreader , Heat-sink and active Fan)
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
28W@25℃
机械结构
尺寸
COM Express® Compact
95mm (3.74") x 95mm (3.74")
规范
PICMG COM Express® R3.0, Type 6
安规认证
认证
CE, FCC, RoHS, UKCA
装箱单
装箱单
1 WL968 board
1 CPU Cooler (for -40 to 85°C, H=35.2mm): A71-108124-000G
1 Heat sink (for 0 to 60°C, H=26.8mm): A71-008151-000G
Ordering Information
  • Model Name Part Number Description
  • Model Name :
    WL968-BS-4305UE
    Part Number :
    770-WL9681-000G
    Description :
    Fanless, Intel Celeron 4305UE, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, 0 to 60°C
  • Model Name :
    WL968-TS-8365UE
    Part Number :
    770-WL9681-200G
    Description :
    Cooler, Intel Core i5-8365UE, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, -40~85C
  • Model Name :
    WL968-TS-8665UE
    Part Number :
    770-WL9681-300G
    Description :
    Cooler, Intel Core i7-8665UE, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, -40~85C
  • Model Name :
    WL968-BS-8145UE
    Part Number :
    770-WL9681-400G
    Description :
    Fanless, Intel Core i3-8145UE, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, 0 to 60°C
  • Model Name :
    WL968-BS-8365UE
    Part Number :
    770-WL9681-500G
    Description :
    Fanless, Intel Core i5-8365UE, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, 0 to 60°C
  • Model Name :
    WL968-BS-8665UE
    Part Number :
    770-WL9681-600G
    Description :
    Fanless, Intel Core i7-8665UE, 1 LVDS, 1 VGA, 1 LAN, 4 USB 3.0, 8 USB 2.0, 2 SODIMM DDR4, 0 to 60°C
Optional Items
  • Item Name Part Number Description
  • Item Name :
    COM332-B carrier board kit
    Part Number :
    770-CM3321-000G
    Description :
  • Item Name :
    Heatspreader (H=11mm)
    Part Number :
    A71-808324-000G
    Description :

超高效能边缘应用 - DFI WL系列产品

边缘运算目前仍是数字转型的核心,而如何永续沿用其能力,变得越趋重要。DFI 推出搭载第 8 代 Intel® Core™处理器 (代号:Whiskey Lake-U) 的 WL 系列,能耗节省 40%,且比上一代更可靠耐用。在相同的工作负载下具有更低的功耗,旨在实现边缘的节能应用并积极在多元的领域里如 AGV/AMR 和物联网网关等布署物联网。

搭载第 8 代 Intel 处理器 (代号:Whiskey Lake-U)

DFI WL 系列搭载第 8 代 Intel® Core™ i7/i5/i3 和 Celeron® 4000 处理器,采用 14 奈米制程,效能比上一代提升多达 40%,可在工厂自动化机器视觉应用中加快处理和侦测的速度。此外,本系列整合多达四核心和 15W 低功耗 TDP,极其符合边缘运算中的能效使用条件。

优化、升级的 I/O 接口

为了迎合物联网的应用趋势,WL 系列配备升级的 I/O 接口及多个最新型的 M.2 扩充接口;例如支持 NVMe PCIe x4 SSD 的 M.2 M-key 接口,与传统 SATA 3.0 SSD 相比,储存读写速度加快 5 倍,运算效能大幅提升,并提供高速处理和传输能力,优化物联网灵活度,实现边缘大规模数据整合等应用。

极端宽温支持

不同于市面上相同平台的其他主板只能在 0~60°C 的常温下运作,DFI WL 系列采用突破性技术和无风扇设计,支持高达 -30 至 80°C 更宽广的温度条件,可在极端环境下运作,以适应户外或工厂自动化等应用。

优异4K超高解析

DFI 采用第 8 代 Intel 处理器的完整产品系列,提供高达 4096 x 2304 分辨率的进阶 4K视讯体验和高画质 UHD 串流媒体,适用于人脸辨识、物体侦测、机器视觉检测和数字广告牌等应用领域。

高安全性与管理性

当提及物联网应用的数据保护,网络黑客和设备安全属最关键的问题之一。像是人脸辨识的大数据库,亟需具备完整的加密和认证防护,DFI WL 系列配备 dTPM/fTPM 2.0功能,可确保机密数据的安全性。

完整WL产品系列

DFI推出搭载第 8 代 Intel 处理器的WL产品系列,完整涵盖从 Mini-ITX 到 COM Express Mini 等尺寸大小的主板系列,未来预计规画开发嵌入式系统 ECA20-WLF 和平板计算机 KSX150 WL。DFI 推出符合未来需求的产品系列,适合应用于智能解决方案,以满足物联网和工业自动化中丰富多元的嵌入式应用。
