RC300-CS｜Intel®｜工业级系统｜友通资讯 DFI

RC300-CS
产品概要
产品概要
产品规格
相關下载
订购资讯
询价
2
比较
首页 特定应用系统 铁路系统 RC300-CS
  • 8th/9th Generation Intel® Core™ Processors
  • 4 x M12 X-coded PoE Ports at 15.4W
  • AI accelerated: up to 115W GPU MXM module supported
  • Multiple expansion slots for 4G/LTE/5G cellular and function modules
  • UPS Battery: Supports at least 5 mins nonstop operation
  • Support M.2 B key 3042/3052 5G-NR module
  • 4 x Swappable 2.5” 7mm SSD storage bays
  • 15-Year CPU Life Cycle Support Until Q2' 34 (Based on Intel IOTG Roadmap)

状态 : 上市产品 前往询价

无风扇设计
Windows
Linux
多元扩充插槽
宽温: -25~70°C
+加入比较表 +加入询价表
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
CE 认证
FCC 认证
UKCA 认证
DFI特规主机板

RC300-CS 相关标签

#Edge AI Computing#MXM#IoT#Intel#5G#PoE#Mini PCIe#无风扇设计#PCIe x16扩充插槽#Windows#HDMI#VGA#多元扩充插槽#DDR4内存#RoHS认证#UL认证#CE认证#FCC认证#UL-US认证#车载#UKCA 认证

相关产品:

全部选择 - 清除
系统
处理器
8th/9th Generation Intel® Core™ Processors, LGA 1151
Intel® Core™ i7-9700TE Processor, 8C/8T, 12MB Cache, 1.8GHz, TDP 35W
Intel® Core™ i7-8700T Processor, 6C/12T, 12MB Cache, 2.4GHz, TDP 35W
Intel® Core™ i5-9500TE Processor, 6C/6T, 9MB Cache, 2.2GHz, TDP 35W
(Other CPU support upon request)
芯片组
Intel® Q370 Chipset
内存
Dual Channel DDR4 2666/2400 MHz by SODIMMs up to 64GB
BIOS
AMI SPI 128Mbit
显示
控制器
Intel® HD Graphics
显示器
1 x VGA (display out by DB-15 connector)
1 x HDMI (with screw lock)
1 x DP++ (Standard Display Port Connector DIP
type with screw lock)
Support NIVIDIA Optimus
technology
VGA: resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz
DP++: resolution up to 4096x2304 @ 60Hz
AI 加速器
界面
MXM Type A, B, C on x16 PCIe 3.0
控制器
Nvidia Quadro embedded / Nvidia Geforce series
储存
外插
4 x Swappable 2.5” 7mm SSD storage bays with lock (RC300H-CS)
2 x Swappable 2.5" 7mm SSD storage bays with lock (RC300L-CS, RC300H-CS-UPS)
内插
1 x M.2 2280 M key supports SATA SSD
扩充
界面
1 x Half-size Mini PCIe for WiFi/BT modules, with PCIe x1 & USB signal
2 x Full-size Mini PCIe support PCIe x1, USB 2.0 signal with SIM card socket of each
1 x M.2 B key supports 3042, 3052 devices or 5G module on PCIe x1, USB2.0, USB3.0 signal with SIM card slot bracket
- SIM card can all be external accessible
1 x M.2 2280 M key supports 2242, 2260 & 2280 devices (PCIe x4 & SATA signal, support boot up function)
音讯
音讯编译码器
Realtek ALC888
界面
1 x Mic-in
1 x Line-out
以太网路
控制器
5 x Intel® I210IT NIC (10/100/1000Mbps)
1 x Intel® I219LM with iAMT11.0 PCIe (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
界面
2 x RJ45 GbE
4 x M12 802.3af 15.4W PoE ports
LED
指示灯
1 x Power LED (green)
5 x Storage LED (red)
4 x PoE LED

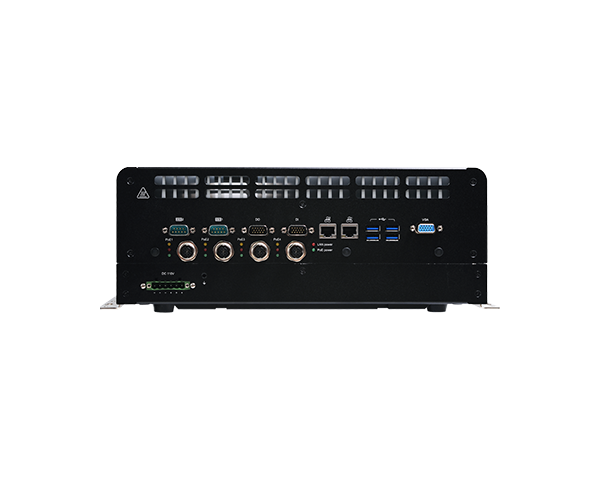

前板输入/输出
PoE
4 x M12 802.3af PoE
Support 802.11af, max 15.4W (PSE side)
NOT support wake on Lan
以太网络
2 x GbE (RJ-45) support Wake on Lan
串口
2 x BIOS selection RS-232/422/485 by 2x DB-9
USB
4 x USB 3.0 (type A)
显示
1 x VGA display out by DB-15 connector
DIO
1 x 8-bit isolated DI port by DB-9 connector
1 x 8-bit isolated DO port by DB-9 connector
2KV isolation
Power-in
RC300H-CS : 1 x 6-pin 5.0mm terminal block
RC300L-CS : 1 x 9-pin 5.0mm terminal block

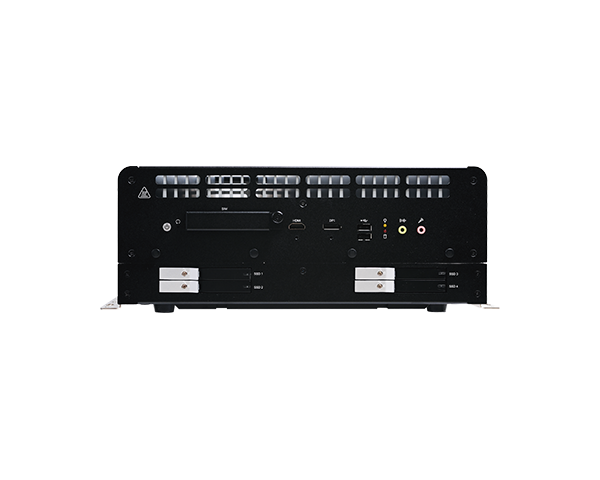

背板输入/输出
USB
2 x USB 2.0 (type A)
显示
1 x HDMI
1 x DP++
音源
1 x Mic-in
1 x Line-out
by 3.5mm 3P Phone Jack
按键
1 x Power button
1 x Reset button
天线
7 x SMA type antenna holes for GNSS, WWAN/LTE MIMO, WLAN/ BT MIMO, 5G
SIM
3 x SIM sockets (external accessible with cover)
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
TPM 2.0
电源
类型
RC300H-CS: 110VDC nominal power input (77VDC~137.5VDC power range)
RC300L-CS: 12/24VDC nominal power input (9VDC~36VDC power range)
端口
RC300H-CS : 1 x 6-pin 5.0mm terminal block
RC300L-CS : 1 x 9-pin 5.0mm terminal block
电池 (UPS)
Optional UPS battery kit for at least 5min operations at full loading max. 300W (will occupy two SSDs space), RC300H-CS only (RC300H-CS-UPS)
支持操作系统
微软
Windows 10 IoT Enterprise 64 Bit
Linux
Ubuntu 18.04
环境指标
运作温度
-25°C to 70°C with when CPU+GPU<100W, up to +85°C for 10min
-25°C to 55°C with when CPU+GPU<160W, up to +70°C for 10min
Turboboost is disabled and CPU&GPU will be throttling at high temperature.
储存温度
-40 to 85°C
相对湿度
10% to 90% (non-condensing)
机械结构
尺寸
340.5 x 132 x 223mm (3U height, excluding rubber foot)
结构
Metal + Aluminum
安装方式
Wall mount
重量
9.85 kg
安规认证
冲击测试
EN61373: 2010, Category 1 Class A & Class B
抗振动测试
EN61373: 2010, Category 1 Class B
认证
EMC: EN50121-3-2
Safety: EN50153, EN50124-1
Fire Proof: EN45545
Railway Regulation: EN50155 (Class S2: 10ms interruptions for RC300H-CS)
(Supply Change Over Class C1: at 0,6 Un during 100ms without interruptions)
装箱单
装箱单
· 1 RC300-CS system unit
· 1 Power connector
· 1 Mounting bracket
产品资料
技术文件
认证书
订购资讯
  • 型号 料号 描述
  • 型号 :
    RC300H-CS111     料号 :
     750-RC3000-000G     描述 :
    Fanless railway system, CST51-Q370T, 4 M12 PoE, 2 COM, 6 USB, 2 LAN, 16 DIO, DC110V, 4x SSD bays, i7-9700TE, 2*8GB RAM, MXM RTX3000, F/G, RoHS
  • 型号 :
    RC300H-CS122     料号 :
     750-RC3000-100G     描述 :
    Fanless railway system, CST51-Q370T, 4 M12 PoE, 2 COM, 6 USB, 2 LAN, 16 DIO, DC110V, 4x SSD bays, i7-9700TE, 2*16GB RAM, MXM RTX3000, F/G, RoHS
  • 型号 :
    RC300H-CS-UPS     料号 :
     755-RC3000-600G     描述 :
    Fanless Railway System, CST51-Q370T, 4 M12 PoE, 2 COM, 6 USB, 2 LAN, 16 DIO, DC110V, 2x SSD bays, i7-9700TE, 2*8GB RAM, MXM RTX3000,UPS, F/G, RoHS
  • 型号 :
    RC300L-CS     料号 :
     750-RC30L0-000G     描述 :
    Fanless Railway System, CST51-Q370T, 4 M12 PoE, 2 COM, 6 USB, 2 LAN, 16 DIO, DC 9~36V, 2x SSD bays, i7-9700TE, 8GB*2 RAM, F/G, RoHS
选购品
  • 品名 料号 描述
  • 品名 :
    Memory     料号 :
     138-580004-104G
    138-540002-121G     描述 :
    8GB DDR4 2666Mhz SO-DIMM 1Rx8 IND 1Gx8 CL19 1.2V
    4GB DDR4 2666Mhz SO-DIMM, '-40 to 85C
  • 品名 :
    2.5” SSD     料号 :
     785-S251TBG
    785-S25512G
    785-S25256G
    785-S25128G     描述 :
    2.5" SATA SSD, 1TB MLC, -40 to 85°C, RoHS
    2.5" SATA SSD, 512GB MLC, -40 to 85°C, RoHS
    2.5" SATA SSD, 256GB MLC, -40 to 85°C, RoHS
    2.5" SATA SSD, 128GB MLC, -40 to 85°C, RoH
  • 品名 :
    M.2 SATA SSD     料号 :
     785-M2SATA64G
    785-M2SATA128G
    785-M2SATA256G
    785-M2SATA512G     描述 :
    64GB, M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.
    128GB, M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.
    256GB, M.2 2280 SSD, SATA3 B+M Key, MLC, Wide Temp.
    512GB, M.2 2280 SSD, SATA3 B+M Key, 3D TLC, PE: 3K, 30u” -20~75℃
  • 品名 :
    WiFi/BT module kit     料号 :
     761-AP1235-000G     描述 :
    WiFi/Bluetooth Module ENL-R8852BE, antenna *2, 200mm SMA cables*2, Mini PCIe Bracket, screws
  • 品名 :
    LTE module kit     料号 :
     761-RC3000-001G     描述 :
    EG25GGB CAT4 miniPCIe module, antenna*2, 300mm SMA cables*2
  • 品名 :
    5G module kit     料号 :
     761-RC3000-100G     描述 :
    RM520N-GL-M2 M.2 module, antenna*4, 184mm SMA cables *4
  • 品名 :
    M12 Cable     料号 :
     A81-005038-054G     描述 :
    8-pin M12 X-coded to RJ45 PoE cable
  • 品名 :
    CAN bus module     料号 :
     770-MPE21-100G     描述 :
    MPE-CAN2 MiniPCIe Full CAN Module Card Asssembly

铁路运输遇上AI边缘运算：整合 MXM 与 5G 模组的 RC300-CS

DFI 的 RC300-CS 是一部无风扇且支援 AI 的铁路专用电脑。 RC300-CS 搭载 Intel® 第 9/8 代 Core™ 处理器，并整合 NVIDIA MXM 模组，能加快 AI 视觉和机器学习的图形处理。此外，整合 5G 功能更为持续移动的边缘提供即时的通讯和回应。 RC300-CS 能为先进驾驶辅助、风险预测、轨道和集电弓诊断，以及车载监控等功能带来优异效能，同时在当今日益复杂的铁道车辆营运中为乘客提供舒适度和安全性。

MXM 强化人工智慧崭新效能

在移动的火车上，人工智慧视觉和机器学习需要大量图形和资料来进行精确的侦测与分析，使 GPU 在未来的铁路应用中变得更加重要。 RC300-CS 经由 MXM3.1 模组提供高达 150W、3072 个 CUDA 核心和 64TFlops 的处理能力，足以应对自动驾驶的工作负载。精巧坚固的尺寸和更出色的散热，使其成为铁路电脑更理想的选择。

5G 时代的资讯即时不中断

为了最佳化未来的轨道运输生态系统，需要能即时传输及分析大量资料。因此，具备 Multi-Gigabit 和超低延迟的 5G 网路不只能强化装置的协同性，更能达到无缝高效的通讯，即时追踪危险侦测和紧急情况下的快速回应。

一应俱全的功能和介面

RC300-CS 不仅支援四个 15W M12 X-coded PoE、2kV 隔离保护的 DIO，和多种经过强化 I/O 介面，亦提供多个 M.2 和 mini PCIe 插槽，可用于 LTE、5G、WiFi、GNSS、CAN 汇流排或 MVB 功能。此外，四颗外接式 2.5 吋 SSD 提供了丰富的资料储存和磁碟阵列功能。完整的 I/O 可满足火车运作中的各种系统要求，不论是铁路边或是车载的应用。

出色的电源保护功能

在铁路系统中，电力可能来自不同的电源，导致电压不稳定。当系统的电源设备开启/关闭时，转换器可能因较大的电压波动而损坏。因此，RC300-CS 支援电源点火功能，可在 9 至 36V 或 77 至 137.5V 的宽连续电压范围内稳定运行，防止损坏。

高效能与散热的完美平衡

由于铁道车辆运行时常面临巨大的温差，且铁路电脑的故障通常成本较高，而 RC300-CS 拥有出色的散热效能，即使部署在没有主动式风扇的驾驶员或乘客座椅底下，能仍在 -25°C 至 70°C 的恶劣环境中运作。

坚不可摧的规格认证

RC300-CS 通过欧盟铁路标准认证，包括电子设备 EN50155、防火 EN45545，及振动和冲击 EN61373，能为铁路产业提供最可靠、安全且坚固耐用的嵌入式电脑。
