ES220F-CS｜Intel®｜工业级系统｜友通资讯 DFI

ES220F-CS
产品概要
产品概要
产品规格
相關下载
询价
2
比较
首页 工业级系统 极致轻巧型无风扇计算机 ES220F-CS
  • 8th/9th Gen Intel® Core™ Processors with Intel® C246/Q370/H310 Chipset
  • Two DDR4 SODIMM up to 64GB
  • Single/Triple storage: 1 x M.2 SSD + 2 x 2.5" SSD (configured option) (with RAID supported)
  • Rich I/O connectivity: 2 Intel GbE, 4 USB 3.1, 2 USB 2.0, 2 COM
  • 2 HDMI 2.0 Support resolution 4K@60Hz
  • 15-Year CPU Life Cycle Support Until Q2' 34 (Based on Intel IOTG Roadmap)

状态 : 上市产品 前往询价

宽温: -20~60°C
无风扇设计
小巧尺寸设计
4K2K高清
Windows
HDMI
DDR4内存
+加入比较表 +加入询价表
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
CE 认证
FCC 认证
UKCA 认证
ES220F-CS 嵌入式系统解决方案采用： DFI特规主机板

ES220F-CS 相关标签

#8th Gen Intel® Core™ 处理器#无风扇设计#小巧尺寸设计#4K2K高清#Windows#HDMI#DDR4内存#RoHS认证#CE认证#FCC认证#UKCA 认证

相关产品:

全部选择 - 清除
系统
处理器
9th Gen Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-9700TE Processor (8C/8T, 12M Cache, 3.6GHz, TDP 35W)
Intel® Core™ i5-9500TE Processor (6C/6T, 9M Cache, 3.6GHz, TDP 35W)
Intel® Core™ i3-9100TE Processor (4C/4T, 6M Cache, 3.2GHz, TDP 35W)
8th Gen Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-8700T Processor (6C/12T, 12M Cache, 4.0GHz; TDP 35W)
Intel® Core™ i5-8500T Processor (6C/6T, 9M Cache, 3.5GHz; TDP 35W)
Intel® Core™ i3-8100T Processor (4C/4T, 6M Cache, 3.1GHz; TDP 35W)
Intel® Pentium® G5400T Processor (2C/4T, 4M Cache, 3.1GHz; TDP 35W)
Intel® Celeron® G4900T Processor (2C/2T, 2M Cache, 2.9GHz; TDP 35W)
芯片组
Intel® C246/Q370/H310 Chipset
内存
2 x 260-pin SODIMM up to 64GB Dual Channel DDR4 2666MHz
(ECC : C246 only)
BIOS
AMI SPI 128Mbit
显示
控制器
Intel® HD Graphics
特性
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
显示器
2 x HDMI 2.0
HDMI: resolution up to 4096x2160@60Hz
双重显示
2 x HDMI 2.0
储存
内插
2 x 2.5" SATA bay (optional)
support RAID 0/1
扩充
界面
1 x M.2 2280 M key (PCIe x4/SATA 3.0)
1 x M.2 2230 E key (PCIe x1/USB2.0), WiFi
以太网路
控制器
2 x Intel® I219/I210IT (10/100/1000Mbps) (Support Intel® iAMT)
界面
2 x GbE RJ-45
LED
指示灯
1 x Power LED
1 x HDD LED

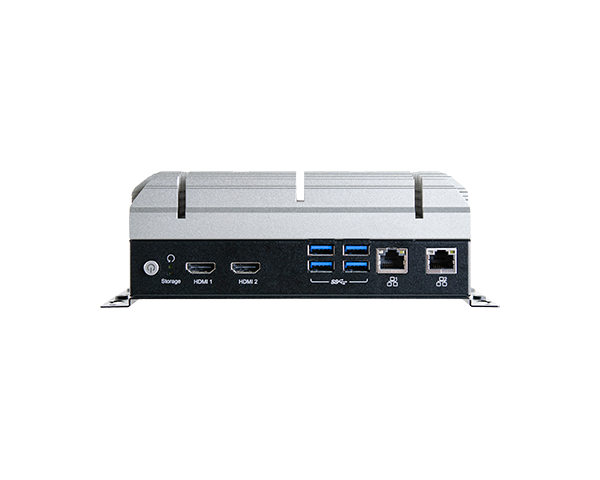

前板输入/输出
以太网络
2 x GbE (RJ-45)
USB
4 x USB 3.1 (type A)
显示
2 x HDMI 2.0
按键
1 x Power button
1 x Reset button

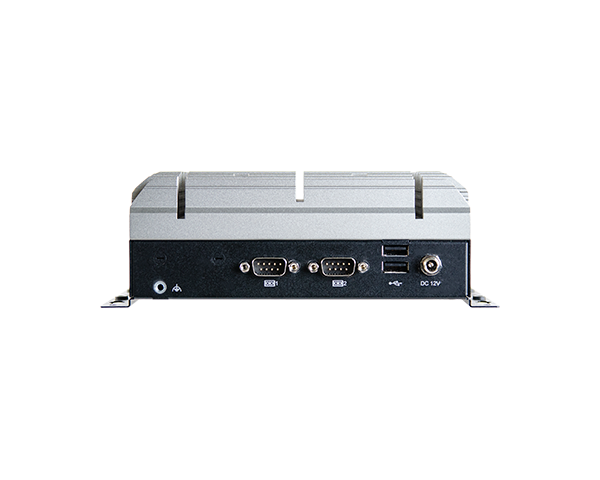

背板输入/输出
串口
2 x RS232/RS422/RS485 (DB9) or
1 x RS232/RS422/RS485 (DB9)(COM1) + 1 x 8bit DIO (DB9)
USB
2 x USB 2.0 (type A)
天线
2 x Opening Antenna Hole (WiFi)
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
TPM2.0 (option)
电源
类型
12V DC-in jack lockable External power brick
RTC 电池
CR2032 Coin Cell
供应
AC Power 100-250V, 50/60Hz
支持操作系统
微软
Windows 10 IoT Enterprise 2019 LTSC + RS5
Windows 10 Professional
环境指标
运作温度
CPU power output config. via BIOS:
TDP 35W : -5° C or 45° C
cTPU 15W : -20° to 60° C
储存温度
-20° to 60° C
相对湿度
5 to 90% RH
机械结构
结构
Metal + Aluminum
安装方式
Wall mount
VESA mount 75x75/10x10cm (optional)
尺寸 (宽 x 高 x 深)
175 x 69.4 x 120mm (1 Storage: 1 x M.2 SSD)

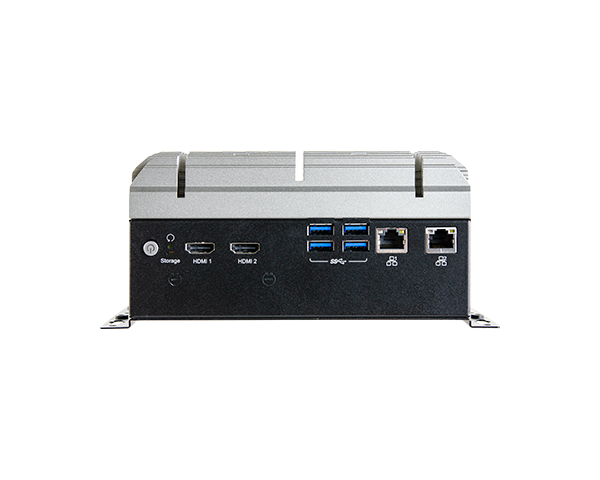

175 x 90.4 x 120mm (3 Storage: 1 x M.2 SSD + 2 x 2.5” bay)
重量
3.5 kg (1 Storage: 1 x M.2 SSD)
3.8 kg (3 Storage: 1 x M.2 SSD + 2 x 2.5” bay)
颜色
Black
安规认证
认证
FCC, CE Class B, RoHS, WEEE, UKCA
产品资料
技术文件
认证书

小巧尺寸，拥有强大的视讯处理能力

ES220F-CS 是一款高效能无风扇微型电脑，能在保持小巧尺寸 (17.5 x 6.9 x 12 公分) 的同时改善运算效能。 ES220F-CS 搭载第8 代/第9 代Intel® Core™ 处理器，内建适合H.265 等多种视讯编码的硬体加速功能，支援多达8 核心，并支援高达64GB 的记忆体容量(可选购ECC 支援以改善可靠度)，不再有记忆体不足的窘境，能满足UHD 视讯处理和输出所需的各项因素。

双 HDMI 2.0 显示，拥有超高清晰度

高解析度视讯输出流畅不停格的双 HDMI 2.0 显示最高可达 4K 解析度 (60Hz)，支援更广泛的 HD 显示器，可针对即时检测、安全监控和其他细节导向的应用进行调整。除了高解析度，60Hz 的更新率也有助于让视讯画格的移动更加流畅，防止日常的桌面操作因视讯频宽不足而延迟，还有助于提高生产线等环境的生产力。

小系统却藏着超大容量

生动艳丽的画面，需要大容量储存空间。 ES220F-CS 支援一个 M.2 2280 M Key (PCIe x4/SATA 3.0) SSD，供作业系统使用，还可另外选购两个 2.5 吋 SATA SSD，以提供额外储存空间。支援多种 RAID 格式，满足不同的备援与效能等级要求，改善整体储存效能和资料可靠度。 ES220F-CS 部署在多重作业环境下时，可同时处理脸部辨识、网路附加储存和其他相关应用。

全方位 I/O 介面

ES220F-CS 可达到最高的适应性，具备Intel GbE 连接埠、USB 3.1 Type-A 和COM 连接埠，可连接最常见的周边装置，还有M.2 2230 E-Key (PCIe x1/USB 2.0)插槽，可插入包括802.11ac 和802.11ax 在内的选购WiFi 模组。透过其超高频宽，包括视讯、网路和其他类型的封包等资料传输就像在高速公路上高速行驶一样。
