EHL556

产品概要

首页工业级主机板 3.5" SBC EHL556

Intel® Atom® X Series Processor 3.5" SBC

1 DDR4-3200 SODIMM up to 32GB

4K High Resolution: Supports 4K/ 2K resolution

Triple Independent Displays: 1 VGA, 1 DP++, 1 LVDS/eDP

Multiple Expansion: 1 M.2 E Key, 1 Mini- PCIe, 1 I2C

Rich I/O: 2 LAN, 2 USB 3.1 Gen2, 2 USB 2.0, 2 COM, 1 SATA 3.0

15-Year CPU Life Cycle Support Until Q4' 35 (Based on Intel IOTG Roadmap)

状态 : 上市产品前往询价

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

采用 EHL556 主机板的嵌入式系统解决方案：

KS101-EHL

10.1" Industrial Touch Panel PC, Intel® Atom®, DDR4, 1 Mini-PCIe, 1 M.2 E Key, 1 VGA, 1 DP++, 2 LAN, 2 COM, 2 x USB 3.1 Gen2, 2 x USB 2.0

EHL556｜Intel®｜Industrial Motherboards｜DFI

系统

处理器

Intel Atom Elkhart Lake
• Industrial：
Atom, x6425RE, 4C, 1.9GHz,12W
Atom, x6414RE, 4C, 1.5GHz,9W
• Embedded：
Atom, x6425E, 4C, 2.0GHz(3.0GHz),12W
Atom, x6413E, 4C, 1.5GHz(3.0GHz),9W
• PC Client：
Celeron N6210, 2C 1.2GHz(2.6GHz), 6.5W

内存

Single DDR4-3200 SODIMM Up to 32GB

BIOS

AMI SPI 256Mbit

显示

控制器

Intel® HD Graphics

特性

OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC
HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP8, VP9, MVC

显示器

1 x VGA (or BOM option change to HDMI 2.0)
1 x DP++
1 x LVDS or eDP + Backlight

HDMI: resolution up to 1920x1080 @60Hz
DP++: resolution up to 4096x2304 @60Hz
LVDS: resolution up to 1920x1200 @60Hz

三重显示

VGA + DP++ + LVDS/eDP

扩充

界面

1 x M.2 2230 E key (USB/PCIe) (Support WiFi 5 & WiFi 6)
1 x mini-PCIe (USB/PCIe)
I2C

音讯

音讯编译码器

Realtek ALC888

以太网路

控制器

2 x Intel® I225-IT PCIe

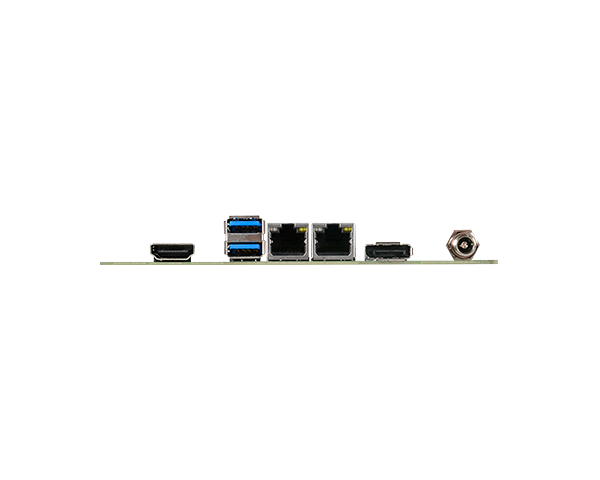

背板输入/输出

以太网络

2 x GbE (RJ-45)

USB

2 x USB 3.1 Gen2 10Gbps

显示

1 x DP++
1 x VGA

内部输入/输出

串行端口

1 x RS232/422/485 + 1 x RS232,
or 1 x RS232/422/485 + 8bit DIO (BIOS select)

USB

4 x USB 2.0

显示

1 x LVDS or eDP + Backlight

音效

1 x Audio (Line-out/Mic-in)

SATA

1 x SATA 3.0
1 x 5V SATA Power (support SATA HDD LED via front panel)

前面板

1 x front panel (power button/reset button, power LED, HDD act LED)

监视定时器

看门狗定时器

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信赖平台模块

TPM 2.0

电源

类型

Wide Range 9~36VDC

端口

DC Jack (or vertical type 4pin connector)

耗能

TBD

RTC 电池

CR2032 Coin Cell

支持操作系统

微软

Windows 10 IoT 2019 LTSC
Windows 10 IoT 2021 LTSC
Linux

Linux

环境指标

温度

Operating: -40 to 85°C
Storage: -40 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

机械结构

尺寸

3.5" SBC Form Factor
146mm (5.75") x 102mm (4.02")

安规认证

认证

CE, FCC Class B (TBD in later stage), RoHS, UKCA

装箱单

• 1 EHL556 board
• 1 SATA cable (Length: 300mm), 332-553001-205G
• 1 SATA power cable (Length: 250mm), A81-004041-016G
• 1 COM cable (Length: 250mm), 332-753040-000G
• 1 Heatsink -20 to 70°C (Height: 29mm), A71-008357-010G (PC client CPU)
• 1 Heatsink -40 to 80°C (Height: 29mm), A71-008357-000G (Industry CPU)

产品资料

工业级主机板型录 (PDF) 7.31MB 2024/04/24

EHL556 规格书 (PDF) 2.43MB 2024/04/23

技术文件

EHL556 简易指南 (PDF) 288.76KB 2024/04/23

EHL556 使用者手册 (PDF) 2.8MB 2024/04/23

认证书

EHL556 RoHS 认证书 (PDF) 664.33KB 2023/01/17

EHL556 CE 认证书 (PDF) 223.23KB 2023/10/20

EHL556 FCC 认证书 (PDF) 229.59KB 2023/10/20

EHL556 UKCA 认证书 (PDF) 258.13KB 2023/10/20

订购资讯

型号料号描述
型号 :
EHL556 料号 :
770-EHL5561-000G 描述 :
Celeron N6210, VGA + eDP, 2 LAN, TPM 2.0, 1 COM, 8bit GPIO, DC Jack, Working temp.: -20°C ~ 70°C, Expansion: Mini-PCIe, M.2 2230, I2C
型号 :
EHL556 料号 :
770-EHL5561-100G 描述 :
Atom x6413E, VGA + LVDS, 2 LAN, TPM 2.0, 2 COM, DC Jack, Working temp.: -40°C ~ 85°C, Expansion: Mini-PCIe, M.2 2230
型号 :
EHL556 料号 :
770-EHL5561-200G 描述 :
Atom x6425E, VGA + LVDS, 2 LAN, TPM 2.0, 2 COM, DC Jack, Working temp.: -40°C ~ 85°C, Expansion: Mini-PCIe, M.2 2230
型号 :
EHL556 料号 :
770-EHL5562-200G 描述 :
Atom x6425E, HDMI + DP, LVDS, 2 LAN, TPM 2.0, 2 COM, DC Jack, Working temp.: -40°C ~ 85°C, Expansion: Mini-PCIe, M.2 2230
型号 :
EHL556 料号 :
770-EHL5562-300G 描述 :
Atom x6425E, HDMI + DP, LVDS, 2 LAN, 1COM+DIO, mPCIe, TPM 2.0, 1 COM, 8bit GPIO, DC Jack, Working temp.: -40°C ~ 85°C, Expansion: Mini-PCIe, M.2 2230

选购品

品名料号描述
品名 :
Power adapter 料号 :
671-106012-000G
671-106013-000G 描述 :
60W, 12V, DC Jack, 0°C ~ 40°C
60W, 12V, DC Jack, -30°C ~ 70°C
品名 :
USB 2.0 cable 料号 :
A81-001032-016G 描述 :
Length: 200mm
品名 :
Heat spreader 料号 :
A71-808363-010G
A71-808363-000G 描述 :
HEATSPREADER, AL1050 146*102*7.5mm, FOR EHL556 BAREDIE CPU (J6413, J6412, J646, N621, N6210, N6415)
HEATSPREADER, AL1050 146*102*7.5mm, FOR EHL556 IHS CPU (x6211E, x6413E, x6425E, x6414RE, x6425RE)
