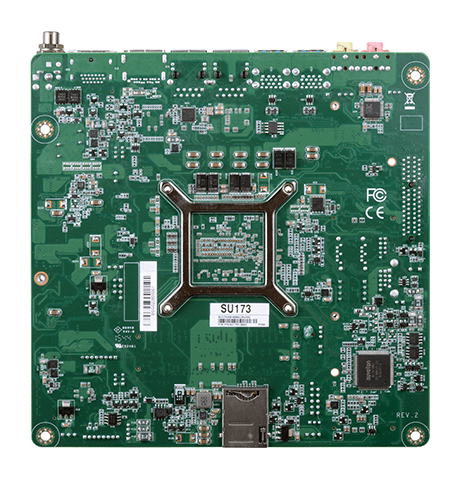

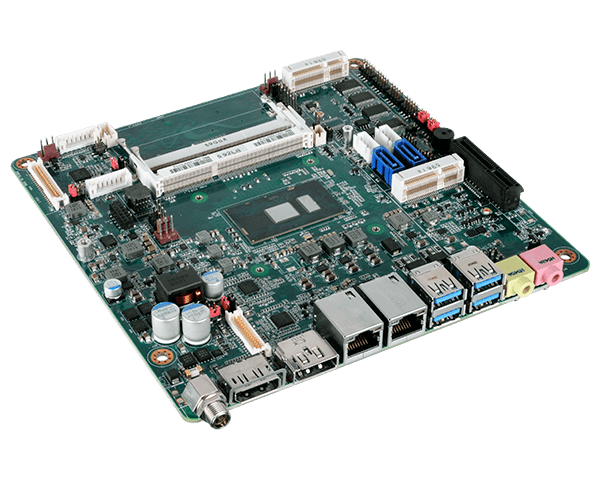

SU171/SU173

产品概要

首页工业级主机板 Mini-ITX SU171/SU173

第6代 Intel® Core™ Thin Mini-ITX

2 DDR3L 1600MHz SODIMM 至 16GB

三个独立显示: LVDS*/eDP + HDMI*/DP + DP++

多重扩充: 1 PCIe x4, 1 Mini PCIe, 1 LPC

丰富I/O: 2 Intel 网口, 4 串口, 4 USB 3.0, 4 USB 2.0

15年CPU长期支持至Q3' 30 (Based on Intel IOTG Roadmap)

状态 : 上市产品线上购买 (US)

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

SU171/SU173 相关标签

#IoT#Intel#Mini PCIe#4K2K高清#Windows#Linux#HDMI#DP#DDR3L内存#RoHS认证

系统

处理器

6th Generation Intel® Core™ Processors, BGA 1356
Intel® Core™ i7-6600U Processor, Dual Core, 4M Cache, 2.6GHz (3.4GHz), 15W
Intel® Core™ i5-6300U Processor, Dual Core, 3M Cache, 2.4GHz (3.0GHz), 15W
Intel® Core™ i3-6100U Processor, Dual Core, 3M Cache, 2.3GHz, 15W
Intel® Celeron® Processor 3955U, Dual Core, 2M Cache, 2.0GHz, 15W

内存

Two 204-pin SODIMM up to 16GB
Dual Channel DDR3L 1600MHz

BIOS

Insyde SPI 128Mbit

显示

控制器

Intel® HD Graphics 520

特性

OpenGL 4.4, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9

显示器

1 x LVDS/eDP (eDP available upon request)
1 x HDMI/DP (DP available upon request)
1 x DP++
LVDS: dual channel 48-bit, resolution up to 1920x1200 @ 60Hz
DP: resolution up to 4096x2304 @ 60Hz
HDMI: resolution up to 2560x1600 @ 60Hz or 4096x2160 @ 24Hz

三重显示

LVDS + HDMI + DP++
LVDS + DP + DP++ (available upon request)
eDP + HDMI + DP++ (available upon request)
eDP + DP + DP ++ (available upon request)

扩充

界面

1 x PCIe x4 (Gen 3)
1 x SIM (available upon request)
1 x Full-size Mini PCIe (PCIe/USB/SATA)
1 x Full-size Mini PCIe (PCIe/USB)

音讯

音讯编译码器

Realtek ALC888S-VD2-GR

以太网路

控制器

1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM PCIe with iAMT11.0 (10/100/1000Mbps) (only Core i7/i5 supports iAMT)

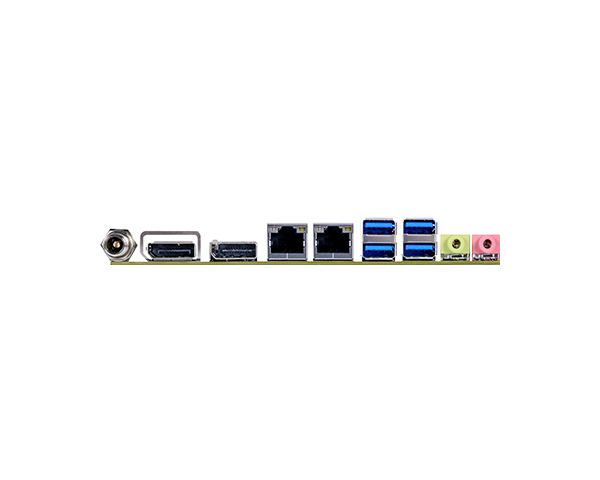

背板输入/输出

以太网络

2 x GbE (RJ-45)

USB

4 x USB 3.0

显示

1 x HDMI/DP (DP available upon request)
1 x DP++

音源

1 x Line-out
1 x Mic-in

内部输入/输出

串行端口

2 x RS-232/422/485 (RS-232 w/ power) (2.0mm pitch)
2 x RS-232 (2.0mm pitch)

USB

4 x USB 2.0 (2.0mm pitch) or
2 x USB 2.0 (2.0mm pitch) + 1 x Vertical USB 2.0 (type A) (available upon request)

显示

1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
1 x eDP LCD Panel Connector (available upon request)

音效

1 x S/PDIF

SATA

2 x SATA 3.0 (up to 6Gb/s)
2 x SATA Power
RAID 0/1/5

DIO

1 x 8-bit DIO

LPC

1 x LPC (supports LPC EXT-RS232/RS485 module)

SMBus

1 x SMBus

监视定时器

看门狗定时器

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信赖平台模块

dTPM 2.0 (available upon Request)

电源

类型

Single 12V +/-10% DC (SU171)
Wide Range 15~36V (SU173)

端口

DC-in Jack Right Angle Connector (4-pin) (available upon request)
Vertical Type Connector (4-pin) (available upon request)

耗能

SU171
Typical: 6600U:12V @ 0.98A (11.76Watt); 6300U:12V @ 0.95A (11.40Watt)
Max: 6600U:12V @ 1.62A (19.44Watt); 6300U:12V @ 1.58A (18.96Watt)
SU173
Typical: 6600U:19V @ 0.48A (9.12Watt); 6300U:19V @ 0.43A (8.170Watt)
Max: 6600U:19V @ 1.05A (19.95Watt); 6300U:19V @ 0.90A (17.10Watt)

RTC 电池

Lithium 3V (210mAH)

支持操作系统

Windows 7 (/WES7) 32/64-bit
Windows 8.1 (64-bit)
Windows 10 IoT Enterprise 64-bit
Debian 8 (with VESA graphic driver)
CentOS 7 (with VESA graphic driver)
Linux

环境指标

温度

Operating: 0 to 60°C / -20 to 70°C
Storage: -40 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

SU171 : 357,691 hrs @ 25°C; 206,450 hrs @ 45°C ; 130,229 hrs @ 60°C
SU173 : 347,511 hrs @ 25°C; 200,230 hrs @ 45°C ; 126,434 hrs @ 60°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled

机械结构

尺寸

Mini-ITX Form Factor
170mm (6.7") x 170mm (6.7")

高度

PCB: 1.6mm
Top Side: 16.5mm
Bottom Side: 3.5mm

装箱单

1 SU171/SU173 motherboard
1 COM port cable (Length: 250mm, 1 x COM ports) A81-015011-001G
1 Serial ATA data with power cable (Length: 300mm) A81-002013-000G
1 Heat sink (Height: 25mm) A71-010033-000G

产品资料

SU171/SU173 规格书 (PDF) 1.06MB 2021/11/11

工业级主机板型录 (PDF) 7.31MB 2024/04/24

工业计算机产品型录 - 简中 (PDF) 20.09MB 2022/07/01

技术文件

SU171/SU173 处理器/内存兼容表 (PDF) 242.88KB 2017/12/08

SU171/SU173 简易指南 (PDF) 219.12KB 2020/01/07

SU171/SU173 使用者手册 (PDF) 8.75MB 2020/02/24

认证书

SU171/SU173 CE 认证书 (PDF) 17.88KB 2017/12/21

SU171/SU173 FCC 认证书 (PDF) 15.1KB 2017/12/21

SU171/SU173 RoHS 认证书 (PDF) 15.68KB 2017/12/21

SU171/SU173 RoHS 认证书 (PDF) 664.33KB 2023/01/17

订购资讯

型号料号描述
型号 :
SU173-NB-6600U 料号 :
770-SU1731-300G 描述 :
Fanless, Intel® Core™ i7-6600U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, 0 to 60°C, 19V DC
型号 :
SU173-NE-6600U 料号 :
770-SU1731-400G 描述 :
Fanless, Intel® Core™ i7-6600U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, -20 to 70°C, 19V DC
型号 :
SU173-NB-3955U 料号 :
770-SU1731-000G 描述 :
Fanless, Intel® Core™ 3955U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, 0 to 60°C, 19V DC
型号 :
SU171-NB-6300U 料号 :
770-SU1711-200G 描述 :
Fanless, Intel® Core™ i5-6300U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, 0 to 60°C, 12V DC
型号 :
SU171-NE-6600U 料号 :
770-SU1711-400G 描述 :
Fanless, Intel® Core™ i7-6600U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, -20 to 70°C, 12V DC
型号 :
SU171-NB-6600U 料号 :
770-SU1711-300G 描述 :
Fanless, Intel® Core™ i7-6600U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, 0 to 60°C, 12V DC
型号 :
SU171-NB-3955U 料号 :
770-SU1711-000G 描述 :
Fanless, Intel® Core™ 3955U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, 0 to 60°C, 12V DC
型号 :
SU173-NB-6300U 料号 :
770-SU1731-200G 描述 :
Fanless, Intel® Core™ i5-6300U, 2 DDR3L SODIMM, 1 LVDS, 1 HDMI, 2 LAN, 4 COM, 8 USB, 0 to 60°C, 19V DC

* i3-6100U is supported upon request with MOQ requirement

选购品

品名料号描述
品名 :
Half height I/O shield 料号 :
A49-SU1710-010G 描述 :
品名 :
DT122 Chassis 料号 :
761-DT1220-200G 描述 :
品名 :
COM port cable 料号 :
A81-015011-001G 描述 :
Length: 250mm, 1 x COM ports
品名 :
Serial ATA data with power cable 料号 :
A81-002013-000G 描述 :
Length: 300mm
品名 :
Power adapter 料号 :
671-110006-100G
671-112009-100G 描述 :
100W, 12V, Level 6
120W, 19V
品名 :
LPC EXT-RS232 module 料号 :
770-EXTRS1-000G 描述 :
4 x RS232 ports
品名 :
LPC EXT-RS485 module 料号 :
770-EXTRS1-100G 描述 :
4 x RS485 ports
品名 :
I/O shield 料号 :
A49-SU1710-000G 描述 :
品名 :
USB port cable 料号 :
A81-001032-016G 描述 :
Length: 200mm
