CB-2617

产品概要

首页工业级主机板 microATX CB-2617

HYGON C86-4G 3490 Processor Series

4 DDR5 UDIMM up to 128GB

Dual Displays: 1 VGA, 1 VGA (opt.)

Multiple Expansion: 1 PCIe x16, 1 PCIe x8, 2 PCIe x4, 1 M.2 M key, MINI-PCIE

Rich I/O: 2 Intel GbE, 1 IPMI LAN, 2 COM, 6 USB 3.2 Gen1, 4 USB 2.0

Wide Temperature: Operating: 0 to 60°C / Storage: -20 to 75°C

状态 : 初版前往询价

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

系统

处理器

HYGON C86-4G 3490 Processor Series

内存

Four UDIMM up to 128GB
Dual Channel DDR5 up to 5200 MHz

BIOS

Byosoft BIOS

基板管理控制器 (BMC)

ASPEED AST2600 (IPMI 2.0 support)

显示

显示器

1 x VGA (DB15)
1 x VGA (opt. pin header share Rear IO VGA)
VGA: resolution up to 1920x1200 @ 60Hz

扩充

界面

1 x PCIe x16 (Gen 4) (1 x16 signals or 1 x8 signals)
1 x PCIe x8 (Gen 4) (N/A or 1 x8 signals)
　--Support PCIE1/PCIE2 : single at x16(PCIE1)/NA(PCIE4)
　--Support PCIE1/PCIE4 : dual at x8(PCIE1)/x8(PCIE4)
2 x PCIe x8 (Gen 4) (2 x4 signals)
1 x M.2 2280 M key (SATA or PCIe Gen4 x4 support) (SATA signal share M.2, PCIE x4 signal share PCIE#3 x8 slot)
1 x MINI-PCIE (PCIe/USB 2.0/WIFI/Bluetooth support)

以太网路

控制器

1 x Realtek® RTL8211FS (IPMI support)
2 x Intel® I210AT

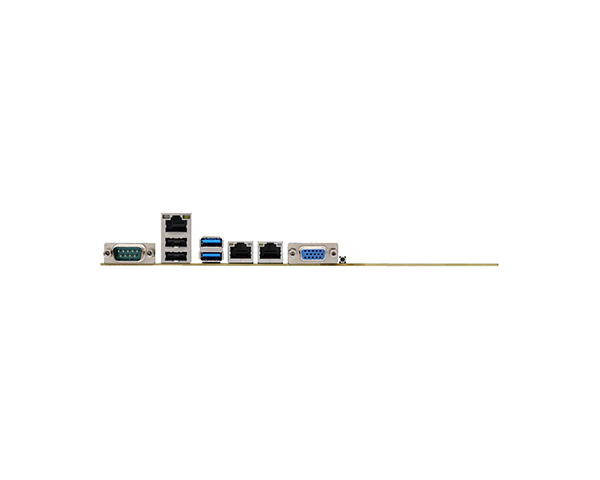

背板输入/输出

以太网络

2 x 1GbE (RJ-45)
1 x IPMI LAN (RJ-45)

串口

1 x COM1 RS232 (DB9)

USB

2 x USB 3.2 Gen1
2 x USB 2.0

显示

1 x VGA (DB15)

内部输入/输出

串行端口

1 x COM2 RS232 Header

USB

4 x USB 3.2 Gen1
2 x USB 2.0

SATA

3 x SATA 3.0 (up to 6Gb/s)
1 x M.2 (opt.)

DIO

8, GPIO

LED

1 x BMC LED
1 x System power LED
1 x Power button LED

监视定时器

看门狗定时器

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信赖平台模块

TPM 2.0

电源

类型

ATX

端口

8-pin ATX 12V power
24-pin ATX power

RTC 电池

CR2032 Coin Cell

支持操作系统

微软

Windows 10/11 64bit
Kylin OS

Linux

环境指标

温度

Operating: 0 to 60°C
Storage: -20 to 75°C

湿度

Operating: 5 to 95% RH (No condensation)

机械结构

尺寸

microATX Form Factor
243.8mm x 243.8mm

高度

PCB: 1.6mm
Top Side: < 19.0mm
Bottom Side: < 4.0mm

装箱单

• 1 CB-2617 motherboard
• 1 I/O shield, A49-RAP310-000G

产品资料

CB-2617 规格书 (PDF) 1.31MB 2025/11/01

技术文件

CB-2617 使用者手册 (PDF) 9.75MB 2025/11/03
