Name: PT330-DRM
Brand: DFI

US Store

崭新智能车队管理应用

VC900-M8M导入VicOne的车用网络安全解决方案- xCarbon，发展智慧城市、建构高效安全的智能运输系统（ITS）

产品型录

查找目录以查看更多针对您的业务量身定制的嵌入式解决方案。

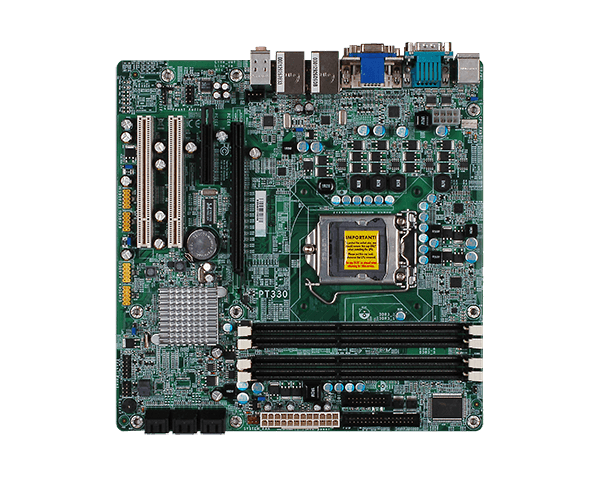

PT330-DRM

产品概要

首页工业级主机板 microATX PT330-DRM

Intel® Core™, Intel® Q57

双通道 DDR3 1333MHz DIMM 至 8GB

1 DVI-I, 1 VGA

多重扩充: 1 PCIe x16, 1 PCIe x4, 2 PCI, 6 SATA 2.0

丰富I/O: 2 Intel 网口, 12 USB 2.0, 2 串口

7年CPU长期支持

状态 : 停止销售

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

系统

处理器

LGA 1156 socket for:
Intel® Core™ i7-860, 2.80GHz, 8M
Intel® Core™ i5-750, 2.66GHz, 8M
Intel® Core™ i5-660, 3.33GHz, 4M
Intel® Core™ i3-540, 3.06GHz, 4M
Intel® Pentium® G6950, 2.80GHz, 3M

芯片组

Intel® Q57 Chipset

内存

Four 240-pin DIMM up to 16GB Dual Channel DDR3 1600MHz

BIOS

AMI SPI 64Mbit

显示

控制器

Intel® HD Graphics

特性

OpenGL 3.0, DirectX 11.1

显示器

1 x DVI-I
1 x VGA
VGA: resolution up to 2048x1536

扩充

界面

1 x PCIe x16
1 x PCIe x4
2 x PCI

音讯

音讯编译码器

Realtek ALC262

以太网路

控制器

1 x Intel® W82578DM with iAMT6.0 (10/100/1000Mbps)
1 x Realtek RTL8111DL PCIe (10/100/1000Mbps)

背板输入/输出

以太网络

2 x GbE (RJ-45)

串口

2 x RS-232 (RS-232 w/ power) (DB-9)

USB

4 x USB 2.0

PS/2

2 x PS/2

显示

1 x VGA
1 x DVI-I

音源

1 x Line-out
1 x Mic-in
1 x Line-in

内部输入/输出

USB

8 x USB 2.0

音效

1 x Audio (Line-out/Mic-in)
1 x S/PDIF

SATA

4 x SATA 2.0 RAID 0/1/5/10

DIO

1 x 8-bit DIO

监视定时器

看门狗定时器

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信赖平台模块

Available Upon Request

电源

类型

ATX

端口

8-pin ATX 12V power
24-pin ATX power

耗能

63.87 W with i7-860 at 2.80GHz and 2x 2GB DDR3 DIMM

RTC 电池

CR2032 Coin Cell

环境指标

温度

Operating: 0 to 60°C
Storage: -20 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

机械结构

尺寸

microATX form factor 244mm (9.6") x 244mm (9.6")

装箱单

1 PT330-DRM motherboard
2 USB cables
2 Serial ATA data cables
2 Serial ATA power cables
1 I/O shield

产品资料

PT330-DRM 规格书 (PDF) 383.89KB 2019/12/20

技术文件

PT330-DRM 简易指南 (PDF) 161.96KB 2017/12/04

PT330-DRM 处理器/内存兼容表 (PDF) 132.42KB 2017/12/08

PT330-DRM 使用者手册 (PDF) 10.26MB 2020/02/20

认证书

PT330-DRM CE 认证书 (PDF) 24.19KB 2017/12/08

PT330-DRM FCC 认证书 (PDF) 22.41KB 2017/12/08

PT330-DRM RoHS 认证书 (PDF) 263.43KB 2017/12/08

选购品

品名料号描述
品名 :
USB port cable 料号 :
TBD 描述 :
品名 :
COM port cable 料号 :
TBD 描述 :
品名 :
Serial ATA data cable 料号 :
TBD 描述 :
品名 :
Serial ATA power cable 料号 :
TBD 描述 :
品名 :
I/O shield 料号 :
TBD 描述 :
