CP330-NRM

产品概要

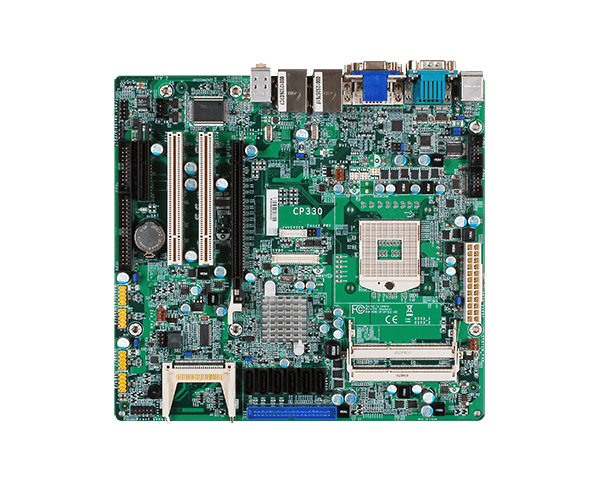

首页工业级主机板 microATX CP330-NRM

Intel® Core™, Intel® QM57

双通道 DDR3 1066MHz DIMM 至 8GB

1 DVI-I, 1 VGA, 1 LVDS

多重扩充: 1 PCIe x16, 1 PCIe x4, 2 PCI, 6 SATA 2.0

丰富I/O: 2 Intel 网口, 12 USB 2.0, 4 串口

7年CPU长期支持

状态 : 停止销售

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

系统

处理器

Socket G rPGA 988A for:
Intel® Core™ i7-620M (SV)
Intel® Core™ i5-520M (SV)
Intel® Celeron® P4500 (SV)

芯片组

Intel® QM57 Chipset

内存

Two 204-pin SODIMM up to 8GB Dual Channel DDR3 1066MHz

BIOS

AMI SPI 64Mbit

显示

控制器

Intel® HD Graphics

特性

OpenGL 3.0, DirectX 11.1

显示器

1 x DVI-I
1 x VGA
1 x LVDS

扩充

界面

1 x PCIe x16
1 x PCIe x4
2 x PCI
1 x CompactFlash

音讯

音讯编译码器

Realtek ALC262

以太网路

控制器

1 x Intel® 82577LM with iAMT6.0 (10/100/1000Mbps)
1 x Realtek RTL8111C PCIe (10/100/1000Mbps)

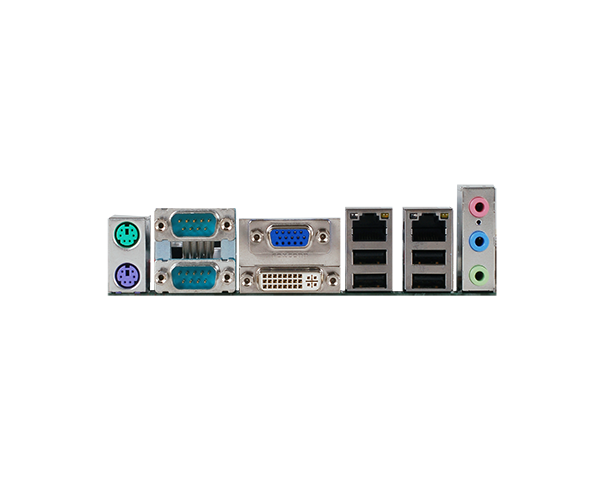

背板输入/输出

以太网络

2 x GbE (RJ-45)

串口

2 x RS-232 (RS-232 w/ power) (DB-9)

USB

4 x USB 2.0

PS/2

2 x PS/2

显示

1 x VGA
1 x DVI-I

音源

1 x Line-out
1 x Mic-in
1 x Line-in

内部输入/输出

串行端口

2 x RS-232/422/485

USB

8 x USB 2.0

显示

1 x LVDS LCD panel connector
1 x LCD/inverter power connector

音效

1 x Audio (Line-out/Mic-in)
1 x S/PDIF

SATA

6 x SATA 2.0 RAID 0/1/5/10

DIO

1 x 8-bit DIO

其他输入/输出

1 x FDD
1 x IDE

监视定时器

看门狗定时器

System Reset, Programmable via Software from 1 to 255 Seconds

安全性

信赖平台模块

Available Upon Request

电源

类型

ATX

端口

8-pin ATX 12V power
24-pin ATX power

耗能

47.47 W with i7-620M at 2.66GHz and 2x 1GB DDR3 SODIMM

RTC 电池

CR2032 Coin Cell

环境指标

温度

Operating: 0 to 60°C
Storage: -20 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

机械结构

尺寸

microATX form factor 244mm (9.6") x 244mm (9.6")

装箱单

1 CP330-NRM motherboard
1 IDE cable
2 USB cables
2 Serial ATA data cables
2 Serial ATA power cables
1 Bracket mounted with a COM port
1 I/O shield

产品资料

CP330-NRM 规格书 (PDF) 312.71KB 2019/12/20

技术文件

CP330-NRM 简易指南 (PDF) 162.85KB 2017/12/04

CP330-NRM 使用者手册 (PDF) 7.32MB 2020/02/20

CP330-NRM 处理器/内存兼容表 (PDF) 176.27KB 2017/12/08

CP330-NRM LVDS 面板支援表 (PDF) 263.94KB 2017/12/08

认证书

CP330-NRM CE 认证书 (PDF) 24.22KB 2017/12/08

CP330-NRM FCC 认证书 (PDF) 22.4KB 2017/12/08

CP330-NRM RoHS 认证书 (PDF) 107.3KB 2017/12/08
