MB630-CRM|Intel®|工业级主机板|友通资讯 DFI

MB630-CRM
首页 工业级主机板 ATX MB630-CRM
  • 第3/2代 Intel® Core™, Intel® Q77
  • 双通道 DDR3 1600MHz DIMM 至 32GB
  • 1 HDMI, 2 DVI-I
  • 多重扩充: 1 PCIe x16, 2 PCIe x4, 3 PCI, 1 Mini PCIe, 6 SATA
  • 丰富I/O: 2 Intel 网口, 12 USB, 6 串口
  • 7年CPU长期支持至Q3' 18 (Based on Intel IOTG Roadmap)

状态 : 停止销售

支持±15kV静电空气放电保护
PCIe x16扩充插槽
HDMI
DVI-I
DDR3内存
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
UL 认证
CE 认证
FCC 认证

MB630-CRM 相关标签

#Intel#Mini PCIe#PCIe x16扩充插槽#Windows#HDMI#DVI-I#VGA#DDR3内存#RoHS认证

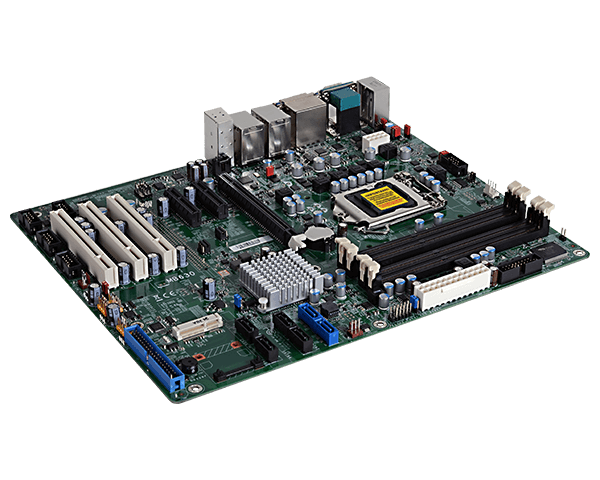

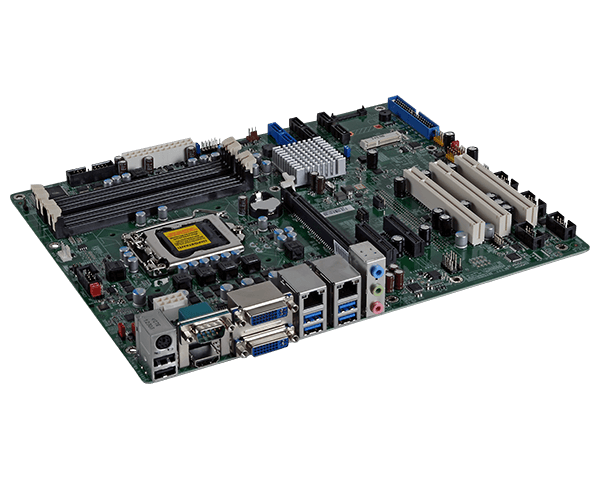

ATX, MB630-CRM
ATX, MB630-CRM
ATX, MB630-CRM
ATX, MB630-CRM
系统
处理器
LGA 1155 socket for:
- 3rd generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i7-3770 (8M Cache, up to 3.9GHz); 77W
Intel® Core™ i5-3550S (6M Cache, up to 3.7GHz); 65W
Intel® Core™ i3-3220 (3M Cache, 3.3GHz); 55W
Intel® Pentium® G2120 (3M Cache, 3.1 GHz); 65W
- 2nd generation Intel® Core™ processors (32nm process technology)
Intel® Core™ i7-2600 (8M Cache, up to 3.8 GHz); 95W
Intel® Core™ i5-2400 (6M Cache, up to 3.4 GHz); 95W
Intel® Core™ i3-2120 (3M Cache, 3.3 GHz); 65W
Intel® Pentium® G850 (3M Cache, 2.9 GHz); 65W
芯片组
Intel® Q77 Chipset
内存
Four 240-pin ECC DIMM up to 32GB Dual Channel DDR3 1600MHz
BIOS
AMI SPI 64Mbit
显示
控制器
Intel® 4000 (i7); HD Graphics 2500 (i5/i3/Pentium)
特性
OpenGL 3.0, DirectX 11.1
显示器
2 x DVI-I
1 x HDMI
DVI-I/HDMI: resolution up to 1920x1200 @ 60Hz
VGA: 32-bit resolution up to 2048x1536 @ 75Hz
扩充
界面
1 x PCIe x16
2 x PCIe x4
3 x PCI
1 x Mini PCIe
音讯
音讯编译码器
Realtek ALC886
以太网路
控制器
1 x Intel® WG82579LM with iAMT8.0 (10/100/1000Mbps)
1 x Intel® WG82574L PCIe (10/100/1000Mbps)

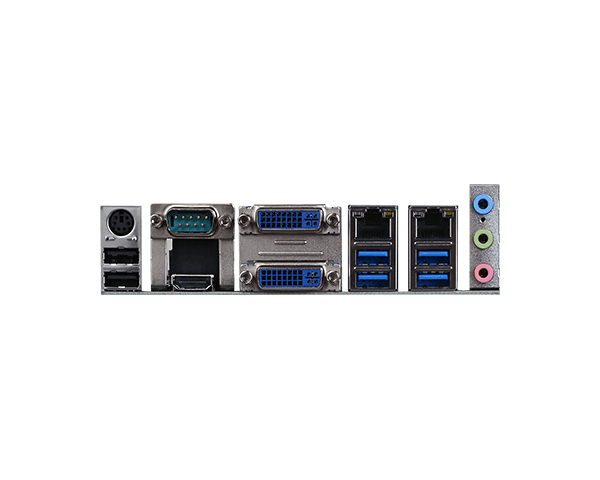

背板输入/输出
以太网络
2 x GbE (RJ-45)
串口
1 x RS-232/422/485 (RS-232 w/ power) (DB-9)
USB
4 x USB 3.0
2 x USB 2.0
PS/2
1 x PS/2
显示
1 x HDMI
2 x DVI-I
音源
1 x Line-in
1 x Line-out
1 x Mic-in
内部输入/输出
串行端口
4 x RS-232
1 x RS-232/422/485
USB
6 x USB 2.0
音效
1 x Audio (Line-out/Mic-in)
1 x S/PDIF
SATA
2 x SATA 3.0
4 x SATA 2.0
DIO
1 x 8-bit DIO
其他 输入/输出
1 x IDE
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
Available Upon Request
电源
类型
ATX
端口
8-pin ATX 12V power
24-pin ATX power
耗能
TBD
RTC 电池
CR2032 Coin Cell
支持操作系统
支持操作系统
Windows XP Professional x86 & SP3 (32-bit)
Windows XP Professional x64 & SP2 (64-bit)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
环境指标
温度
Operating: 0 to 60°C
Storage: -20 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
TBD
机械结构
尺寸
ATX form factor 305mm (12") x 244mm (9.6")
装箱单
装箱单
1 MB630-CRM motherboard
1 Serial ATA data cable
1 I/O shield
选购品
  • 品名 料号 描述
  • 品名 :
    USB port cable
    料号 :
    TBD
    描述 :
  • 品名 :
    Serial ATA data cable
    料号 :
    TBD
    描述 :
  • 品名 :
    Serial ATA power cable
    料号 :
    TBD
    描述 :
  • 品名 :
    COM port cable
    料号 :
    TBD
    描述 :
  • 品名 :
    IDE cable
    料号 :
    TBD
    描述 :
  • 品名 :
    I/O shield
    料号 :
    TBD
    描述 :
  • 品名 :
    PS/2 Keyboard/Mouse cable
    料号 :
    TBD
    描述 :

*
