HU551/HU553

工业级主机板 3.5" SBC HU551/HU553
  • 第4代Intel® Core™ 3.5" SBC
  • 1 DDR3L SODIMM 至 8GB
  • 1 LVDS, 2 DP or 2 HDMI
  • 扩充插槽: 2 Mini PCIe, 1 SIM
  • 丰富I/O: 2 Intel 网口, 3 串口, 4 USB 3.0, 2 USB 2.0
  • 7年CPU长期支持至Q3' 21 (Based on Intel IOTG Roadmap)

状态 : 上市产品

支持±15kV静电空气放电保护
宽压: 15~36V DC-in
DP
Mini PCIe扩充插槽
DDR3L内存
产品比较
目前共有 样产品 ,Up to 3 items.
前往比较
加入询价表
目前共有 ,Up to 3 items.
前往询价
RoHS 认证
CE 认证
FCC 认证

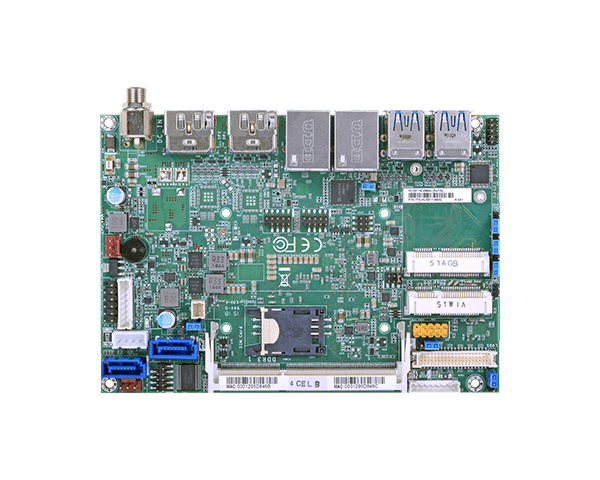

HU551/HU553 3.5" SBC

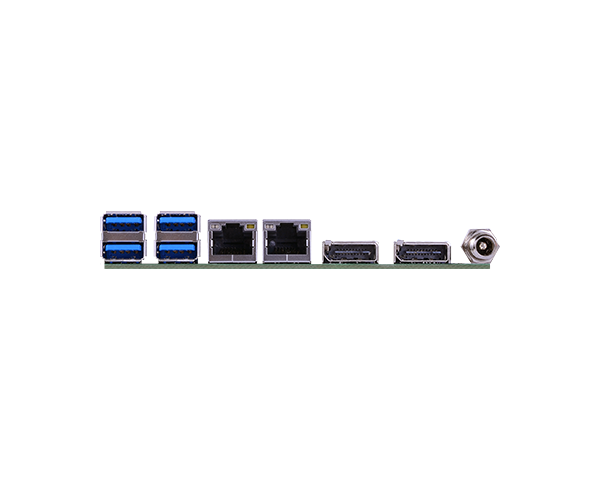

HU551/HU553 3.5" SBC

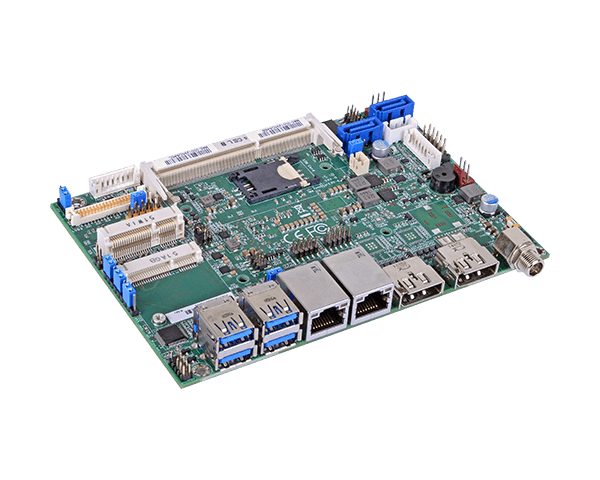

HU551/HU553 3.5" SBC
HU551/HU553 3.5" SBC
系统
处理器
Intel® Core™ i7-4650U, 4M Cache, 1.7GHz (3.3GHz), 15W
Intel® Core™ i5-4300U, 3M Cache, 1.9GHz (2.9GHz), 15W
Intel® Core™ i3-4010U, 3M Cache, 1.7GHz, 15W
Intel® Celeron® 2980U, 2M Cache, 1.6GHz, 15W
内存
One 204-pin SODIMM up to 8GB
Single channel DDR3L 1333/1600MHz
BIOS
AMI SPI 64Mbit
显示
控制器
Intel® HD Graphics GT series
特性
Intel® Clear Video Technology
Intel® Advanced Vector Extensions 2.0 (Intel® AVX 2.0) Instructions
DirectX 11.1, OpenGL 4.0, OpenCL 1.2
显示器
1 x LVDS
2 x DP
LVDS: NXP PTN3460, 48-bit, dual channel, resolution up to 1920x1200 @ 60Hz
DP: resolution up to 3200 x 2000 @ 60Hz
扩充
界面
2 x Mini PCIe
1 x SIM
音讯
音讯编译码器
Realtek ALC888
以太网路
控制器
1 x Intel® I210 PCIe (10/100/1000Mbps)
1 x Intel® I218 with iAMT9.5 (10/100/1000Mbps)
背板输入/输出
以太网络
2 x GbE (RJ45)
USB
4 x USB 3.0
显示
2 x DP
内部输入/输出
串行端口
1 x RS485 (2.0mm pitch)
2 x RS232 (2.0mm pitch)
USB
2 x USB 2.0
显示
1 x LVDS
音效
1 x Line-out
1 x Mic-in
SATA
2 x SATA 3.0 (up to 6Gb/s)
DIO
8-bit DIO
SMBus
1 x SMBus
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
安全性
信赖平台模块
Available Upon Request
电源
类型
Single 12V +/-10% DC (HU551)
Wide Range 15~36V (HU553)
端口
DC-in Jack
Vertical Type Connector (4-pin) (available upon request)
耗能
HU553-N-4650U: 19.68W with i7-4650U at 1.7GHz and 2x 4GB DDR3L SODIMM
支持操作系统
支持操作系统
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
Windows 8.1 Embedded Pro x86 (32-bit)
Windows 8.1 Embedded Pro x64 (64-bit)
环境指标
温度
Operating: 0°C to 60°C Storage: -20°C to 85°C
湿度
5% to 90% RH Storage: 5 to 90% RH
机械结构
尺寸
3.5" board 146mm (5.75") x 102mm (4.02")
高度
PCB: 1.6mm
Top Side: 16.34mm
Bottom Side: 6.7mm
装箱单
装箱单
1 HU551/HU553 board
1 Serial ATA data cable: 332-553001-005G
1 Serial ATA power Y cable: A81-004041-016G
1 Heat sink with fan: A71-110021-000G
订购资讯
  • 型号 料号 描述
  • 型号 :
    HU551-N-4650U
    料号 :
    描述 :
    Cooler, Intel® Core™ i7-4650U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU551-N-4300U
    料号 :
    描述 :
    Cooler, Intel® Core™ i5-4300U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU551-N-4010U
    料号 :
    描述 :
    Cooler, Intel® Core™ i3-4010U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU551-N-2980U
    料号 :
    描述 :
    Cooler, Intel® Celeron® 2980U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU553-N-4650U
    料号 :
    描述 :
    Cooler, Intel® Core™ i7-4650U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU553-N-4300U
    料号 :
    描述 :
    Cooler, Intel® Core™ i5-4300U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU553-N-4010U
    料号 :
    描述 :
    Cooler, Intel® Core™ i3-4010U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
  • 型号 :
    HU553-N-2980U
    料号 :
    描述 :
    Cooler, Intel® Celeron® 2980U, 1 DDR3L SODIMM, 2 DP, 1 LVDS, 3 COM, 0 to 60°C
选购品
  • 品名 料号 描述
  • 品名 :
    USB port cable
    料号 :
    332-253010-026G
    描述 :
  • 品名 :
    COM port cable
    料号 :
    332-753040-000G
    描述 :
  • 品名 :
    Serial ATA data cable
    料号 :
    332-553001-005G
    描述 :
  • 品名 :
    Power adapter
    料号 :
    671-110002-100G
    671-110003-100G
    描述 :
    100W, 12V, Level 6 (HU551)
    120W, 19V, Level 6 (HU553)
