BT259

产品概要

首页工业级主机板 4" SBC BT259

Intel Atom® 处理器 E3800 4" SBC

2GB/4GB DDR3L 板贴内存

1 VGA or 1 DVI-I (option)

扩充插槽: 2 Mini PCIe

丰富I/O: 4 Intel 网口, 3 串口, 1 USB 3.0, 5 USB 2.0

15年CPU长期支持至Q4' 28 (Based on Intel IOTG Roadmap)

状态 : 上市产品线上购买 (US)

+加入比较表 +加入询价表

产品比较
目前共有样产品 ,Up to 3 items.
前往比较

加入询价表
目前共有 ,Up to 3 items.
前往询价

采用 BT259 主机板的嵌入式系统解决方案：

EC700-BT3054

无风扇嵌入式系统, Intel Atom® E3800, DDR3L, 2 Mini PCIe, 1 DVI-I或1 VGA

系统

处理器

Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
BGA 1170 packaging technology
22nm process technology

内存

4GB Memory onboard (E3845)
Single Channel DDR3L 1333MHz
2GB Memory onboard (J1900)
Single Channel DDR3L 1066MHz

BIOS

AMI SPI 64Mbit

显示

控制器

Intel® HD Graphics 4600

显示器

1 VGA/ 1 DVI-I (available upon request)
DVI: resolution up to 1920x1080 @ 60Hz
VGA: 24-bit, resolution up to 2560x1600 @ 60Hz

扩充

界面

2 x Full-size Mini PCIe ( PCIe, USB, and 3G signals for 3G or GPRS module)

以太网路

控制器

4 x Intel® I210 PCI Express (10/100/1000Mbps)

LED

指示灯

1 x status LED
1 x HDD LED

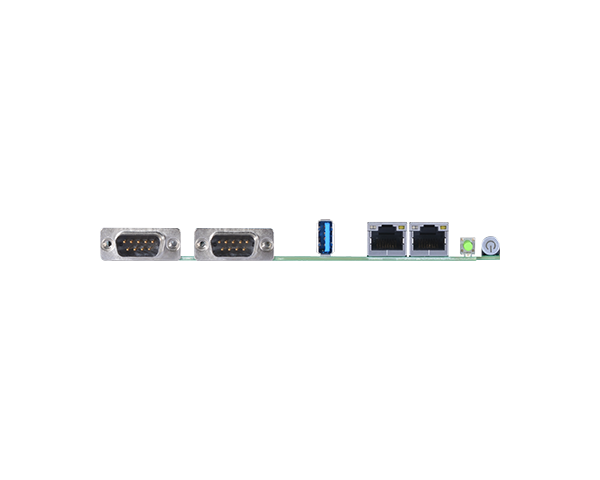

前板输入/输出

以太网络

2 x GbE (RJ-45)

串口

1 x RS232/422/485

USB

1 x USB 3.0 (Type A)

DIO

1 x 8-bit DIO

按键

1 x reset button
1 x power button

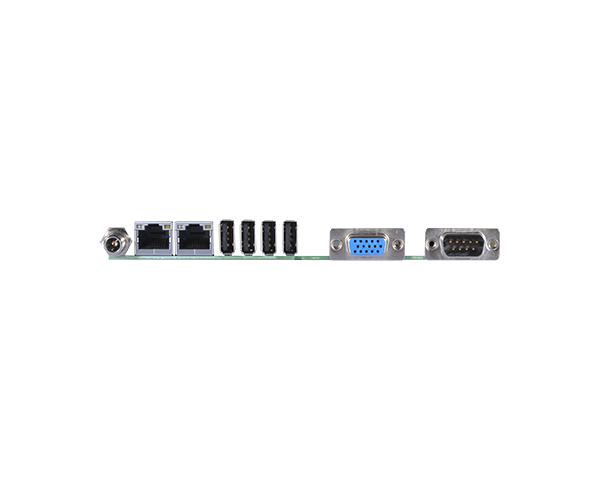

背板输入/输出

以太网络

2 x GbE (RJ45)

串口

1 x RS232/422/485

USB

4 x USB 2.0

显示

1 VGA/ 1 DVI-I (available upon request)

内部输入/输出

USB

2 x USB 2.0

SATA

1 x SATA 2.0
1 x SATA Power

DIO

1 x 8-bit DIO

监视定时器

看门狗定时器

Watchdog timeout programmable via software from 1 to 255 seconds

安全性

信赖平台模块

Available Upon Request

电源

类型

1 16~24V

端口

DC-in jack

耗能

BT259-45-I-B-4: 21.8W with E3845 at 1.91GHz and 4GB DDR3L memory down

支持操作系统

Windows 7, WES 7, Windows 8.1, WES 8
Linux
Note: Windows 10 will be available upon request. Please contact DFI for more information.

环境指标

温度

Operating: 0°C~60°C
Storage: -20°C~85°C

湿度

Operating: 5% to 90%
RH Storage: 5 to 90% RH

机械结构

尺寸

4" board
165mm (6.49") x 115mm (4.53")

高度

PCB: 1.6mm
Top Side: 16.5mm
Bottom Side: 2mm

安规认证

认证

CE, FCC Class B, RoHS

装箱单

1 BT259 board 1 Serial ATA data with power cable: A81-002008-000G 1 Heat spreader: A31-030022-200G

产品资料

BT259 规格书 (PDF) 1.81MB 2021/01/04

工业级主机板型录 (PDF) 7.31MB 2024/04/06

工业计算机产品型录 - 简中 (PDF) 20.09MB 2022/07/01

技术文件

BT259 简易指南 (PDF) 70.53KB 2017/12/04

BT259 使用者手册 (PDF) 3.61MB 2017/12/11

BT259 处理器/内存兼容表 (PDF) 176.81KB 2020/06/19

认证书

BT259 RoHS 认证书 (PDF) 65.98KB 2020/09/23

BT259 CE 认证书 (PDF) 208.84KB 2020/10/16

BT259 FCC 认证书 (PDF) 295.23KB 2020/10/16

订购资讯

型号料号描述
型号 :
BT259-45-I-B-4 料号 :
描述 :
Fanless, Intel® Atom™ E3845, 4GB DDR3L SODIMM, 3 COM, 0°C to 60°C
型号 :
BT259-19-I-B-2 料号 :
描述 :
Fanless, Intel® Celeron® J1900, 2GB DDR3L SODIMM, 3 COM, 0°C to 60°C

选购品

品名料号描述
品名 :
USB port cable 料号 :
A81-001032-016G 描述 :
品名 :
Power adapter 料号 :
671-112009-100G 描述 :
120W, 19V
