EC70B-SU｜Intel®｜Industriecomputer｜DFI

EC70B-SU
Übersicht
Übersicht
Spezifikationen
Download
Bestellinformationen
Angebot
2
Vergleichen
Home Industriecomputer Ultrakompakter lüfterloser PC EC70B-SU
  • Lüfterlöses Embedded-System mit Intel® Core™ 6. Generation/7. Generation
  • 4 GB/8 GB DDR4-Speicher auf der Platine
  • 1 x mSATA-mini und 1x M.2 / CFast zur Speicherung
  • Unterstützt 2 Mini-PCIe für kabellose Anwendung
  • Umfassende I/O-Anschlüsse: 2 PoE, 2 Intel GbE, 6 COM, 6 USB 3.0
  • 15 Jahre CPU-Lebensdauer bis Q3' 30 (Based on Intel IOTG Roadmap)

Status : Eingeführt Jetzt Angebot machen

Breiter Temperaturbereich: -20~60°C
Breiter Spannungsbereich: 15~36V DC-in
Lüfterloses Design
DP
DDR4
+Vergleichen +Angebot
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen
EC70B-SU Eingebettete Lösung mit:
SU251/SU253

SU251/SU253

SU251/SU253 4" SBC

4-Zoll-SBC, Intel® Core™ 6. Gen., 1 DDR4, 1 Mini-PCIe, 1 VGA, 1 DP++/HDMI, 1 LVDS/eDP

EC70B-SU Verwandte Tags

#Intel#Kompakt-PC#PoE#Mini PCIe#Lüfterloses Design#Windows#HDMI#VGA#DP#DDR4#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen
EC70B-SU Fanless Embedded System
EC70B-SU Fanless Embedded System
EC70B-SU Fanless Embedded System

Zugehörige Produkte:

Alle auswählen - Löschen
System
Prozessor
6th/7th Generation Intel® Core™ Processors, BGA 1356
Intel® Core™ i7-6600U Processor, Dual Core, 4M Cache, 2.6GHz, 15W
Intel® Core™ i5-6300U Processor, Dual Core, 3M Cache, 2.4GHz, 15W
Intel® Core™ i3-6100U Processor, Dual Core, 3M Cache, 2.3GHz, 15W
Intel® Core™ i7-7600U Processor, Dual Core, 4M Cache, 2.8GHz (3.9GHz), 15W
Intel® Core™ i5-7300U Processor, Dual Core, 3M Cache, 2.6GHz (3.5GHz), 15W
Intel® Core™ i3-7100U Processor, Dual Core, 3M Cache, 2.4GHz, 15W
Speicher
4GB/8GB Memory Onboard
Dual Channel DDR4 2133MHz
BIOS
Insyde SPI 128Mbit
Grafik
Controller
Intel® HD Graphics GT Series
Merkmal
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Anzeige
1 x VGA/DP++ (DP++ available upon request)
1 x HDMI/DP++ (DP++ available upon request)
VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2304 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz or 2560x1600 @ 60Hz
Dualanzeige
VGA + HDMI
VGA + DP++
(DP++) + HDMI
(DP++) + DP++
Speicher
Extern/intern
1 x mSATA-mini
1 x M.2 (2280 B Key) / CFast Slot (CFast slot available upon request)
Erweiterung
Schnittstelle
1 x Full-size Mini PCIe (PCIe+USB)
1 x Half-size Mini PCIe (USB+PCIe or USB+SATA, PCIe/SATA is selected by jumper setting, USB+SATA by default)
Audio
Audiocodec
Realtek ALC888 5.1-channel
Ethernet
Controller
1 x Intel® I210IT PCIe (10/100/1000Mbps)
1 x Intel® I219LM with iAMT11.0 PCIe (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
2 x Intel® I210IT PCIe (10/100/1000Mbps) for PoE
LED
Anzeigen
1 x Power LED
1 x HDD LED

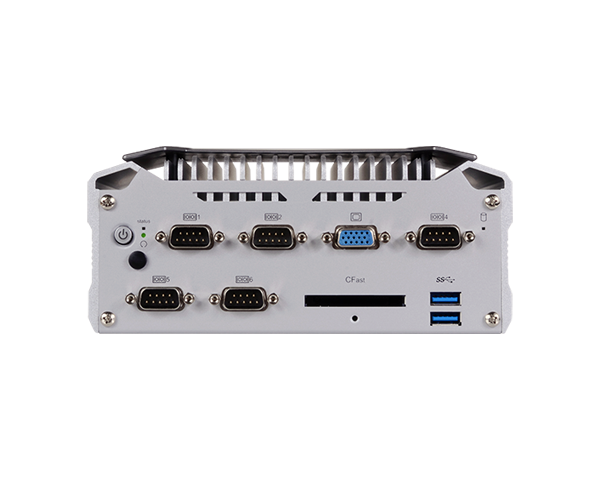

I/O Vorderseite
Seriell
2 x RS-232/422/485 (DB-9, COM 1~2)
3 x RS-232 (DB-9, COM 4~6, COM 4 supports 8-bit DIO by jumper setting)
USB
2 x USB 3.0 (type A)
Anzeige
1 x VGA
Tasten
1 x Power Button
1 x Reset Button
WLAN-Antenne
1 x Wi-Fi Module Antenna Hole

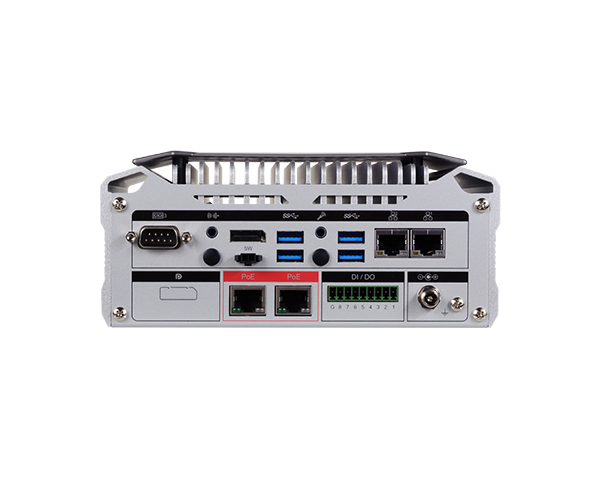

I/O Rückseite
Ethernet
2 x PoE (supports 802.3af)
2 x GbE (RJ-45)
Seriell
1 x RS-232 (DB-9, COM 3)
USB
4 x USB 3.0 (type A)
DIO
1 x 8-bit DIO
Anzeige
1 x HDMI
Audio
1 x Line-out
1 x Mic-in
WLAN-Antenne
2 x Wi-Fi Module Antenna Hole
Watchdog
Ausgabe und Intervall
System Reset, Programmable via Software from 1 to 255 Seconds
Leistung
Typ
Wide Range 15~36V
Anschluss
DC Jack
Betriebssystemunterstützung
Betriebssystem-unterstützung
Windows 7 (32/64-bit)
Windows 8.1 (64-bit)
Windows 10
WES 7
WE8S
Umgebung
Betriebs-temperatur
-20 to 60°C
Aufbewahrungs-temperatur
-20 to 85°C
Relative Luftfeuchtigkeit
5 to 95% RH (non-condensing)
Mechanismus
Konstruktion
Aluminum + Metal Aluminum
Montage
Wall/VESA/DIN Rail Mount
Abmessungen (B x H x T)
184mm x 82mm x 118.4mm
Gewicht
1.6 Kg
Standards und Zertifizierungen
Stöße
Operating: 3G, 11ms
Non-Operating: 5G, 11ms
Vibrationen
Operating: Random 5~500Hz, IEC68-2-64 (3G)
Non-Operating: Sine 10~500Hz, IEC68-2-6 (3G)
Zertifizierungen
CE, FCC Class A, RoHS
Packliste
Packliste
1 EC70B-SU system unit
Mounting screws for Mini PCIe module
1 Quick Installation Guide
Country of Origin
Country of Origin
Taiwan
Produktbegleitmaterial
Technische Dokumente
Zertifizierungen
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    EC70B-SU6864E-668     Teilenummer :
     750-EC70B0-500G     Beschreibung :
    Intel Core i7-6600U, 1 HDMI, 1 VGA, 2 PoE, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard
  • Modellbezeichnung :
    EC70B-SU6864E-664     Teilenummer :
     750-EC70B0-400G     Beschreibung :
    Intel Core i7-6600U, 1 HDMI, 1 VGA, 2 PoE, 2 LAN, 6 COM, 6 USB, 4GB DDR4 onboard
  • Modellbezeichnung :
    EC70B-SU6864E-638     Teilenummer :
     750-EC70B0-300G     Beschreibung :
    Intel Core i5-6300U, 1 HDMI, 1 VGA, 2 PoE, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard
  • Modellbezeichnung :
    EC70B-SU6864E-634     Teilenummer :
     750-EC70B0-200G     Beschreibung :
    Intel Core i5-6300U, 1 HDMI, 1 VGA, 2 PoE, 2 LAN, 6 COM, 6 USB, 4GB DDR4 onboard
  • Modellbezeichnung :
    EC70B-SU6864E-618     Teilenummer :
     750-EC70B0-100G     Beschreibung :
    Intel Core i3-6100U, 1 HDMI, 1 VGA, 2 PoE, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard
  • Modellbezeichnung :
    EC70B-SU6864E-614     Teilenummer :
     750-EC70B0-000G     Beschreibung :
    Intel Core i3-6100U, 1 HDMI, 1 VGA, 2 PoE, 2 LAN, 6 COM, 6 USB, 4GB DDR4 onboard
Optionale Artikel
  • Artikelname Teilenummer Beschreibung
  • Artikelname :
    128GB mSATA     Teilenummer :
     785-MW128GMH     Beschreibung :
    mSATA-mini Card, 128GB MLC, -40 to 85°C, RoHS
  • Artikelname :
    64GB mSATA     Teilenummer :
     785-MW64GMH     Beschreibung :
    mSATA-mini Card, 64GB MLC, -40 to 85°C, RoHS
  • Artikelname :
    32GB mSATA     Teilenummer :
     785-MW32GMH     Beschreibung :
    mSATA-mini Card, 32GB MLC, -40 to 85°C, RoHS
  • Artikelname :
    Wi-Fi     Teilenummer :
     785-WIFIKT     Beschreibung :
    Wi-Fi Kit, RoHS
  • Artikelname :
    Power Cord     Teilenummer :
     785-PWRD     Beschreibung :
    Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
  • Artikelname :
    120W Power Adapter     Teilenummer :
     671-110003-100G     Beschreibung :
    120W, 19V/6.31A, Level 6, RoHS
  • Artikelname :
    60W Power Adapter     Teilenummer :
     671-106011-000G     Beschreibung :
    60W, 19V/3.15A, Level 6, RoHS
  • Artikelname :
    Wall Mount     Teilenummer :
     761-EC8000-000G     Beschreibung :
    EC700/EC800/EC70A/EC70B Wall Mount Kit, RoHS
  • Artikelname :
    VESA Mount     Teilenummer :
     761-EC7000-100G     Beschreibung :
    EC700/EC70A/EC70B VESA Mount Kit, RoHS
  • Artikelname :
    DIN Rail Mount     Teilenummer :
     761-EC70B0-000G     Beschreibung :
    EC70B DIN Rail Mount Kit, RoHS
  • Artikelname :
    DC Cord     Teilenummer :
     A81-004031-007G     Beschreibung :
    UL 1185 (5.5x2.5x9.5mm) with Nut to stripped and tinned, length 1000mm

* 785-XXX ist eine Gruppennummer anstelle einer eindeutigen Teilenummer. Bitte wenden Sie sich an Ihren regionalen Vertriebsmitarbeiter, falls Sie weitere Informationen benötigen.

Klein und leicht, aber leistungsstark! Warum nicht? Basierend auf einem Intel®-Core™-i7/i5/i3-Prozessor der 6. Generation

Als makellose Kombination aus beeindruckendem stilvollem Design und ausgezeichneter Rechenleistung bringt die EC70A/EC70B-SU-Serie ein völlig neues Konzept auf den IPC-Markt. Basierend auf den hochmodernen Intel®-Core™-i7/i5/i3-Prozessoren der 6. Generation liefert sie herausragende Rechenleistung in einem lüfterlosen, kompakten Gehäuse. Sie ist speziell für beengte und rechenintensive Lösungen, wie z. B. intelligente Fabriken, digitales Gesundheitswesen und Überwachung, konzipiert.

Klein, aber leistungsfähig

Zur Erfüllung der Anforderungen in beengten Anwendungen ist der EC70A-SU fast 70 % kleiner als herkömmliche Industriecomputer, während er gleichzeitig 50 % mehr Rechenleistung bietet.

Hohe 4K2K-Auflösung

Die kompakte EC70A/EC70B-SU-Serie unterstützt zwei unabhängige Displays (VGA + HDMI). HDMI kommt in hoher 4K2K-Auflösung, wodurch Nutzer von verbesserter und lebendiger Multimedia-Leistung profitieren können.

Industrielle I/O-Schnittstellen

Mit umfassenden I/O-Schnittstellen, zu denen 2 PoE-GLAN- und 6 hochschnelle USB-3.0-Anschlüsse zum Anschließen von IP-Kameras, ein digitaler 8-Bit-I/O-Anschluss und 6 COM-Ports für ältere Geräte zählen, ermöglicht der EC70B-SU eine Vielzahl industrieller Steuerungsanwendungen.

Unterstützung eines breiten Temperaturbereichs

Mit seiner robusten Bauweise kann der EC70A/EC70B-SU einem breiten Betriebstemperaturbereich von -20 bis 60 °C standhalten und so die Anforderungen von Industrien in extremen und rauen Umgebungen erfüllen.

Deckt eine Vielzahl von Industrieanwendungen ab

Mit industrietauglichen Komponenten innen wie außen, einem breiten Eingangsspannungsbereich von 15 bis 36 V Gleichspannung und einem lüfterlosen, kompakten Design ist dieses Gerät eine skalierbare und hochmoderne Lösung für anspruchsvolle Fabrikindustrieautomatisierung, Transport/Verkehr und Versorgungsunternehmen/Energieanwendungen.
