WL551|Intel®|Industrie-Motherboards|DFI

WL551
Home Industrie-Motherboards 3,5-Zoll-SBC WL551
  • 8th Gen Intel® Core™ Processor 3.5" SBC
  • Dual independent displays: DP++/HDMI, 1 LVDS or eDP (opt.)
  • 4K High Resolution: Supports 4K/2K resolution
  • Multiple Expansion: 1 M.2 M Key, 1 M.2 B Key, 1 M.2 E Key
  • Rich I/O 1: 3 Intel GbE, 1 COM, 4 USB 3.1 Gen2, 2 USB 2.0
  • 15-Year CPU Life Cycle Support Until Q2' 35 (Based on Intel IOTG Roadmap)

Status : Eingeführt Jetzt kaufen (US)

Lüfterloses Design
Kompakte Größe
4K2K-Anzeige
Mehrfache Erweiterung
DDR4
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen
KC Zertifizierungen
UKCA Zertifizierungen

WL551 Verwandte Tags

#8th Gen Intel® Core™ Processor #IoT#Intel#4K2K-Anzeige#Windows#Linux#HDMI#DP#Mehrfache Erweiterung#DDR4#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#KC Zertifizierungen#ULT#UKCA Zertifizierungen

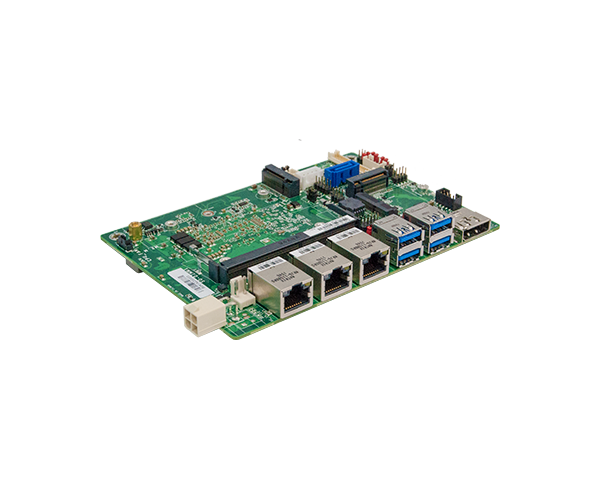

WL551 | 8th Gen Intel | Whiskey Lake/Cannon Lake | 3.5" SBC | DFI

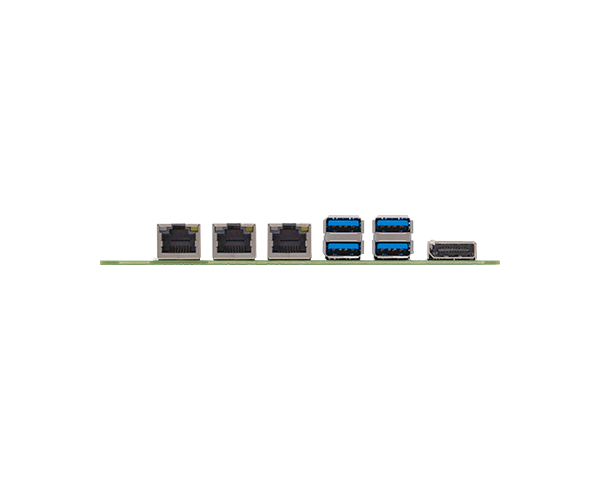

WL551 | 8th Gen Intel | Whiskey Lake/Cannon Lake | 3.5" SBC KEY | DFI

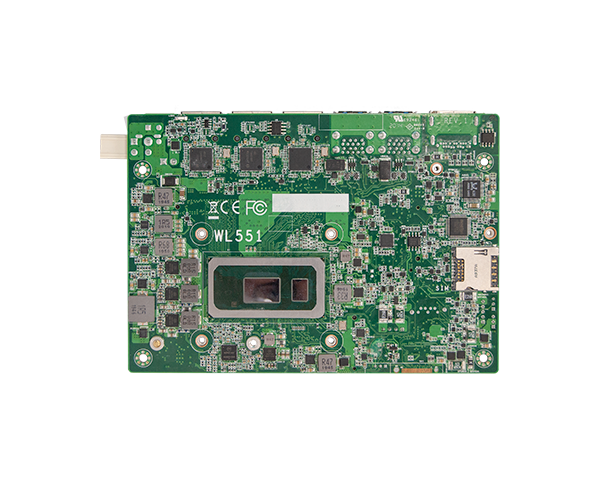

WL551 | 8th Gen Intel | Whiskey Lake/Cannon Lake | 3.5" SBC | DFI
WL551 | 8th Gen Intel | Whiskey Lake/Cannon Lake | 3.5" SBC | DFI
System
Prozessor
8th Generation Intel® Core™ Processors, BGA 1528
Intel® Core™ i7-8665UE, Quad Core, 8M Cache, 1.7GHz (4.4GHz), 15W
Intel® Core™ i5-8365UE, Quad Core, 6M Cache, 1.6GHz (4.1GHz), 15W
Intel® Core™ i3-8145UE, Dual Core, 4M Cache, 2.2GHz (3.9GHz), 15W
Intel® Core™ Celeron® 4305UE, Dual Core, 2M Cache, 2.0GHz (2.0GHz), 15W
Speicher
One 260-pin SODIMM up to 32GB
Single Channel DDR4 up to 2400MHz
BIOS
AMI SPI 128Mbit
Grafik
Controller
Intel® UHD Graphics 620/ Intel® UHD Graphics 610 (for Celeron 4305UE)
Merkmal
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
Anzeige
1 x DP++/HDMI
1 x LVDS or 1 x eDP (opt.)
DP++: resolution up to 4096x2160@60Hz
HDMI1.4: resolution up to 3840x2160@30Hz
LVDS: resolution up to 1920x1200 @60Hz
eDP: resolution up to 3840x2160 @ 60Hz
Dualanzeige
1x COMBO port (DP++/HDMI) + 1 x LVDS
1x COMBO port (DP++/HDMI) + 1 x eDP (opt.)
Erweiterung
Schnittstelle
1 x M.2 M key 2280/2242 (PCIe x4/SATA 3.0)
1 x M.2 B key 3042/2242 (USB 3.1 Gen1/USB 2.0/SATA 3.0 or PCIe x1)
Support Nano SIM slot (opt.)
1 x M.2 E key 2230 (PCIe x2/USB 2.0)
Support Innodisk InnoAGE™ SSD
Audio
Audiocodec
Realtek ALC888S-VD2-GR
Ethernet
Controller
3 x Intel® I211AT PCIe (10/100/1000Mbps) or
3 x Intel® I210IT PCIe (10/100/1000Mbps)
I/O Rückseite
Ethernet
3 x GbE (RJ-45)
USB
4 x USB 3.1 Gen 2
Anzeige
1 x COMBO port (DP++/HDMI)
I/O Innenseite
Seriell
1 x RS-232/422/485 (2.00mm pitch)
RS485 support auto flow control
USB
2 x USB 2.0 (2.00mm pitch)
Anzeige
1 x LVDS LCD Panel connector or 1 x eDP LCD panel connector
1 x LCD/Intverter Power
Audio
1 x Audio (Line-out/Mic-in)
SATA
1 x SATA 3.0 (up to 6Gb/s)
1 x SATA Power
DIO
1 x 8-bit DIO
SMBus
1 x SMBus
Watchdog
Ausgabe und Intervall
System Reset, Programmable via Software from 1 to 255 Seconds
Sicherheit
TPM
fTPM2.0 (default)
dTPM2.0 (opt.)
Leistung
Typ
Single 12V +/-10% DC
Anschluss
4-pin Right Angle Type Connector (default)
DC Jack (available upon request)
4-pin Vertical Type Connector (available upon request)
Verbrauch
Typical: 8665UE, 12V @ 0.64A (7.68W)
Max: 8665UE, 12V @ 2.5A (30W)
RTC-Batterie
CR2032 Coin Cell
Betriebssystemunterstützung
Betriebssystem-unterstützung
Windows 10 IoT Enterprise (64-bit)
Linux
Umgebung
Temperatur
Operating: -5 to 65°C, -20 to 80°C
Storage: -40 to 85°C
Feuchtigkeit
Operating: 5 to 90% RH
Storage: 5 to 90% RH
Mittlere Betriebsdauer zwischen Ausfällen
495,295 hrs @ 25°C; 326,059 hrs @ 45°C; 223,300 hrs @ 60°C; 128,660 hrs @ 80°C
Mechanismus
Abmessungen
3.5" SBC Form Factor
146mm (5.75") x 102mm (4.02")
Höhe
PCB: 1.6mm
Top Side: 15mm
Bottom Side: 4mm
Standards und Zertifizierungen
Zertifizierungen
CE, FCC, RoHS, UKCA, KC
Packliste
Packliste
1 WL551 board
1 SATA cable (Length: 300mm) 332-553001-205G
1 SATA power cable (Length: 250mm) A81-004041-016G
1 COM cable (Length: 250mm) 332-753040-000G
1 Heatsink -5~65°C/ -20 to 80°C (Height: 35.5mm) A71-008152-000G
Country of Origin
Country of Origin
Taiwan
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    WL551-BCI-8665UE
    Teilenummer :
    770-WL5512-000G
    Beschreibung :
    i7-8665UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
  • Modellbezeichnung :
    WL551-BCI-8365UE
    Teilenummer :
    770-WL5512-100G
    Beschreibung :
    i5-8365UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
  • Modellbezeichnung :
    WL551-BCI-8145UE
    Teilenummer :
    770-WL5512-200G
    Beschreibung :
    i3-8145UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
  • Modellbezeichnung :
    WL551-BCI-4305UE
    Teilenummer :
    770-WL5512-300G
    Beschreibung :
    Celeron-4305UE , 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -5 to 65°C
  • Modellbezeichnung :
    WL551-ECI-8665UE
    Teilenummer :
    770-WL5512-400G
    Beschreibung :
    i7-8665UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
  • Modellbezeichnung :
    WL551-ECI-8365UE
    Teilenummer :
    770-WL5512-500G
    Beschreibung :
    i5-8365UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
  • Modellbezeichnung :
    WL551-ECI-8145UE
    Teilenummer :
    770-WL5512-600G
    Beschreibung :
    i3-8145UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
  • Modellbezeichnung :
    WL551-ECI-4305UE
    Teilenummer :
    770-WL5512-700G
    Beschreibung :
    Celeron-4305UE, 1 SODIMM, 3 GbE, DP++/HDMI + LVDS, 4 USB 3.1 Gen2, 2 USB 2.0, 1 COM, 12V DC, -20 to 80℃
Optionale Artikel
  • Artikelname Teilenummer Beschreibung
  • Artikelname :
    4-pin power to DC jack cable
    Teilenummer :
    A81-004051-016G
    Beschreibung :
    Length: 100mm
  • Artikelname :
    Power adapter
    Teilenummer :
    671-106012-000G
    Beschreibung :
    60W, 12V, DC Jack
  • Artikelname :
    USB 2.0 cable
    Teilenummer :
    A81-001032-016G
    Beschreibung :
    Length: 200mm
  • Artikelname :
    Audio cable
    Teilenummer :
    A81-022007-016G
    Beschreibung :
    Length: 160mm
  • Artikelname :
    Heat spreader
    Teilenummer :
    A71-808333-000G
    Beschreibung :
    Height: 11mm

Ultra-Power-Effizienz am Edge - Die WL-Serie von DFI

Da Edge Computing weiterhin das Rückgrat der digitalen Transformation ist, wird es immer wichtiger, dass wir seine Möglichkeiten auf nachhaltige und wirtschaftliche Weise nutzen. DFI stellt die WL-Serie vor, die auf Intel® Core™ Prozessoren der 8. Generation (Codename Whiskey Lake-U) basiert, 40 % weniger Strom verbraucht und langlebiger ist als die vorherige Generation. Die WL-Serie zeichnet sich durch einen geringeren Stromverbrauch bei gleicher Arbeitslast aus und zielt auf energieeffiziente Anwendungen am Netzwerkrand ab, um den IoT-Einsatz in vielseitigen Anwendungen wie z. B. AGV/AMR und IoT-Gateway zu maximieren.

Angetrieben von Intel-Prozessoren der 8. Generation (Codename: Whiskey Lake-U)

Die WL-Serie von DFI mit Intel® Core™ i7/i5/i3 und Celeron® 4000 Prozessoren der 8. Generation basiert auf dem 14-nm-Fertigungsprozess mit einer um bis zu 40 % verbesserten Leistung im Vergleich zur vorherigen Generation, was eine schnellere Verarbeitung und Erkennung bei der maschinellen Bildverarbeitung in der Fabrikautomation ermöglicht. Darüber hinaus eignet er sich hervorragend für den stromsparenden Einsatz im Edge Computing mit bis zu 4 Kernen und einem niedrigen TDP von 15 W.

Optimierte und aktualisierte E/A-Schnittstellen

Um dem Trend zu IoT-Anwendungen gerecht zu werden, ist die WL-Serie mit verbesserten E/A-Schnittstellen und mehreren aktuellen M.2-Erweiterungen ausgestattet. Diese Serie wird durch die M.2 M-Key-Schnittstelle vervollständigt, die NVMe PCIe x4 SSDs unterstützt, die die Rechenleistung durch eine fünffache Erhöhung der Lese- und Schreibgeschwindigkeit im Vergleich zu herkömmlichen SATA 3.0 SSDs steigern. Dadurch werden Hochgeschwindigkeitsverarbeitungen und -übertragungen ermöglicht und die Flexibilität bei IoT-Nutzungen wie massiver Datenkonsolidierung am Rande optimiert.

Hohe Temperaturbeständigkeit

Im Gegensatz zu anderen Motherboards, die auf der gleichen Plattform basieren und nur bei normalen Temperaturen zwischen 0 und 60 °C betrieben werden können, verfügt die WL-Serie von DFI über eine bahnbrechende Technologie und ein lüfterloses Design, das unter erweiterten Temperaturbedingungen von -30 bis 80 °C unterstützt wird. Dadurch kann es rauen Bedingungen und Temperaturschwankungen im Freien und in temperatursensiblen Branchen wie der Fabrikautomation standhalten.

Außergewöhnliche visuelle Leistung

DFIs komplette Produktserie mit Intel-Prozessoren der 8. Generation ist in der Lage, fortschrittliche 4K-Videoerlebnisse mit einer Auflösung von bis zu 4096 x 2304 und hochwertige UHD-Streaming-Medien für Bildverarbeitungsanwendungen wie Gesichtserkennung, Objekterkennung, maschinelles Sehen und digitale Beschilderung usw. zu liefern.

Hohe Sicherheit und Verwaltbarkeit

Cyber-Attacken und Gerätesicherheit sind kritische Themen, wenn es um den Datenschutz in IoT-Anwendungen geht. Die WL-Serie von DFI ist mit dTPM/fTPM 2.0 ausgestattet, um die Sicherheit vertraulicher Daten zu gewährleisten, wie z. B. die gesammelte Datenbank der Gesichtserkennung mit vollem Schutz durch Verschlüsselung und Authentifizierung.

Umfassendes Produktportfolio

DFI hat diese Serie von Lineup entwickelt, die von Intel Prozessoren der 8. Gen angetrieben wird, deckt umfassende Formfaktor Motherboards von Mini-ITX bis COM Express Mini ab und entwickelt Embedded System - ECA20-WLF und Panel PC - KSX150 WL - in der bevorstehenden Zukunft. Bietet eine zukunftssichere Serie für die Entwicklung intelligenter Lösungen für verschiedene industrielle und eingebettete Anwendungen im IoT und in der industriellen Automatisierung.

Mit DFI arbeiten

DFIs Anpassungsdienste werden von einem speziellen Team mit umfassendem Support und Branchenkompetenz bereitgestellt, das Ihnen exklusiven Service in puncto Design, Produktion, Garantie, Reparaturen und Lebenszyklusmanagement bietet. Damit das Projekt für Sie so einfach wie möglich vonstattengeht, arbeitet DFI eng mit Ihnen an der Ausarbeitung Ihrer Designanforderungen und bietet laufend technischen Support, während Sie Ihre Lösung entwickeln – dies spart Entwicklungskosten und senkt Ihren Arbeitsaufwand.
