EC543-CS｜Intel®｜Industriecomputer｜DFI

EC543-CS
Übersicht
Übersicht
Spezifikationen
Download
Bestellinformationen
Angebot
2
Vergleichen
Home Industriecomputer Lüfterloses embedded System EC543-CS
  • 8th/9th Generation Intel® Core™ with Intel® Q370
  • Supports DDR4 SODIMM up to 64GB
  • Three independent displays: 1 VGA + 2 DP++
  • Support 4 PoE (EC543-CS6G86E-Q)
  • 3 PCIe, 1 PCI, and 3 M.2 slots support NVMe
  • Support 5G Communication
  • Operating Temperature: -20 to 60°C
  • 15-Year CPU Life Cycle Support Until Q2' 34 (Based on Intel IOTG Roadmap)

Status : Muster Verfügbar Jetzt Angebot machen

Breiter Temperaturbereich: -20~70°C
Breiter Spannungsbereich: 9~36V DC-in
Lüfterloses Design
Windows
Linux
Mehrfache Erweiterung
Drei unabhängige Displays
+Vergleichen +Angebot
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen
UKCA Zertifizierungen
EC543-CS Eingebettete Lösung mit: DFI-eigene Hauptplatine

EC543-CS Verwandte Tags

#IoT#Intel#5G#PoE#Lüfterloses Design#1G-Ethernet#PCIe x16#Windows#Linux#VGA#DP#Mehrfache Erweiterung#DDR4#CE Zertifizierungen#FCC Zertifizierungen#High-Performance#FTF / AGV#AMR Autonome mobile Roboter#Materialhandhabung#SCARA-Roboter#Service-Roboter#Legacy ISA/PCI-Erweiterung#UKCA Zertifizierungen

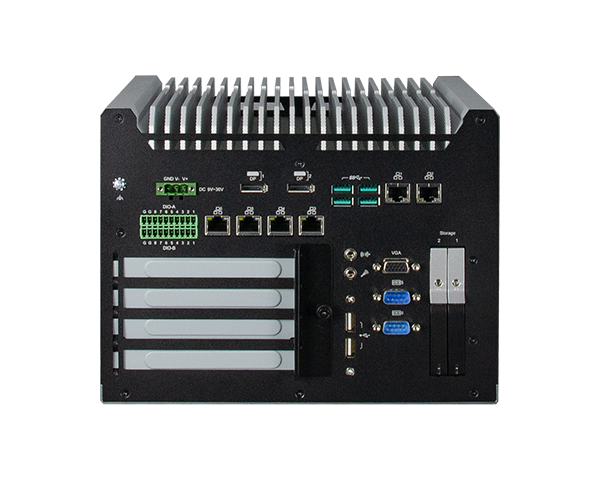

EC543-CS
EC543-CS
EC543-CS6G86E-Q

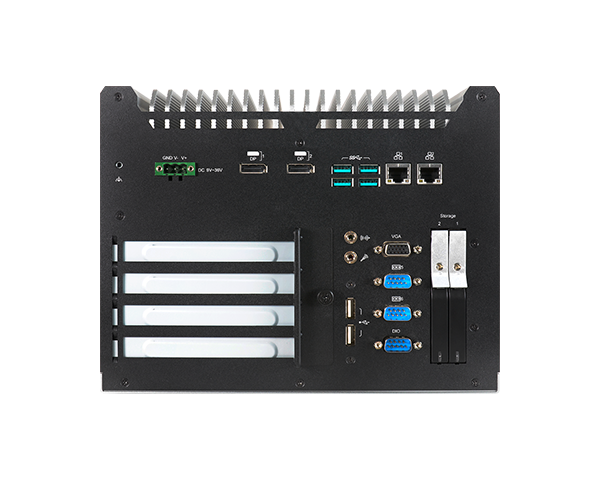

EC543-CS6861-Q

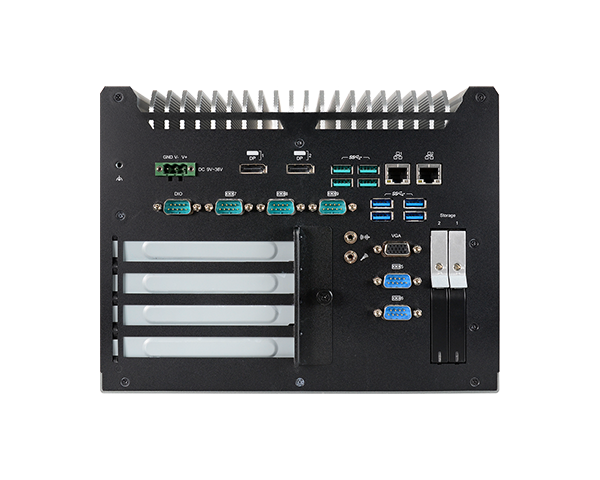

EC543-CS98A1-Q

Zugehörige Produkte:

Alle auswählen - Löschen
System
Prozessor
8th/9th Generation Intel® Core™ Processors, LGA 1151
Intel® Core™ i7-9700TE, Octa Cores, 12M Cache, up to 3.8 GHz, 35W
Intel® Core™ i5-9500TE, Hexa Cores, 9M Cache, up to 3.6 GHz), 35W
Intel® Core™ i3-9100TE, Quad Cores, 6M Cache, up to 3.2 GHz, 35W
Intel® Core™ i7-8700T Processor, Hexa Core, 12M Cache, 2.4GHz (4GHz), 35W
Intel® Core™ i5-8500T Processor, Hexa Core, 9M Cache, 2.1GHz (3.5GHz), 35W
Intel® Core™ i3-8100T Processor, Quad Core, 6M Cache, 3.1GHz, 35W
Intel® Pentium® Processor G5400T, Dual Core, 4M Cache, 3.1GHz, 35W
Intel® Celeron® Processor G4900T, Dual Core, 2M Cache, 3.1GHz, 35W
Chipsatz
Intel® Q370 Chipset
Speicher
Two 260-pin DDR4 2400/2666MHz SODIMM up to 64GB
BIOS
AMI SPI 128Mbit
Grafik
Controller
Intel® HD Graphics
Merkmal
OpenGL up to 5.0, DirectX 11, OpenCL 2.1
HW Decode: HEVC/H.265, H.264, M/JPEG, MPEG2, VC1/WMV9, VP8 (8-bit), VP9 (10-bit)
HW Encode: HEVC/H.265, M/JPEG, MPEG2, VP8
Anzeige
1 x VGA
2 x DP++
VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2304 @ 60Hz
Dualanzeige/ Dreifachanzeige
VGA + 2 DP++
Speicher
Schnittstelle
2 x 2.5" SATA 3.0 Drive Bay
support RAID 0/1
Erweiterung
Schnittstelle
1 x M.2 2230 E key (PCIe/USB 2.0)
1 x M.2 2280 M key (PCIe x4 NVMe/SATA)
1 x M.2 3042/3052 B key (PCIe/USB 3.0)
1 x PCI slot
1 x PCIe x16 @Gen3, x16 slot
1 x PCIe x4 @Gen3, x8 slot
1 x PCIe x1 @Gen3, x4 slot
Audio
Audiocodec
ALC888
Ethernet
Controller
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I219LM with iAMT11.0 PCIe (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
Schnittstelle
RJ-45
LED
Anzeigen
1 x Status LED
1 x HDD LED
I/O Vorderseite
Seriell
4 x RS-232/422/485 (DB-9)
USB
2 x USB 2.0 (type A)
Tasten
1 x Power Button
1 x Reset Button
Antenne
4 x Antenna Hole (WiFi)
I/O Rückseite
PoE
[EC543-CS6G86E-Q]4 x PoE
Ethernet
[EC543-CS6G86E-Q]2 x GbE (RJ-45)
[EC543-CS6G86-Q]6 x GbE (RJ-45)
[EC543-CS6881-Q]2 x GbE (RJ-45)
[EC543-CS98A1-Q]2 x GbE (RJ-45)
Seriell
[EC543-CS6881-Q]2 x RS232
[EC543-CS6G86E-Q]2 x RS232
[EC543-CS6G86-Q]2 x RS232
[EC543-CS98A1-Q]3 x RS232/422/485
[EC543-CS98A1-Q]2 x RS232
USB
[EC543-CS6881-Q]4 x USB 3.1(Gen.2)
[EC543-CS6881-Q]2 x USB2.0
[EC543-CS6G86E-Q]4 x USB 3.1(Gen.2)
[EC543-CS6G86E-Q]2 x USB2.0
[EC543-CS6G86-Q]4 x USB 3.1(Gen.2)
[EC543-CS6G86-Q]2 x USB2.0
[EC543-CS98A1-Q]4 x USB 3.1(Gen.2)
[EC543-CS98A1-Q]4 x USB 3.1(Gen.1)
DIO
[EC543-CS6G86E-Q]16 bits DIO
[EC543-CS6G86-Q]16 bits DIO
[EC543-CS6881-Q]8 bits DIO
[EC543-CS98A1-Q]8 bits DIO
Anzeige
1 x VGA
2 x DP++
Audio
1 x Line-out
1 x Mic-in
Watchdog
Ausgabe und Intervall
System reset, programmable via software from 1 to 255 seconds
Sicherheit
TPM
TPM 2.0
Leistung
Typ
Wide range 9~36V
Anschluss
3-pole terminal block
2-pin power extension switch connector
Betriebssystemunterstützung
Microsoft
Windows 10 IoT Enterprise 64 Bit
Linux
Linux (available upon request)
Umgebung
Betriebs-temperatur
-20 to 60°C (SSD or mSATA)
Aufbewahrungs-temperatur
-20 to 85°C
Relative Humidity
5 to 95% RH (non-condensing)
Mechanismus
Konstruktion
Metal + Aluminum
Montage
Wall mount
Abmessungen (B x H x T)
255.3 x 195 x 224mm
Gewicht
5.4 kg
Standards und Zertifizierungen
Stöße
Half sine wave 3G, 11ms, 3 shock per axis
Vibrationen
IEC68-2-64
Zertifizierungen
CE, FCC Class A, UKCA
Packliste
Packliste
1 EC543-CS system unit
1 M.2 slot screws
1 terminal block 3-pole for DC input
1 cable with 2 wire stripped and tinned to DC jack
Country of Origin
Country of Origin
Taiwan
Produktbegleitmaterial
Technische Dokumente
Zertifizierungen
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    EC543-CS6G86E-Q     Teilenummer :
     750-EC5430-000G     Beschreibung :
    EC543-CS:EC543-CS6G86E-Q, Fanless, CS263,Q370, 6 COM, 16 DIO, 8 USB, 2 DP++, 1 VGA, 2 LAN, 4 PoE, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6G86-Q     Teilenummer :
     750-EC5430-100G     Beschreibung :
    EC543-CS:EC543-CS6G86-Q, Fanless, CS263,Q370, 6 COM, 16 DIO, 8 USB, 2 DP++, 1 VGA, 6 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS98A1-Q     Teilenummer :
     750-EC5430-200G     Beschreibung :
    EC543-CS:EC543-CS98A1-Q, Fanless, CS263,Q370, 9 COM, 8 DIO, 10 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6881-Q     Teilenummer :
     750-EC5430-300G     Beschreibung :
    EC543-CS:EC543-CS6881-Q, Fanless, CS263,Q370, i5-8500T CPU, 6 COM, 8 DIO, 8 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6G86-Q     Teilenummer :
     750-EC5430-400G     Beschreibung :
    EC543-CS:EC543-CS6G86-Q, Fanless, CS263,Q370, i5-8500T CPU, 6 COM, 16 DIO, 8 USB, 2 DP++, 1 VGA, 6 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6881-Q     Teilenummer :
     750-EC5430-500G     Beschreibung :
    EC543-CS:EC543-CS6881-Q, Fanless, CS263,Q370, 6 COM, 8 DIO, 8 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6G86E-Q     Teilenummer :
     750-EC5430-600G     Beschreibung :
    EC543-CS:EC543-CS6G86E-Q, Fanless, CS263,Q370, i5-8500T CPU, 6 COM, 16 DIO, 8 USB, 2 DP++, 1 VGA, 2 LAN, 4 PoE, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6881-Q     Teilenummer :
     750-EC5430-700G     Beschreibung :
    EC543-CS:EC543-CS6881-Q, Fanless, CS263,Q370, i7-8700T CPU, 6 COM, 8 DIO, 8 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6G86-Q     Teilenummer :
     750-EC5430-800G     Beschreibung :
    EC543-CS:EC543-CS6G86-Q, Fanless, CS263,Q370, i7-8700T CPU, 6 COM, 16 DIO, 8 USB, 2 DP++, 1 VGA, 6 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS6G86E-Q     Teilenummer :
     750-EC5430-900G     Beschreibung :
    EC543-CS:EC543-CS6G86E-Q, Fanless, CS263,Q370, i7-8700T CPU, 6 COM, 16 DIO, 8 USB, 2 DP++, 1 VGA, 2 LAN, 4 PoE, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS98A1-Q     Teilenummer :
     750-EC5430-A00G     Beschreibung :
    EC543-CS:EC543-CS98A1-Q, Fanless, CS263,Q370, i7-8700T CPU, 9 COM, 8 DIO, 10 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS98A1-Q     Teilenummer :
     750-EC5430-B00G     Beschreibung :
    EC543-CS:EC543-CS98A1-Q, Fanless, CS263,Q370, i5-8500T CPU, 9 COM, 8 DIO, 10 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS
  • Modellbezeichnung :
    EC543-CS98A1-Q     Teilenummer :
     750-EC5430-C00G     Beschreibung :
    EC543-CS:EC543-CS98A1-Q, Fanless, CS263,Q370, i7-9700TE CPU, 9 COM, 8 DIO, 10 USB, 2 DP++, 1 VGA, 2 LAN, 1 Line-out, 1 Mic-in, 3 PCIe, 1 PCI, DC 9~36V input, TPM 2.0, F/G SYSTEM RoHS

Starker Kandidat für AIoT

Die EC500-CS Serie von DFI mit Intel® Core™ Prozessoren der 8./9. Generation und Intel® Q370 oder H310 Chipsätzen bietet hohe Rechenleistung. Dank des modularen Konzepts und der unbegrenzten Konfigurationen sind kundenspezifische E/A und benutzereigene PCIe verfügbar, wodurch kundenspezifische Anforderungen leicht erfüllt werden können. Darüber hinaus ist die EC500-CS-Serie für die Movidius AI-Beschleunigerkarte verfügbar, um leistungsstarke AIoT-Anwendungen wie intelligente Fabrikautomatisierung, maschinelles Sehen und AIO-Systeme zu erfüllen.

M2M-Kommunikation in Echtzeit auf Basis von 5G

Deep Learning erfordert eine große Menge an Bild- und Dateneingaben, um eine intelligente Automatisierung und Optimierung zu erreichen, und die Unterstützung von 5G verleiht dem EC500-CS Serie ein Paar Flügel, um sich mit massiven Geräten zu verbinden und eine sofortige Datenübertragung und -analyse durchzuführen. Die Multi-Gigabit-Geschwindigkeiten und die ultraniedrige Latenz von 5G stärken die Synergie von Geräten und machen die Kommunikation zwischen einer großen Anzahl von Geräten immer nahtlos und effizient, um in Echtzeit auf die Dynamik am Rande zu reagieren.

Der geringste Aufwand für die Überwachung

Integrierte, einzigartige Display-Anschlüsse unterstützen DP++ und bis zu drei unabhängige Displays. Mit nur einem einzigen System lassen sich industrielle Mess- und Prüfaufgaben mühelos erledigen.

Verträgt raue Umgebungsbedingungen

Die EC500-CS Serie arbeitet stabil in einem erweiterten Temperaturbereich von -20°C bis 70°C und kann somit auch in rauen Wetter- und Industrieumgebungen bestehen.

Verbesserter Sicherheitsschutz

Um Geräte vor externen Bedrohungen des Sicherheitsbewusstseins zu schützen, sind die Motherboards von DFI mit der erweiterten Funktion von iAMT 12.0 für Remote-Management- und Reparatursysteme erhältlich. Neben iAMT 12.0 wird das EC500-CS Serie mit TPM 2.0 unterstützt, um vertrauliche Daten zu schützen und die Systemintegration zu verbessern.

100% firmeninterne Boards

Vom Design über die Entwicklung bis hin zur Produktion werden die Mainboards von DFI zu 100% in Eigenfertigung hergestellt, wodurch die Qualität der Herstellung und die Vertraulichkeit der Informationen garantiert werden. Auf der Grundlage dieser Boards entwickelt und in langlebigen Gehäusen integriert, werden unsere eingebetteten Systeme auch durch schlüsselfertige Dienstleistungen und rechtzeitige Unterstützung nach dem Verkauf abgesichert.
