ED700-EHL/ED700-EHL22I｜Intel®｜Industriecomputer｜DFI

ED700-EHL/ED700-EHL22I
Übersicht
Übersicht
Spezifikationen
Download
Bestellinformationen
Angebot
2
Vergleichen
Home Industriecomputer Ultrakompakter lüfterloser PC ED700-EHL/ED700-EHL22I
  • Intel® Atom® Processors X Series Fanless Embedded System
  • Support 5G Sub-6 module
  • Support WiFi 6 module
  • 4 LAN: Support 1 x 2.5GbE TSN , 3 x GbE LAN
  • Wide Operating Temperature: Support up to -40 ~ 60°C (Intel® Embedded Series)
  • Support Isolated COM & DIO
  • 15-Year CPU Life Cycle Support Until Q1' 36 (Based on Intel IOTG Roadmap)

Status : Muster Verfügbar Jetzt Angebot machen

Lüfterloses Design
5G
Breiter Temperaturbereich: -40~60°C
2.5G-Ethernet
WiFi 6
Isoliert COM & DIO
+Vergleichen +Angebot
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen
UKCA Zertifizierungen
ED700-EHL/ED700-EHL22I Eingebettete Lösung mit: DFI Proprietary Motherboard

ED700-EHL/ED700-EHL22I Verwandte Tags

#IoT#5G#Lüfterloses Design#Linux#DP#Geringer Stromverbrauch#RoHS Zertifizierungen#SCARA-Roboter#Service-Roboter#Intel® Atom® Processors Elkhart Lake X Series#Wifi 6#2.5G-Ethernet#TSN#OOB or RemoGuard#UKCA Zertifizierungen

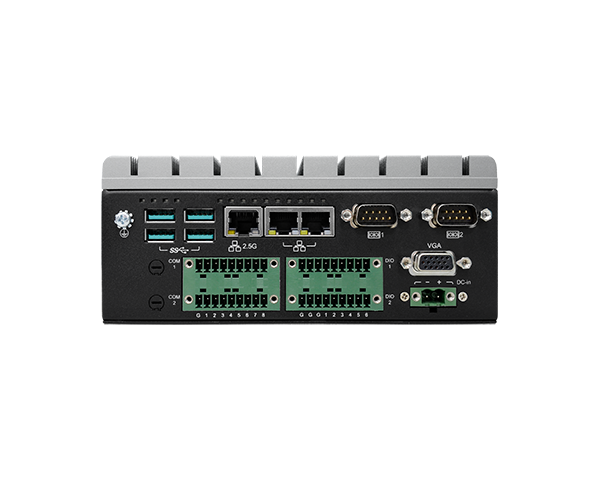

ED700-EHL22I
ED700-EHL22I
ED700-EHL22I
ED700-EHL22I

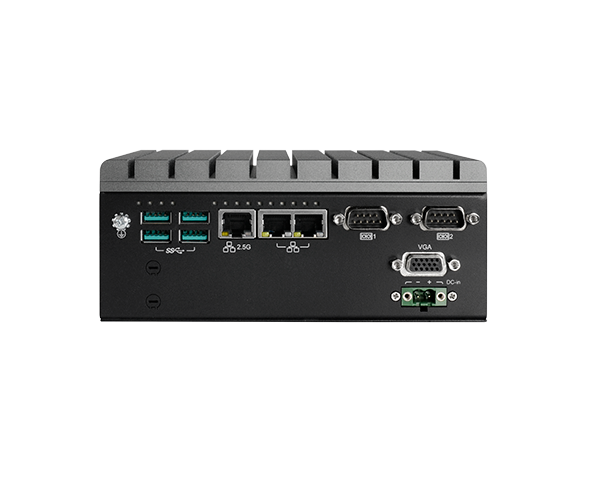

ED700-EHL
ED700-EHL
ED700-EHL

Zugehörige Produkte:

Alle auswählen - Löschen
System
Prozessor
Intel® Atom® Processors X Series, BGA 1493
Intel PC Client Series
Intel® Celeron® J6412 4 cores, 2.0 to 2.6 GHz, TDP 10W
Intel® Celeron® J6413 4 cores, 1.8 to 3.0 GHz, TDP 10W
Intel® Embedded Series
Intel® Atom® x6211E 2 cores, 1.3 to 3.0 GHz, TDP 6.5W
Intel® Atom® x6413E 4 cores, 1.5 to 3.0 GHz, TDP 9W
Intel® Atom® x6425E 4 cores, 2.0 to 3.0 GHz, TDP 12W
Intel® Atom® x6425RE 4 cores, 1.9 GHz, TDP 12W
Speicher
4GB/8GB DDR4 Memory onboard 　　　　　　
One 260 pin DDR4 SODIMM up to 3200MHz
Total Memory up to 32GB
(in-band ECC support in embedded/industrial SKU)
BIOS
AMI SPI 256Mbit (supports UEFI boot only)
Grafik
Controller
Intel® UHD Graphics for 10th Gen Intel® Processors
Merkmal
OpenGL 4.5, DirectX 12, Open CL 1.2, Vulkan 1.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H.265, VP8, VP9
HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.265, VP9
Anzeige
1 x VGA (resolution up to 2560x1600@60Hz)
1 x DP (Opt. in rear side, resolution up to 4096x2160 @ 60Hz)
Speicher
intern
1 x M.2 2280 (SATA)
eMMC
eMMC 16GB/32GB
Erweiterung
Schnittstelle
1 x M.2 2230 (USB/PCIe)
1 x M.2 3042/3052 (USB 3.0/PCIe) with dual SIM
Audio
Audiocodec
Realtek ALC888
Ethernet
Controller
2 or 3 x Intel® Ethernet Controller I210/I211 GigE LAN
1 x Intel® Ethernet 2.5GigE LAN
LED
Anzeigen
1 x Power LED
1 x HDD LED
1 x WiFi LED
1 x 4G/5G LED
2 x COM LED
8 x DIO LED
I/O Vorderseite
Ethernet
2 or 3 x GbE (RJ-45) (configuration options)
1 x 2.5GbE TSN RJ45
1 x Allxon OOB Enabler (by request)
Seriell
2 x RS232/422/485
2 x Isolated COM and 1x 6bit DI & 1x 6bit DO (support 2KV, ED700-EHL22I Only)
USB
2 or 4 x USB 3.1 (configuration options)
Anzeige
1 x VGA
DIO
8-bit DIO (jumper switch to COM)
12-bit isolated DIO (support 2KV, ED700-EHL22I only)
Antenne
2 x antenna opening for WiFi
I/O Oberseite
USB
2 x USB 2.0
Antenne
4 x antenna opening for 4G/5G/GPS
SIM-Steckplatz
Dual SIM
Watchdog
Ausgabe und Intervall
System reset, programmable via software from 1 to 255 seconds
Sicherheit
TPM
TPM 2.0 (configuration options)
Leistung
Typ
Wide range 9~36V
Anschluss
3-pole terminal block 2-pin power extension switch onnector
RTC-Batterie
RTC battery CR2032
Betriebssystemunterstützung
Microsoft
Windows 10 IoT Enterprise 64 Bit
Linux
Ubuntu 20.04
Umgebung
Betriebs-temperatur
0 to 60°C
-40 to 60°C (Support by Intel® Embedded Series)
Aufbewahrungs-temperatur
-40 to 85°C
Relative Luftfeuchtigkeit
10 to 90% RH (non-condensing)
Mechanismus
Abmessungen
72 x 172 x 118.2 (mm)
Konstruktion
Aluminum + Metal
Montage
Wall/DIN rail mount
Gewicht
ED700-EHL: 1.5kg
ED700-EHL22I: 1.6kg
Standards und Zertifizierungen
Stöße
Operating: 3G, 11ms
Non-Operating: 5G, 11ms
Vibrationen
Operating: Random 5~500Hz, IEC68-2-64 (3G)
Non-Operating: Sine 10~500Hz, IEC68-2-6 (3G)
Zertifizierungen
CE, FCC, RoHS, UKCA
Packliste
Packliste
1 System unit
2 Wall mount bracket
1 Quick Installation Guide
1 Terminal connector to DC cable
Country of Origin
Country of Origin
Taiwan
Produktbegleitmaterial
Technische Dokumente
Zertifizierungen
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    ED700-EHL     Teilenummer :
     750-ED70001-000G     Beschreibung :
    Intel® Celeron® J6412, 4GB RAM(OnBoard), 16GB eMMC, 2 USB 2.0, 4 USB 3.1, 1 2.5GbE, 2 GbE, 2 COM, 1 VGA, 0 to 60°C
  • Modellbezeichnung :
    ED700-EHL     Teilenummer :
     750-ED70001-100G     Beschreibung :
    Intel® Atom® x6413E, 8GB RAM(OnBoard), 32GB eMMC, 2 USB 2.0, 4 USB 3.1, 1 2.5GbE, 2 GbE, 2 COM, 1 VGA, In-Band ECC Support(Default disabled), -40 to 60°C
  • Modellbezeichnung :
    ED700-EHL     Teilenummer :
     750-ED70001-200G     Beschreibung :
    Intel® Atom® x6425E, 8GB RAM(OnBoard), 32GB eMMC, 2 USB 2.0, 2 USB 3.1, 1 2.5GbE, 3 GbE, 2 COM, 1 VGA, In-Band ECC Support(Default disabled), -40 to 60°C
  • Modellbezeichnung :
    ED700-EHL22I     Teilenummer :
     750-ED71001-300G     Beschreibung :
    Intel® Celeron® J6412, 4GB RAM(OnBoard), 16GB eMMC, 2 USB 2.0, 4 USB 3.1, 1 2.5GbE, 2 GbE, 2 COM, 2 COM(Isolated), 6 bit DI+ 6 bit DO(Isolated), 1 VGA, 0 to 60°C
  • Modellbezeichnung :
    ED700-EHL22I     Teilenummer :
     750-ED71001-400G     Beschreibung :
    Intel® Atom® x6425RE, 8GB RAM(OnBoard), 32GB eMMC, 2 USB 2.0, 2 USB 3.1, 1 2.5GbE, 3 GbE, 2 COM, 2 COM(Isolated), 6 bit DI+ 6 bit DO(Isolated), 1 VGA, In-Band ECC Support(Default disabled), -40 to 60°C, Support TCC
Optionale Artikel
  • Artikelname Teilenummer Beschreibung
  • Artikelname :
    Adapter     Teilenummer :
     671-106013-000G
    671-106012-000G     Beschreibung :
    60W 12V inlet C14, locable DC Jack 5.5/2.5mm, cable length 1000mm, wide temp.
    60W 12V inlet C14, locable DC Jack 5.5/2.5mm, cable length 1500mm
  • Artikelname :
    Power Cord     Teilenummer :
     332-700010-201G
    A81-004003-000G
    A81-000001-000G
    A81-000046-000G     Beschreibung :
    Power Cord US 3pin 1830mm Length
    Power Cord EU 2pin 1830mm Length
    Power Cord China 3pin 1830mm Length
    Power Cord JP 3pin 1830mm length (with DFI PSE logo)
  • Artikelname :
    Din Rail kit     Teilenummer :
     761-ED70001-000G     Beschreibung :
    ED700-EHL Din rail kit
