M93053|NXP|Industrie-Motherboards|DFI

M93053
Home Industrie-Motherboards 2,5-Zoll-Pico-ITX M93053
  • NXP i.MX93 platform, target on entry level application
  • Wide Voltage support 9~36VDC
  • Two GbE Lan for automation application
  • CAN bus support
  • M.2 3042 support
  • 15-Year CPU Life Cycle Support Until Q2' 38 (Based on NXP Roadmap)

Status : Muster Verfügbar Jetzt Angebot machen

Breiter Spannungsbereich: 9~36V DC-in
Linux
15 Jahre CPU-Lebensdauer
eMMC
Zwei Displays
CAN Bus
M.2	Erweiterung
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen
UKCA Zertifizierungen

M93053 Verwandte Tags

#9~36V DC-in#LVDS#NXP i.MX 93 Applications Processors#LPDDR4#CAN-Bus#ARM#Lüfterloses Design#Kompakte Größe#Linux#HDMI#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#UKCA Zertifizierungen

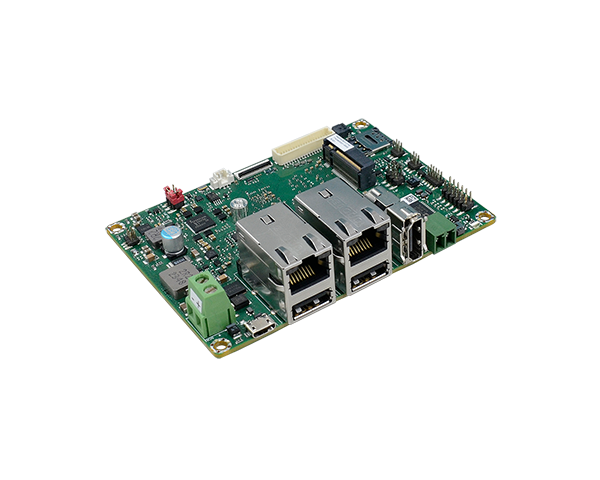

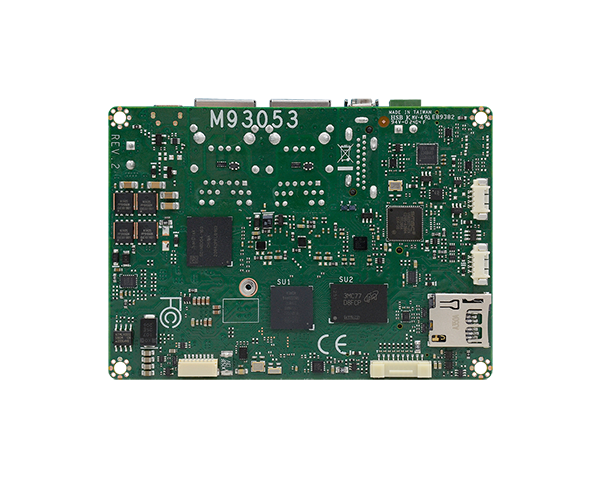

M93053
M93053
M93053
M93053
System
Prozessor
i.MX 93 applications processor
MIMX9352CVVXMAB, Dual core, 1.7GHz, NPU, -40°C~105°C
Speicher
2GB LPDDR4 Memory Down
Grafik
Controller
2D Graphics: PXP Engine
Merkmal
Blending/Composition, Resize, Color Space Conversion
Anzeige
1 x HDMI 1.4
1 x LVDS

HDMI: resolution up to 1920x1080 @60Hz
LVDS: resolution up to 1366x768 @60Hz
Einzelanzeige
LVDS or HDMI
Speicher
eMMC
1 x eMMC 5.1 with default 16GB (up to 64GB)
Erweiterung
Schnittstelle
1 x M.2 B key 3042 (USB 2.0)
1 x Nano SIM slot
Ethernet
PHY
RTL8211

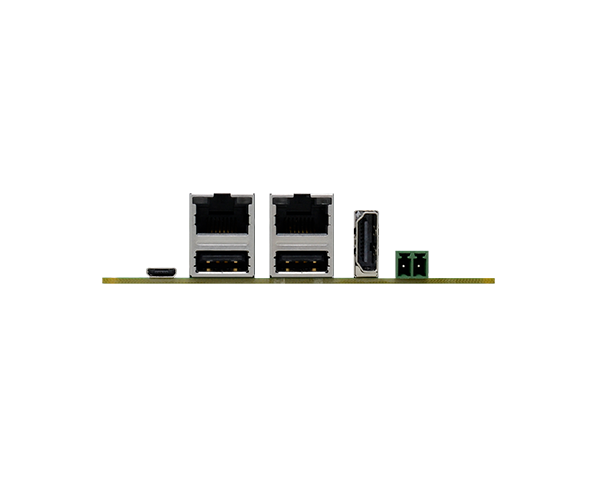

I/O Rückseite
Ethernet
2 x GbE (RJ-45)
Seriell
1 x RS485 (2-wire)
USB
2 x USB 2.0
1 x Micro USB 2.0 (OTG)
Anzeige
1 x HDMI
Download-Modus-Schalter
1 x Download mode switch
I/O Innenseite
Seriell
1 x RS232, 1x RS232/422/485 on 2x6 header
USB
2 x USB 2.0
Anzeige
1 x LVDS LCD Panel connector (Default: 12V/Opt.: 5V)
1 x LCD Backlight Power (Default: 5V/Opt.: 3.3V)
DIO
1 x 8-bit DIO
SD
1 x uSD card
CANBus
1 x CAN bus 2.0b
I2C
1 x I2C / Touch
Andere I/O
1 x SPI, 1 x Front Panel, 1 x UART debug
Kamera
1 x MIPI-CSI for 2-lanes camera, reference to RPI-CAM-MIPI Camera adapter (AR0144 Sensor)
Watchdog
Ausgabe und Intervall
System Reset, Programmable via Software from 1 to 255 Seconds
Leistung
Typ
Wide Range 9~36VDC
Anschluss
2-pole terminal block
Verbrauch
TBC
RTC-Batterie
CR2032 Coin Cell
Betriebssystemunterstützung
Linux
Linux Yocto 4.2 (Kernel 6.1.36)
Umgebung
Temperatur
Operating: -5°C ~ 65°C (-30°C ~ 80°C, TBC)
Storage: -40°C ~ 85°C
Feuchtigkeit
Operating: 5% ~ 90% RH
Storage: 5% ~ 90% RH
Mittlere Betriebsdauer zwischen Ausfällen
MIMX9352CVVXMAB, Dual core: 778,719 hrs @ 25°C; 497,925 hrs @ 45°C ; 331,500 hrs @ 60°C; 247,941 hrs @ 70°C
Calculation model: Telcordia Issue 4
Environment: GB, GC – Ground Benign, Controlled
Mechanismus
Abmessungen
2.5" SBC Form Factor
100mm (3.94") x 72mm (2.83")
Höhe
PCB: 1.6mm
Top Side: TBC
Bottom Side: TBC
Standards und Zertifizierungen
Zertifizierungen
CE, FCC, RoHS, UKCA
Packliste
Packliste
1 M93053 board
1 Terminal block for RS485 (COM3), 342-361021-000G
1 Heat spreader (Height: 11mm), A71-808354-000G
Country of Origin
Country of Origin
Taiwan
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    M93053-BCC-2152
    Teilenummer :
    770-M930531-000G
    Beschreibung :
    Dual core Processor, 2GB Memory, 16GB eMMC, 2 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 5 USB 2.0, 9~36VDC, Fanless Thermal, -5°C ~ 65°C
  • Modellbezeichnung :
    M93053-ETC-2152
    Teilenummer :
    770-M930531-100G
    Beschreibung :
    Dual core Processor, 2GB Memory, 16GB eMMC, 2 GbE, 1 RS-485, 1 RS-232, 1 RS-232/422/485, 5 USB 2.0, 9~36VDC, Fanless Thermal, -30°C ~ 80°C
Optionale Artikel
  • Artikelname Teilenummer Beschreibung
  • Artikelname :
    2 pole terminal to DC jack cable
    Teilenummer :
    A81-004013-000G
    Beschreibung :
  • Artikelname :
    Power adapter
    Teilenummer :
    671-106012-000G
    Beschreibung :
    60W, 12V, DC Jack
  • Artikelname :
    USB 2.0 cable
    Teilenummer :
    A81-001084-016G
    Beschreibung :
    Length: 200mm
  • Artikelname :
    COM port cable
    Teilenummer :
    A81-015088-016G
    Beschreibung :
    Length: 250mm, COM4/5 port
  • Artikelname :
    Debug console with cable
    Teilenummer :
    770-IMX8M1-000G
    Beschreibung :
    Length: 500mm
  • Artikelname :
    Heat sink
    Teilenummer :
    A71-008358-000G
    Beschreibung :
    Height: 17.7mm
