COM836

Übersicht

Home System-On-Modules Carrierboard COM836

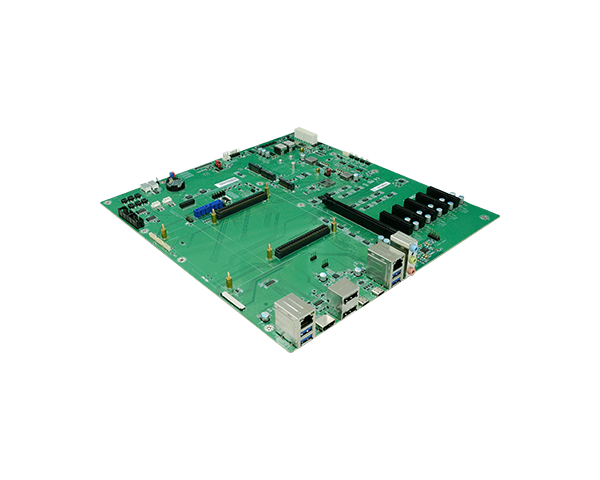

PICMG COM HPC® R2.0 Carrier Board

Support Client size A, B, C

Extend ATX Form Factor

Multiple Displays: HDMI, DP, eDP

Multiple Expansion: 1 PCIe x16, 4 PCIe x4, 1 M.2 B Key, 1 M.2 E Key, 1 M.2 M key

Rich I/O: 2 2.5 GbE, 2 USB 3.1, 2 USB 3.2, 4 USB 2.0

Status : Preliminary Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen

Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen

COM836 Verwandte Tags

#eDP#M.2#SIM-Slot#PCIe x16#HDMI#DP#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#2.5G-Ethernet

Grafik

1 x HDMI
2 x DP++
1 x eDP

Erweiterung

Schnittstelle

1 x PCIe x16
5 x PCIe x4
1 x M.2 B Key 3052
1 x M.2 E Key 2242
1 x M.2 M key 2242/2260/2280

Audio

Audiocodec

Realtek ALC888

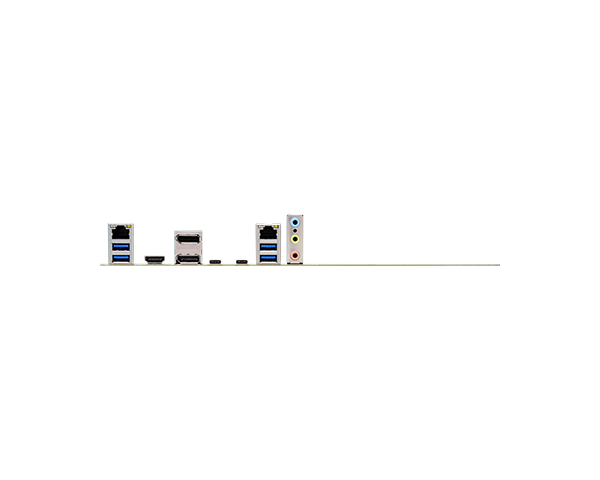

I/O

Ethernet

2 x 2.5 GbE (RJ-45)

USB

2 x USB 3.2 Gen1 type A
2 x USB 3.2 Gen2x2 type C

Audio

1 x Line-in
1 x Line-out
1 x Mic-in

I/O Innenseite

Seriell

2 x COM (TX/RX/CTS/RTS)

1 x eDP LCD Panel Connector

Audio

1 x Audio (Line-out/Line-in/Mic-in)
1 x S/PDIF

SATA

2 x SATA 3.0

GPIO

1 x 8-bit GPIO
1 x 4-bit GPIO

SMBus

1 x SMBus

eSPI

1 x eSPI expansion

NBASET SDP

2 x NBASET SDP

GP SPI

1 x GP SPI

SIM

1 x SIM slot

Leistung

Typ

8-20V, 5VSB, VCC_RTC (ATX mode)
8-20V, VCC_RTC (AT mode)

Anschluss

2x 4-pin power connector

RTC-Batterie

CR2032 Coin Cell

Umgebung

Temperatur

Operating: 0°C ~ 60°C
Storage: -40°C ~ 85°C

Feuchtigkeit

Operating: 5% ~ 90% RH
Storage: 5% ~ 90% RH

Mittlere Betriebsdauer zwischen Ausfällen

TBD

Mechanismus

Abmessungen

Extend ATX Form Factor
325mm x 340mm

Konformität

PICMG COM HPC® R2.0 carrier board
Client size A, B, C

Standards und Zertifizierungen

Zertifizierungen

CE, FCC, RoHS

Packliste

• 1 COM836 board

Country of Origin

Taiwan

Produktbegleitmaterial

COM836 Datenblatt (PDF) 1.3MB 2024/01/03

Bestellinformationen

Modellbezeichnung Teilenummer Beschreibung
Modellbezeichnung :
COM836 Teilenummer :
770-COM8361-000G Beschreibung :
2 2.5 GbE, 4 USB 3.2, ATX/AT Power, Operating Temp.: 0°C ~ 60°C

Optionale Artikel

Artikelname Teilenummer Beschreibung
Artikelname :
Serial ATA data cable Teilenummer :
332-553001-005G Beschreibung :
Length: 500mm
