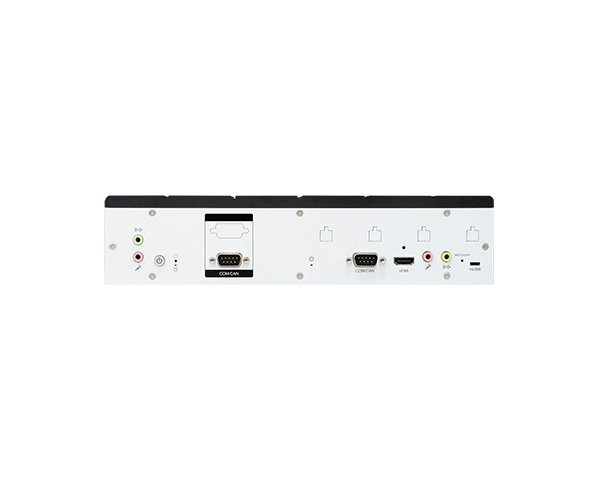

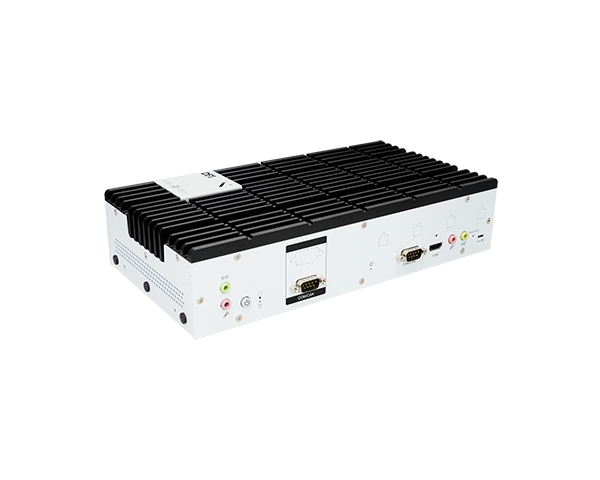

X6-MTH-ORN

Übersicht

Home Industriecomputer AI-Inferenz/Trainingssystem X6-MTH-ORN

Reinforce Nvidia ORIN NX computing power by Intel® Core™ Ultra Processor

AI engine NVIDIA Jetson Orin NX, up to 157 TOPS

Support Remote management and OTA by DFI OOB module

4 M.2 B, E, M key expansion slots

Rich I/O: Audio, COM ports, CAN bus, 8 USB 3.2, HDMI, VGA, PoE LANs

Support M2A-OOB

Status : Preliminary Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen

Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen

X6-MTH-ORN Eingebettete Lösung mit:

MTH968

COM Express Type 6, Intel® Core™ Ultra processors, DDR5, 1 VGA + 1 LVDS/eDP + 2 DDI, 8 PCIe x1, 2 PCIe x4, 1 PCIe x8, 1 I2C, 1 SMBus, 1 LPC/eSPI, 2 UART, 1 Intel 2.5GbE, 2 USB 4.0, 4 USB 3.2, 8 USB 2.0, 2 SATA 3.0

X6-MTH-ORN｜Intel®｜Industrial Computers｜DFI

System

Prozessor

Intel® Core™ Ultra 7 155U (2 P-Cores x 1.7 GHz, 8 E-Cores x 1.2 GHz, 12 MB cache, 15W) / 8-core Arm® Cortex®-A78AE v8.2 64-bit CPU
Intel® Core™ Ultra 5 125U (2 P-Cores x 1.3 GHz, 8 E-Cores x 0.8 GHz, 12 MB cache, 15W) / 8-core Arm® Cortex®-A78AE v8.2 64-bit CPU

Speicher

Two 260-Pin SO-DIMM up to 64GB / nVidia Jetson Orin NX 16GB
Dual Channel DDR5 5600MHz / nVidia Jetson Orin NX 16GB 128-bit LPDDR5

BIOS

AMI SPI

Grafik

Controller

Intel® Iris® Xe Graphics

Merkmal

DX12, Open GL 4.6, Vulkan 1.2
HW Decode: HEVC/VP9/AV1/AVC/H.265/MJPEG
HW Encode: HEVC/VP9/AV1/AVC/H.265/MJPEG

Stacked type VGA and HDMI from COMe eDP
HDMI from Jetson module
ITE IT6564FN DP HDMI/VGA converter from eDP

KI-Beschleuniger

Schnittstelle

Nvidia Orin NX, up to 157 TOPS (MAXN Super mode supported)

Speicher

intern

M.2 2242/2280 M key for Intel Core Ultra (NVMe)
M.2 2242/2280 M key for Jetson module (NVMe)

Erweiterung

Schnittstelle

Intel Core Ultra:
1 x M.2 Key E 2230 slot (USB 2 +PCIex1 signal) for Wi-Fi 6E
1 x M.2 Key B 3042/3052 slot (USB3 signal) for 5G/LTE with Nano SIM
1 x M.2 2242/2280 M key (SATA 3and PCIe gen3 x1 for NVMe)

Jetson Orin:
1 x M.2 Key E 2230 slot (USB 2 +PCIex1 signal) for Wi-Fi 6E (or 1 x M.2 Key B 3042/3052 slot (USB3 signal) for 5G/LTE with Nano SIM)
1 x M.2 2242/2280 M key (SATA 3and PCIe gen3 x1 for NVMe)

Ethernet

Controller

1 RJ45 GbE from Intel i210
2x2 stacked RJ45 GbE ports from 4x Intel i210
Optional 2x 15W PoE via X103-PE30-48
Hybrid architecture communication: internal GbE interface

LED

Anzeigen

1 x Power Status
1 x HDD activity

I/O Vorderseite

Ethernet

1 x GbE (Intel Core Ultra)
2x2 stacked RJ45 GbE (Jetson)

USB

4 x USB 3.2 from Type 6 (Intel Core Ultra)
4 x USB 3.0 from Jetson module

1 x VGA (Intel Core Ultra)
1 x HDMI port (Intel Core Ultra)

DC in

1 x 2-pin power terminal block

I/O Rückseite

Seriell

1 x DB-9 RS232 port (Intel Core Ultra)
1 combo DB-9 RS232/ CAN bus (Jetson)

USB

1 x micro USB from Jetson module

2 x HDMI port

I/O Flanke

Antenne

6 x antenna holes

I/O Innenseite

OOB

Support DFI OOB module

Sicherheit

TPM

TPM 2.0 on Intel Core Ultra

Leistung

Typ

9-36V DC

Anschluss

1x 2-pin terminal block

RTC-Batterie

Rechargeable battery

Betriebssystemunterstützung

Microsoft

Windows 10, 11

Linux

Ubuntu 22.04

Umgebung

Betriebs-temperatur

-20°C to 60°C (sku dependent)

Aufbewahrungs-temperatur

-40°C to 85°C

Relative Luftfeuchtigkeit

5 to 95% RH (non-condensing)

Mechanismus

Konstruktion

Aluminum + SGCC

Montage

Wall mount (mounting brackets and screws)
DIN mount by optional

Abmessungen (B x H x T)

250 x 65 x 150 mm

Gewicht

< 3.5 kg

Standards und Zertifizierungen

Stöße

· Operation
IEC 60068-2-27 Test Ea: Shock test
Half-sine, 3G @ 11ms, 18 Shock ±X, ±Y, ±Z (each axis 3 times)

· Non- Operation
IEC 60068-2-27 Test Ea: Shock test
Half-sine, 5G @ 11ms, 18 Shock ±X, ±Y, ±Z (each axis 3 times)

Vibrationen

· Operation
IEC 60068-2-64 Test Fh: Vibration board-band random test
Random,2Grms @ 5~500 Hz, 30min.

· Non- Operation
IEC 60068-2-6 Test Fc: Vibration Sinusoidal Test
Sweep sine, 3Grms @ 10~500Hz, 30min.

Zertifizierungen

CE, FCC Class A, RoHS, UKCA

IP Rating

IP20

Country of Origin

Taiwan

Produktbegleitmaterial

Embedded Systems Product Katalog (PDF) 10.82MB 2026/01/14

X6-MTH-ORN Datenblatt (PDF) 413.72KB 2026/01/06

Embedded World 2024 Product Highlight: Unlock DFI's latest AI box X6-MTH-ORN (VIDEO) - - 2024/06/13

Zertifizierungen

X6-MTH-ORN CE Überprüfung der Einhaltung (PDF) 169.33KB 2025/07/10

X6-MTH-ORN FCC Überprüfung der Einhaltung (PDF) 168.65KB 2025/07/10

X6-MTH-ORN CE Konformitätserklärung (PDF) 225.16KB 2025/07/10

X6-MTH-ORN FCC Konformitätserklärung (PDF) 199.89KB 2025/07/10

X6-MTH-ORN UKCA Konformitätserklärung (PDF) 218.76KB 2025/07/10

Zugehörige Materialien

Video
Embedded World 2024 Product Highlight: Unlock DFI's latest AI box X6-MTH-ORN
The X6-MTH-ORN AI box combines Intel Core Ultra and NVIDIA Jetson Orin NX, supporting multiple displays and extensive connectivity, with 3 M.2 slots and dual 2.5” SATA drives, enhancing AI application efficiency.
Mehr lesen
News
DFI stellt die neue Edge AI Box mit NVIDIA Jetson Orin™ und Intel® Core™ Ultra Prozessor vor
DFI, the world’s leading brand in embedded motherboards and industrial edge computers, is thrilled to unveil the Upcoming innovation, the X6-MTH-ORN Edge AI Box Computer. Combining the formidable power of Nvidia Jetson Orin NX with the Intel® Core™ Ultra Processor, this groundbreaking device delivers unparalleled performance and efficiency for AI-driven applications including GPU computing, machine learning and image processing.
Mehr lesen
