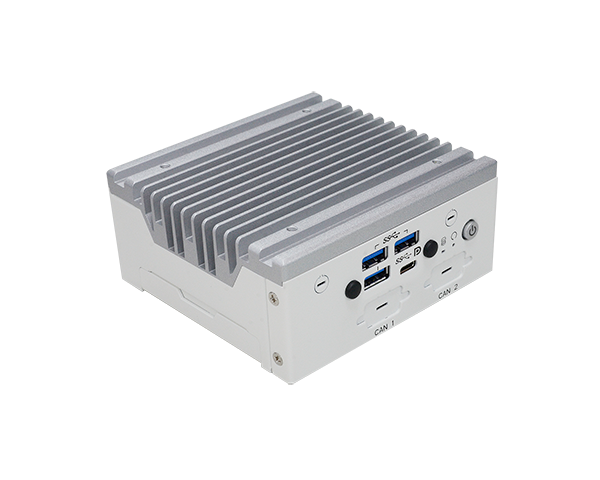

EB100-MTU

Übersicht

Home Industriecomputer Ultrakompakter lüfterloser PC EB100-MTU

Industrial NUC compact system

14th Generation Intel® Ultra 5/ Ultra 7 CPU (12W)

Two DDR5 SODIMM, up to 64GB

Up to -20°C~50°C operation with passive cooling, optional fan cooling 12VDC power in

Ultra compact size (W x H x D): 111 x 51.1 x 106 mm

Supports M.2 2230 E-Key/M.2 2280 M-Key, Storage: M.2 2280 M-key (NVME)

I/O: 2 2.5GbE (TSN/TCC), 2 USB 3.2, 2 Type-C, 2 HDMI, 1 DB9 (RS232/422/485), 1 DB9 (RS232/DIO)

Supports M.2 Hailo AI accelerator card(M.2 E key, optional)

Status : Preliminary Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen

Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen

EB100-MTU Verwandte Tags

#DDR5#Windows 10#Edge AI Computing#Intel® Core™ Ultra processors #AI#Windows 11#Intel#Kompakt-PC#Kompakte Größe#Windows#HDMI#12V DC-in#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#2.5G-Ethernet

EB100-MTU｜Intel®｜Industrial Computers｜DFI

System

Prozessor

Intel® Core™ Ultra Processor (Meteor Lake: U-series)

[Fanless]Intel® Core™ Ultra 7 155U (2 P-Cores x 1.7 GHz, 8 E-Cores x 1.2 GHz, 12 MB cache, 12W)
[Fanless]Intel® Core™ Ultra 5 125U (2 P-Cores x 1.3 GHz, 8 E-Cores x 0.8 GHz, 12 MB cache, 12W)

[W/Fan]Intel® Core™ Ultra 7 155U (2 P-Cores x 1.7 GHz, 8 E-Cores x 1.2 GHz, 12 MB cache, 28W)
[W/Fan]Intel® Core™ Ultra 5 125U (2 P-Cores x 1.3 GHz, 8 E-Cores x 0.8 GHz, 12 MB cache, 28W)

Speicher

2x 262-pin SODIMM up to 64GB
Dual Channel DDR5 4800MHz

BIOS

AMI SPI 256Mbit

Grafik

Controller

Intel® Graphics (Xe-core)

Merkmal

DX12, Open GL 4.6, Vulkan 1.2 (Windows)
Mesa 3D, Open GL 4.6, Vulkan 1.2 (Linux)
HW Decode : 4K60 8b 4:2:0 AVC
HW Encode : 4K60 10b 4:4:4 HEVC/VP9/SCC 4K60 8b 4:2:0 AVC

1 x HDMI1.4b
1 x HDMI2.1

Resolution:
HDMI1.4b: up to 4096x2160@24Hz
HDMI2.1: up to 4060x2160@120Hz or 7680x4320@60Hz

Dualanzeige

2 HDMI

Speicher

intern

1 x M.2 2280 M key (PCIe x4)

Erweiterung

Schnittstelle

1 x M.2 2230 E Key (PCIe/USB2.0)

Ethernet

Controller

2 x Intel® I226IT

LED

Anzeigen

1 x Power LED
1 x Storage LED

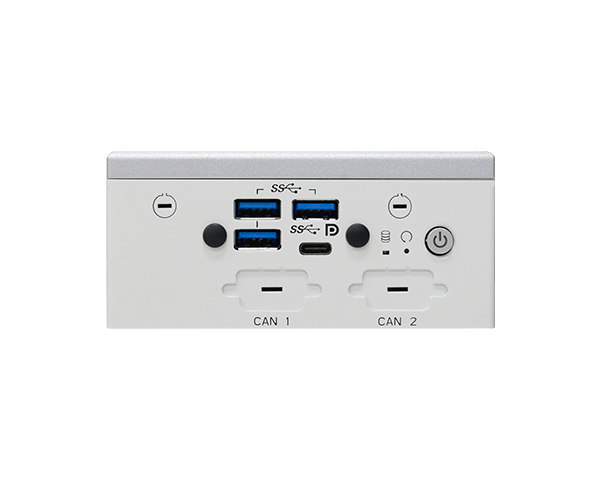

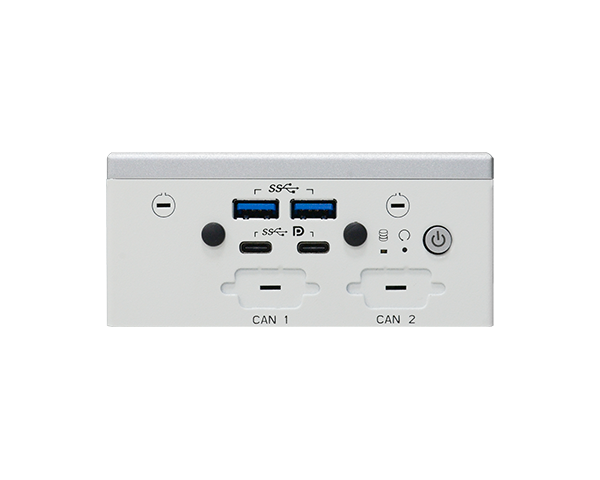

I/O Vorderseite

USB

4 x USB3.2(Gen2x1) or
2 x USB3.2(Gen2x1) & 2 x USB-C(support DP Alt. Mode)

Tasten

1 x Power button
1 x Reset button

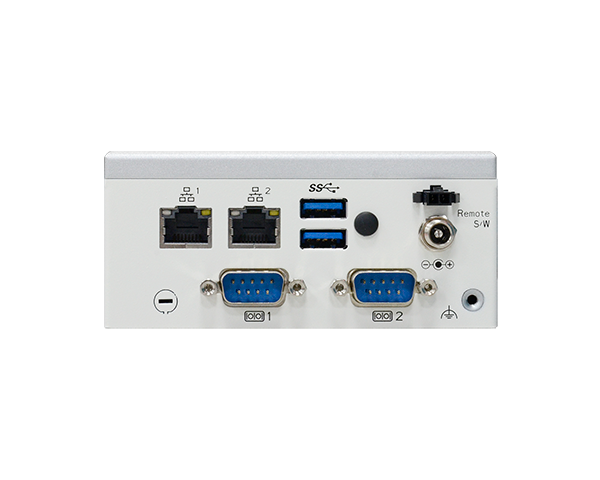

I/O Rückseite

Ethernet

2 x Intel® I226IT (10/100/1000/2500Mbps)

Seriell

1 x RS232/422/485 (default RS232, BIOS selectable)
1 x RS232/8bit DIO (default RS232, BIOS selectable)

1 x HDMI1.4b
1 x HDMI2.1

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Leistung

Anschluss

DC Jack (5.5 x 2.5 mm)

Stromspannung

DC 12V

Betriebssystemunterstützung

Betriebssystem-unterstützung

Windows 10 IoT Enterprise 64-bit
Windows 11

Umgebung

Betriebs-temperatur

[Fanless](CPU TDP 12): -20 to 50°C (wide-temp M.2 SSD)
[W/Fan](CPU TDP 28W): -20 to 70°C (wide-temp M.2 SSD)

Aufbewahrungs-temperatur

-20 to 85°C

Relative Luftfeuchtigkeit

5 to 95% RH (non-condensing)

Mechanismus

Konstruktion

Aluminum + Metal Aluminum

Montage

Wall/VESA rail mount

Abmessungen (B x H x T)

[Fanless]111mm x 49.5mm x 106mm
[W/Fan]111mm x 51.1mm x 106mm

Gewicht

TBD

Standards und Zertifizierungen

Stöße

Operating:
IEC 60068-2-27 Test Ea: Shock Test
Half-Sine, 3G @ 11ms, 18 Shock ±X, ±Y, ±Z (each axis 3 times)

Vibrationen

Operating:
IEC 60068-2-64 Test Fh: Vibration Board-Band Random Test
Random, 1Grms @ 5~500 Hz, 30min
Non-Operating:
IEC 60068-2-6 Test Fc: Vibration Sinusoidal Test
Sweep Sine, 3Grms @ 10~500Hz, 30min

Zertifizierungen

CE, FCC Class A, RoHS

Country of Origin

Taiwan

Produktbegleitmaterial

EB100-MTU Datenblatt (PDF) 861.63KB 2024/08/12
