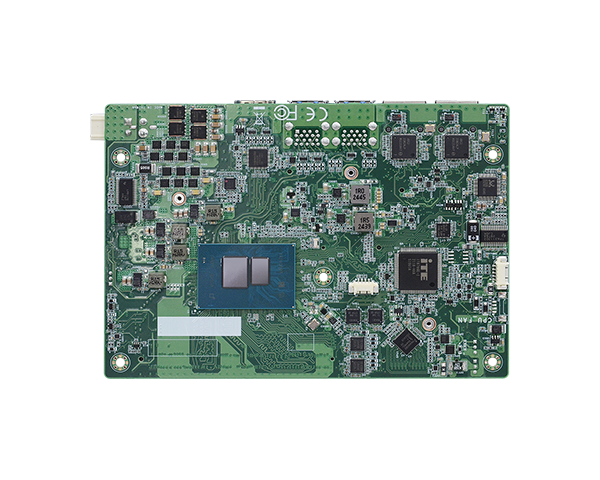

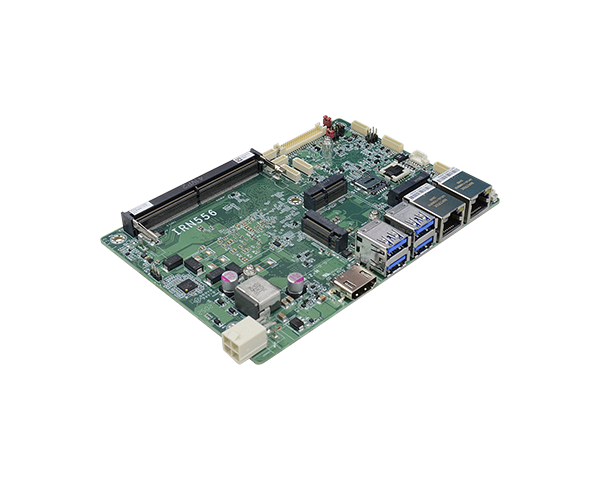

IRN556

Übersicht

Home Industrie-Motherboards 3,5-Zoll-SBC IRN556

Intel® Atom® Processor X Series / N Series (Code Name : Amston Lake/Twin Lake)

1 DDR5 4800MHz SODIMM

Dual Displays: HDMI + LVDS

Multiple Expansion: 1 M.2 E Key, 1 M.2 B Key, 1 M.2 M Key

Rich I/O: 2 Intel GbE, 4 COM, 4 USB 3.2, 2 USB 2.0

Status : Eingeführt Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen

Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen

IRN556 Verwandte Tags

#DDR5#Windows 10#LVDS#Intel Atom® Amston Lake Processors#IoT#Windows 11#Intel#SIM-Slot#Kompakte Größe#4K2K-Anzeige#1G-Ethernet#Windows#Linux#Mehrfache Erweiterung#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#UKCA Zertifizierungen

IRN556｜Intel®｜Industrial Motherboards｜DFI

System

Prozessor

Intel Atom® Processor X Series (Code Name: Amston Lake)
Intel Atom® Processor x7211RE, 2 Cores, 1.0~3.2 GHz, 6 W
Intel Atom® Processor x7433RE, 4 Cores, 1.5~3.4 GHz, 9 W
Intel Atom® Processor x7835RE, 8 Cores, 1.3~3.6 GHz, 12 W
Intel® Processor N series (Code Name: Twin Lake)
Intel® Processor N150, 4 Cores, 1.0~3.6 GHz, 6W
Intel® Core™ 3 Processor N355, 8 Cores, 1.8~3.9 GHz, 15W

Speicher

One 262-pin SODIMM up to 16GB
Single Channel DDR5 4800MHz

BIOS

AMI SPI 256Mbit

Grafik

Controller

Intel® UHD Graphics

Merkmal

OpenGL 4.6, Direct X 12.1, OpenCL 3.0
HW Decode: HEVC, VP9, AV1, AVC
HW Encode: HEVC, VP9, AVC

1 x HDMI
1 x LVDS
HDMI: resolution up to 4096x2160 @ 24Hz
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz

Dualanzeige

HDMI + LVDS

Erweiterung

Schnittstelle

1 x M.2 M key 2242 (PCIe Gen3 x2/SATA3.0)
1 x M.2 B key 3052 (PCIe x1/USB3.0/USB2.0)
1 x nano SIM slot
1 x M.2 E key 2230 (USB2.0/PCIe x1)

Audio

Audiocodec

Realtek ALC888S

Ethernet

Controller

2 x Intel® i210IT(10/100/1000Mbps)

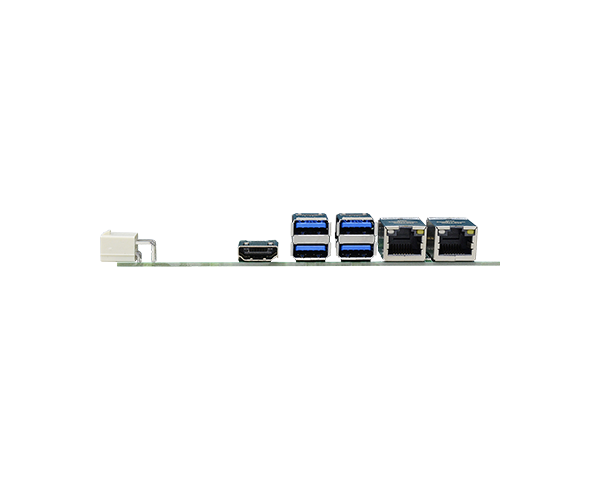

I/O Rückseite

Ethernet

2 x GbE (RJ-45)

USB

4 x USB 3.2

1 x HDMI

I/O Innenseite

Seriell

2 x RS-232/422/485 (1.0mm pitch)
2 x RS-232 (1.0mm pitch)

USB

2 x USB 2.0 (1.0mm pitch)

1 x LVDS LCD Panel Connector

Audio

1 x Audio (Line-out/Mic-in)
1 x Speaker out (5W/8ohm)

DIO

1 x 8-bit DIO

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Sicherheit

TPM

dTPM2.0

Leistung

Typ

9~36V DC

Anschluss

Right Angle Connector (4-pin)

Verbrauch

Typical: x7835RE, 36V @ 0.35A (12.6W) Max: x7835RE, 36V @ 1.25A (45.0W)
Typical: i3-N355, 36V @ 0.35A (12.6W) Max: i3-N355, 36V @ 1.08A (38.88W)
Typical: N150, 36V @ 0.34A (12.24W) Max: N150, 36V @ 0.55A (19.8W)

RTC-Batterie

CR2032 Coin Cell

Betriebssystemunterstützung

Betriebssystemunterstützung (UEFI Only)

Windows 11 & 10 IoT Enterprise (64-bit)
Linux

Umgebung

Temperatur

Operating: -40°C ~ 85°C, -5°C ~ 65°C
Storage: -40°C ~ 85°C

Feuchtigkeit

Operating: 5% ~ 90% RH
Storage: 5% ~ 90% RH

Mittlere Betriebsdauer zwischen Ausfällen

809,938 hrs @ 25°C; 458,347 hrs @ 45°C; 291,792 hrs @ 60°C; 215,309 hrs @ 70°C; 136,953 hrs @ 85°C
Calculation Model: Telcordia Issue 4
Environment: GB, GC - Ground Benign, Controlled

Mechanismus

Abmessungen

3.5" SBC Form Factor
146mm (5.75") x 102mm (4.02")

Höhe

PCB: 1.6mm

Standards und Zertifizierungen

Zertifizierungen

CE, FCC, RoHS, UKCA

Packliste

• 1 IRN556 board
• 1 Heat sink (Height: 29 mm), A71-008359-000G

Country of Origin

Taiwan

Produktbegleitmaterial

IRN556 Datenblatt (PDF) 1.54MB 2025/12/11

Technische Dokumente

IRN556 Anleitung (PDF) 2.6MB 2026/01/27

IRN556 Schnellverweis (PDF) 322.02KB 2026/01/27

Zertifizierungen

IRN556 CE Überprüfung der Einhaltung (PDF) 168.43KB 2026/01/06

IRN556 FCC Überprüfung der Einhaltung (PDF) 168.34KB 2026/01/06

IRN556 FCC Konformitätserklärung (PDF) 227.88KB 2026/01/06

IRN556 CE Konformitätserklärung (PDF) 222.78KB 2026/01/06

IRN556 UKCA Konformitätserklärung (PDF) 259.52KB 2026/01/06

Bestellinformationen

Modellbezeichnung Teilenummer Beschreibung
Modellbezeichnung :
IRN556-TN-x7385RE Teilenummer :
770-IRN5561-000G Beschreibung :
Intel Atom® x7835RE, 8C, 12W, 1 DDR5 SODIMM, HDMI + LVDS, 2 GbE, 2 RS232/422/485, 2 RS232, 2 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -40~85°C
Modellbezeichnung :
IRN556-TN-x7433RE Teilenummer :
770-IRN5561-100G Beschreibung :
Intel Atom® x7433RE, 4C, 9W, 1 DDR5 SODIMM, HDMI + LVDS, 2 GbE, 2 RS232/422/485, 2 RS232, 2 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -40~85°C
Modellbezeichnung :
IRN556-TN-x7211RE Teilenummer :
770-IRN5561-200G Beschreibung :
Intel Atom® x7211RE, 2C, 6W, 1 DDR5 SODIMM, HDMI + LVDS, 2 GbE, 2 RS232/422/485, 2 RS232, 2 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -40~85°C
Modellbezeichnung :
IRN556-BN-N355 Teilenummer :
770-IRN5561-300G Beschreibung :
Intel® Core™ 3 N355, 8C, 15W, 1 DDR5 SODIMM, HDMI + LVDS, 2 GbE, 2 RS232/422/485, 2 RS232, 2 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5~65°C
Modellbezeichnung :
IRN556-BN-N150 Teilenummer :
770-IRN5561-400G Beschreibung :
Intel® N150, 4C, 6W, 1 DDR5 SODIMM, HDMI + LVDS, 2 GbE, 2 RS232/422/485, 2 RS232, 2 USB 3.2, 2 USB 2.0, 9~36 VDC, Fanless, -5~65°C

Optionale Artikel

Artikelname Teilenummer Beschreibung
Artikelname :
Power adapter Teilenummer :
671-106012-000G Beschreibung :
60W, 12V
Artikelname :
4-pin power to DC jack cable Teilenummer :
A81-004051-016G Beschreibung :
Length: 100mm
Artikelname :
1 COM port cable Teilenummer :
A81-015130-018G Beschreibung :
Length: 250mm, 1x COM port
Artikelname :
USB 2.0 cable Teilenummer :
A81-001201-018G Beschreibung :
Length: 200mm, 2 USB ports
Artikelname :
Front panel cable Teilenummer :
A81-009307-001G Beschreibung :
Length: 250mm
Artikelname :
Audio cable Teilenummer :
A81-022043-054G Beschreibung :
Length: 200mm
Artikelname :
Heat spreader Teilenummer :
A71-808366-000G Beschreibung :
Height: 11mm
