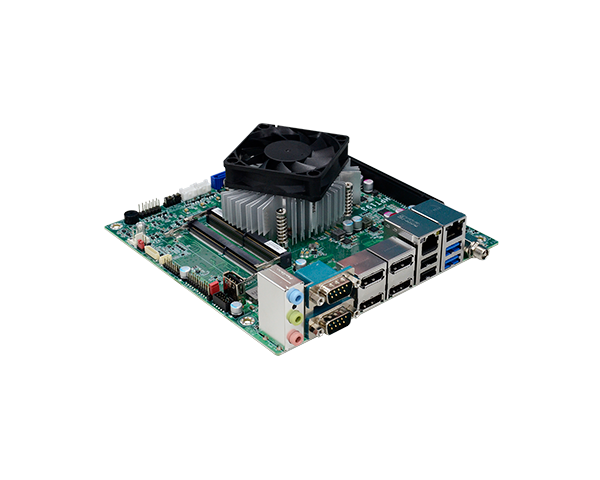

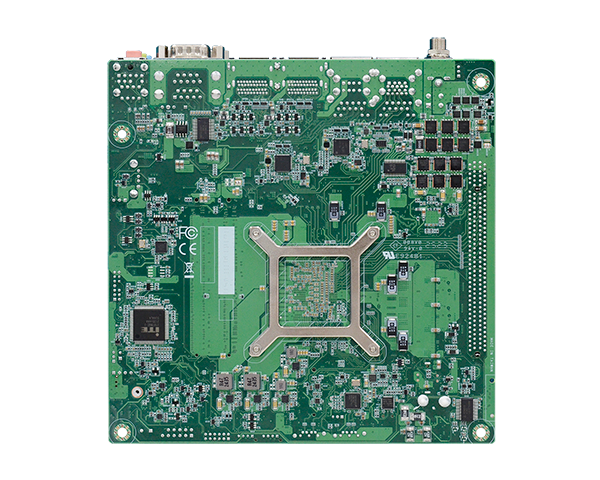

HPT193

Übersicht

Home Industrie-Motherboards Mini-ITX HPT193

AMD® Ryzen™ Embedded 8000 Series Processors

2 DDR5 5600MHz SODIMM up to 64GB

Quad display: 4 DP++

Multiple expansion: 1 PCIE Gen4 x16 Slot (x8 Signal), 1 M.2 M key (PCIE/SATA)

Rich IO :2 2.5GbE RJ45, 2 USB 3 Type- A, 2 USB2.0 Type A, 2 COM D-Sub,1 Audio Jack Line-IN/Line-OUT/Mic-IN, 4 RS232(ccTalk/TTL), 4 USB2.0 headers, Gaming I/O(PCIE,UART/USB2.0,Audio)

Support EXT-OOB (Full)

Status : Preliminary Jetzt Angebot machen

+Vergleichen +Angebot

Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen

Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen

HPT193 Verwandte Tags

#DDR5#M.2#AMD® Ryzen™ Embedded 8000 Series#EXT-OOB (Full)#12~24V DC-in#Windows 11#AMD#4K2K-Anzeige#PCIe x16#Windows#Linux#DP#Mehrfache Erweiterung#RoHS Zertifizierungen#CE Zertifizierungen#FCC Zertifizierungen#Gaming#2.5G-Ethernet

System

Prozessor

AMD® Ryzen™ Embedded 8000 Series Processors, TDP up to 54W
AMD® Ryzen™ Embedded 8845HS, 8C/16T, 8MB Cache, 3.8GHz (5.1GHz), 45W (35-54W)
AMD® Ryzen™ Embedded 8645HS, 6C/12T, 6MB Cache, 4.3GHz (5.0GHz), 45W (35-54W)
AMD® Ryzen™ Embedded 8840U, 8C/16T, 8MB Cache, 3.3GHz (5.1GHz), 28W (15-30W)
AMD® Ryzen™ Embedded 8640U, 6C/12T, 6MB Cache, 3.5GHz (4.9GHz), 28W (15-30W)

Speicher

2 x 262-pin dual-channel SODIMM DDR5 5600/5200/4800MHz with ECC/non-ECC support up to 96GB (48GB per Dimm)

BIOS

AMI SPI 256Mbit

Grafik

Controller

RDNA3 graphics with up to 6 WGPs (Work Group processors)

4 x DP++ display
DP1.2: resolution up to 3840x2160@60Hz

Vierfachanzeige

4 x DP++ display

Erweiterung

M.2

1 x M.2 M Key 2280 slot (PCIE Gen4 x4 or SATA3)

PCIe

1 x PCIE Gen4 x16 slot (x8 Signal)

Gaming I/O

GIO1 (UART, USB2, AUDIO R/L)
GIO2 (PCIE x1)

Audio

Audiocodec

1 x Realtek ALC888S

Ethernet

Controller

2 x Intel I226-V (10/100/1000/2500 Mbps)

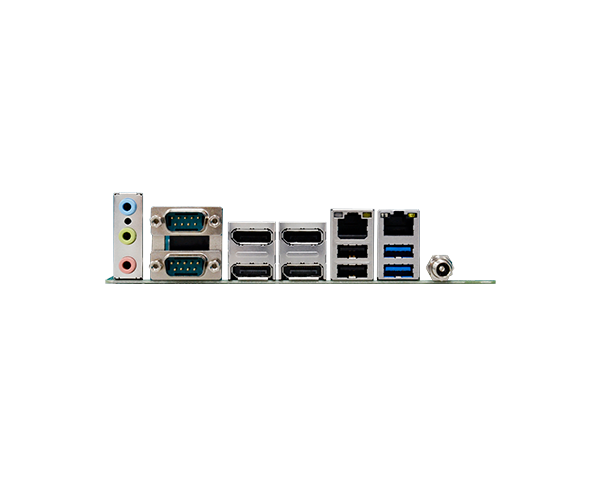

I/O Rückseite

Ethernet

2 x 2.5GbE (RJ-45)

Seriell

1 x Full RS232
1 x RS232/RS422/RS485

USB

2 x USB 3.2 Gen2
2 x USB 2.0

4 x DP++ display

Audio

1 x Front audio (Line-out, Line-in, Mic-in)

I/O Innenseite

Seriell

2 x RS232 / TTL header
2 x RS232 / ccTalk header

USB

4 x USB 2.0 port (pitch 2.0mm)
1 x USB 2.0 vertical Type A

Audio

1 x S/PDIF (audio in & out) (Signal from ALC888S)

SATA

2 x SATA3 (6Gb/s) (one signal shared with M.2 M key, selected by BIOS)
2 x SATA Power

DIO

1 x 8-bit header with power

SMBus/ I2C

2 x I2C
1 x SPI

Case Open

1 1x2p header

Watchdog

Ausgabe und Intervall

System Reset, Programmable via Software from 1 to 255 Seconds

Sicherheit

TPM

dTPM 2.0(Default), fTPM (Option)

Leistung

Typ

Single 12~24V +/-5% DC

Anschluss

DC-in Jack (Request)
Straight Type Connector (4-pin) (Default)

Verbrauch

TBD

RTC-Batterie

CR2032 coin cell

Betriebssystemunterstützung

Microsoft

Windows 11 22H2 GAC
Windows 11 LTSC

Linux

Ubuntu 22.04

Umgebung

Temperatur

Operating: -5 to 65°C
Storage: -40 to 85°C

Feuchtigkeit

10 to 90% RH

Mittlere Betriebsdauer zwischen Ausfällen

TBD

Mechanismus

Abmessungen

Mini-ITX Form Factor
195mm (7.7") x 170mm (6.7")

Höhe

PCB: 1.6mm
Top Side: TBD
Bottom Side: TBD

Standards und Zertifizierungen

Zertifizierungen

CE, FCC, RoHS

Packliste

• 1 HPT193 motherboard
• 1 I/O shield, TBD

Country of Origin

Taiwan

Produktbegleitmaterial

HPT193 Datenblatt (PDF) 1.38MB 2025/10/14
