BT968

System-On-Modules COM Express compact BT968
  • Intel Atom® E3800
  • Dualkanal-DDR3L 1333 MHz SODIMM bis 8 GB
  • 1 VGA, 1 LVDS, 1 DDI (HDMI/DVI/DP)
  • Mehrfache Erweiterung: 3 PCIe x1, 2 SATA 2.0
  • Umfassende I/O: 1 Intel GbE, 1 USB 3.0, 8 USB 2.0
  • 15 Jahre CPU-Lebensdauer bis Q4' 28 (Basierend auf Intel IOTG Roadmap)

Status : Eingeführt

Breiter Temperaturbereich: -40°C~85°C
Lüfterloses Design
Kompakte Größe
1G-Ethernet
Mehrfache Erweiterung
Produktvergleich
Sie haben Artikel. ,Up to 3 items.
Jetzt vergleichen
Angebot
Sie haben ,Up to 3 items.
Jetzt Angebot machen
RoHS Zertifizierungen
CE Zertifizierungen
FCC Zertifizierungen

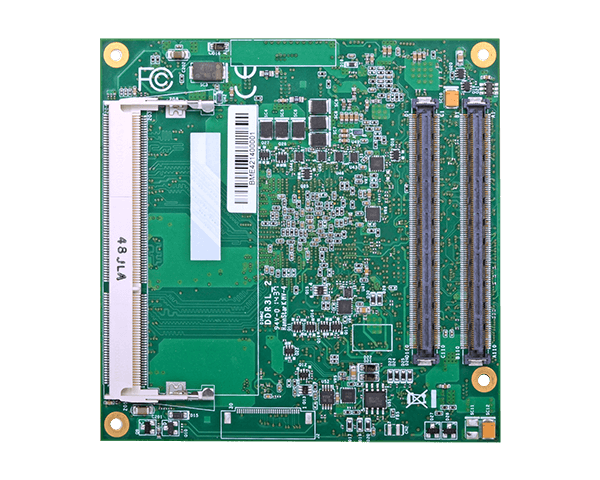

COM Express Type 6, BT968

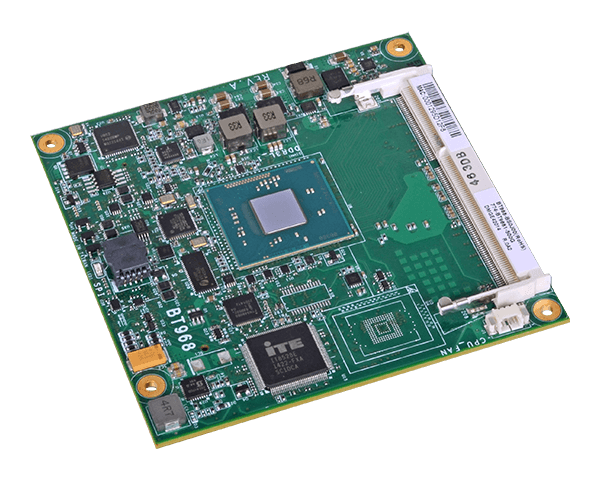

COM Express Type 6, BT968
COM Express Type 6, BT968
System
Prozessor
Intel Atom® Processor E3800 Series, BGA 1170
Intel Atom® E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel Atom® E3827, Dual Core, 1M Cache, 1.75GHz, 8W
Intel Atom® E3815, Single Core, 0.5M Cache, 1.46GHz, 5W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
Intel® Celeron® N2930, Quad Core, 2M Cache, 1.83GHz (2.16GHz), 7.5W
Speicher
Two 204-pin SODIMM up to 8GB
Dual Channel DDR3L 1333MHz
BIOS
AMI 64Mbit BIOS
Grafik
Controller
Intel® HD Graphics
Merkmal
OpenGL 3.2, DirectX 11, OpenCL 1.2
HW Decode: AVC/H.264, MPEG2, VC1, WMV9, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
HW Encode: AVC/H.264, JPEG/MJPEG, HEVC/H.264, VP8, VP9, MVC
Anzeige
1 x DDI (HDMI/DVI/DP)
1 x LVDS/DDI* (HDMI/DVI/DP)
1 x VGA
LVDS: dual channel 24-bit, resolution up to 1920x1200 @ 60Hz
HDMI/DVI: resolution up to 1920x1080 @ 60Hz
DP: resolution up to 2560x1600 @ 60Hz
VGA: resolution up to 1920x1200 @ 60Hz
Erweiterung
Schnittstelle
3 x PCIe x1 or 1 PCIe x4
1 x LPC
1 x I2C
1 x SMBus
2 x Serial (TX/RX)
Audio
Schnittstelle
HD Audio
Ethernet
Controller
1 x Intel® I210AT (10/100/1000Mbps)
I/O
USB
1 x USB 3.0
8 x USB 2.0
SATA
2 x SATA 2.0
eMMC
1 x 4GB/8GB/16GB/32GB eMMC (available upon request)
DIO
1 x 8-bit DIO
Watchdog
Ausgabe und Intervall
System Reset, Programmable via Software from 1 to 255 Seconds
Sicherheit
TPM
Available Upon Request
Leistung
Typ
12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)
Verbrauch
BT968-TS0-E45: 15.88W with E3845 at 1.91GHz and 2 x 4GB DDR3L SODIMM
Betriebssystemunterstützung
Betriebssystem-unterstützung
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
Windows 8.1 Enterprise x86 (32-bit)
Windows 8.1 Enterprise x64 (64-bit)
Windows 10 Enterprise x86 (32-bit)
Windows 10 Enterprise x64 (64-bit)
Umgebung
Temperatur
Operating: 0 to 60°C, -20 to 70°C, -40 to 85°C
Storage: -40 to 85°C
Feuchtigkeit
Operating: 10 to 90% RH
Storage: 10 to 90% RH
Mittlere Betriebsdauer zwischen Ausfällen
777,906 hrs @ 25°C; 394,833 hrs @ 45°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled
Mechanismus
Abmessungen
COM Express® Compact 95mm (3.74") x 95mm (3.74")
Konformität
PICMG COM Express® R2.1, Type 6
Standards und Zertifizierungen
Zertifizierungen
CE, FCC Class B, RoHS
Packliste
Packliste
1 BT968 board
1 Heat spreader: A71-011039-000G
Country of Origin
Country of Origin
Taiwan
Bestellinformationen
  • Modellbezeichnung Teilenummer Beschreibung
  • Modellbezeichnung :
    BT968-TS0-E45
    Teilenummer :
    TBD
    Beschreibung :
    Fanless, Intel Atom E3845, 2 DDR3L SODIMM, -40 to 85°C
  • Modellbezeichnung :
    BT968-TS8-E27
    Teilenummer :
    TBD
    Beschreibung :
    Fanless, Intel Atom E3827, 2 DDR3L SODIMM, 8GB eMMC, -40 to 85°C
  • Modellbezeichnung :
    BT968-TS0-E27
    Teilenummer :
    TBD
    Beschreibung :
    Fanless, Intel Atom E3827, 2 DDR3L SODIMM, -40 to 85°C
  • Modellbezeichnung :
    BT968-TS4-E15
    Teilenummer :
    TBD
    Beschreibung :
    Fanless, Intel Atom E3815, 1 DDR3L SODIMM, 4GB eMMC, -40 to 85°C
  • Modellbezeichnung :
    BT968-BS0-J00
    Teilenummer :
    TBD
    Beschreibung :
    Fanless, Intel Celeron J1900, 2 DDR3L SODIMM, 0 to 60°C
  • Modellbezeichnung :
    BT968-BS0-N30
    Teilenummer :
    TBD
    Beschreibung :
    Fanless, Intel Celeron N2930, 2 DDR3L SODIMM, 0 to 60°C

* The following specifications will be available upon request. Please contact your sales representative for more information.

Optionale Artikel
  • Artikelname Teilenummer Beschreibung
  • Artikelname :
    Heat spreader with heat sink and fan
    Teilenummer :
    761-BT9681-000G
    Beschreibung :
  • Artikelname :
    COM331-B carrier board kit
    Teilenummer :
    770-COM331-000G
    Beschreibung :
  • Artikelname :
    Heat sink
    Teilenummer :
    A71-011054-000G
    Beschreibung :
