KSM-SD Series
トップページ 産業用パネルPCとディスプレイ モジュール型タッチパネルPC KSM-SD Series
  • Supports 9~36V Power Input
  • Multiple Panel Sizes with Resistive/P-Capacitive Touch Screen
  • Front OSD & Accessible 2.5" SATA Drive Bay
  • Support Adaptive Display Platform
  • Fanless Design Intel Core Processor with fanless design
  • 15-Year CPU Life Cycle Support Until Q4' 30 (Based on Intel IOTG Roadmap)

ステータス : 量産中 今すぐ購入する (US)

ワイド電圧: 9~36V DC-in
ファンレス設計
IP65フロントパネル保護
1Gイーサネット
3つの独立ディスプレイ
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
CE 認証
FCC 認証
UKCA 認証
KSM-SD Series 組み込みソリューション搭載: DFI専用マザーボード

KSM-SD Series 関連タグ

#Plug & Play#HMI#IoT#Intel#Mini PCIe#ファンレス設計#IP65フロントパネル保護#1Gイーサネット#Windows#Linux#HDMI#DVI-D#VGA#DP#DDR4#RoHS認証#CE認証#FCC認証

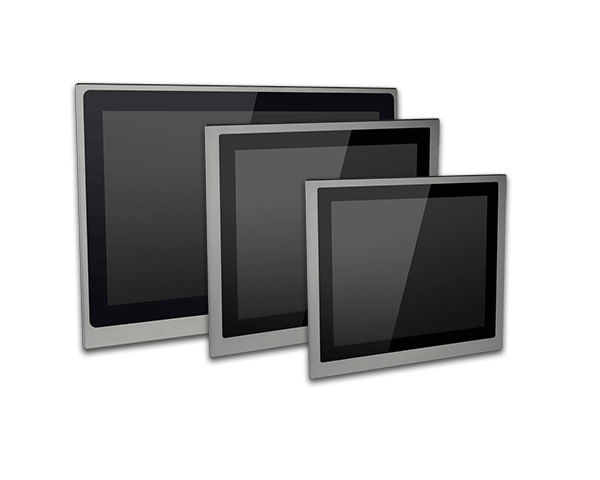

KSM-SD Series | 6th Gen Intel Core | Sky Lake | Modular-Designed Industrial Panel PC | DFI
KSM-SD Series | 6th Gen Intel Core | Sky Lake | Modular-Designed Industrial Panel PC | DFI
システム
プロセッサー
6th Generation Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-6700TE, Quad Core, 8M Cache, 2.4GHz (3.4GHz), 35W
Intel® Core™ i5-6500TE, Quad Core, 6M Cache, 2.3GHz (3.3GHz), 35W
Intel® Core™ i3-6100TE, Dual Core, 4M Cache, 2.7GHz, 35W
チップセット
Intel® H110 Chipset
メモリ
Two 260-pin SODIMM up to 32GB
Dual Channel DDR4 1866/2133MHz
BIOS
Insyde SPI 128Mbit
ディスプレイとタッチスクリーン
ディスプレイ
[KSM150-SD]15" TFT LCD Panel
[KSM156-SD]15.6" TFT LCD Panel
[KSM170-SD]17" TFT LCD Pane
[KSM185-SD]18.5" TFT LCD Panel
[KSM190-SD]19" TFT LCD Panel
[KSM215-SD]21.5" TFT LCD Panel
輝度
[KSM150-SD]300 (cd/m²)
[KSM156-SD]400 (cd/m²)
[KSM170-SD]350 (cd/m²)
[KSM185-SD]450 (cd/m²)
[KSM190-SD]350 (cd/m²)
[KSM215-SD]300 (cd/m²)
バックライトの寿命
[KSM150-SD]70,000 hours
[KSM156-SD]50,000 hours
[KSM170-SD]30,000 hours
[KSM185-SD]50,000 hours
[KSM190-SD]70,000 hours
[KSM215-SD]50,000 hours
Max. Resolution
[KSM150-SD]1024 x 768
[KSM156-SD]1366 x 768
[KSM170-SD]1280 x 1024
[KSM185-SD]1366 x 768
[KSM190-SD]1280 x 1024
[KSM215-SD]1920 x1080
ディスプレイとタッチスクリーン
Touch Type
Projected Capacitive / 5-wire Resistive
グラフィックス
コントローラー
Intel® HD Gen 9 Graphics
機能
OpenGL 5.0, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9
ディスプレイ
1 x VGA
1 x DVI (DVI-D signal)
1 x HDMI/DP (DP available upon request)
VGA: resolution up to 1920x1200 @ 60Hz
DVI: resolution up to 2560x1600 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz or 2560x1600 @ 60Hz
DP: resolution up to 4096x2304 @ 60Hz
トリプルディスプレイ
VGA + DVI (DVI-D signal) + HDMI
VGA + DVI (DVI-D signal) + DP
ストレージ
外部/内部
1 x 2.5" SATA 3.0 Drive Bay
拡張
インターフェイス
1 x Full-size Mini PCIe (PCIe/USB)
1 x Half-size Mini PCIe (USB/mSATA)
イーサネット
コントローラー
1 x Intel® I211AT PCIe (10/100/1000Mbps)
1 x Intel® I219V with iAMT11.0 PCIe (10/100/1000Mbps) (only Core i7/i5 supports iAMT)
LED
インジケーター
1 x Power LED
1 x HDD LED

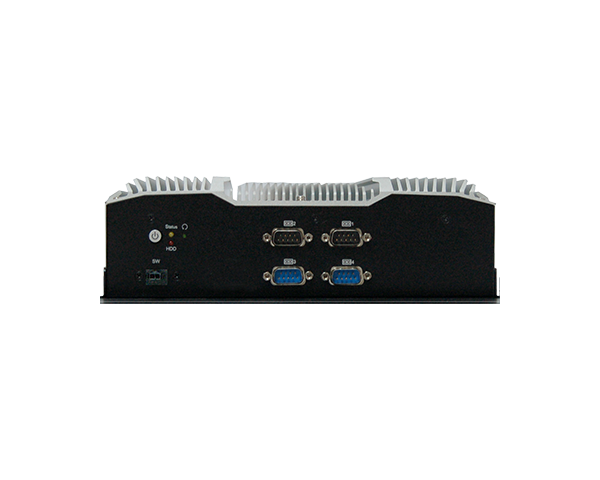

フロントI/O
シリアル
2 x RS-232/422/485 (DB-9) (RS-232 with power)
2 x RS-232/422/485 (DB-9)
USB
1 x USB 2.0
ボタン
1 x Power Button
1 x Reset Button
OSD Keypad
Backlight On-Off / Brightness Up / Brightness Down / Audio Up / Audio Down
LED インジケーター
Power LED / HDD LED / Alarm LED

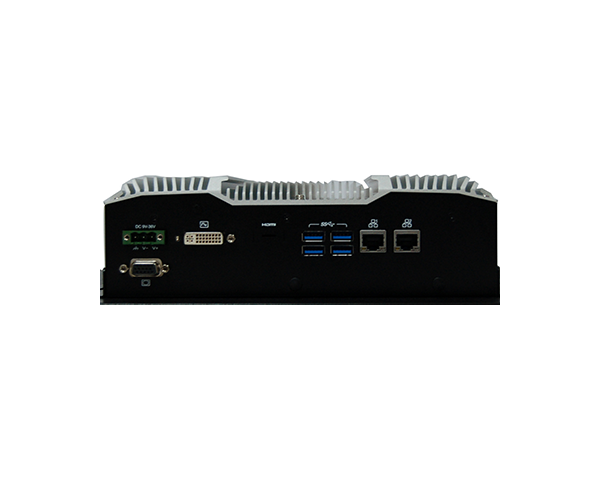

リアI/O
イーサネット
2 x GbE (RJ-45)
USB
4 x USB 3.0 (type A)
ディスプレイ
1 x DVI (DVI-D signal)
1 x HDMI/DP (DP available upon request)
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
電源
タイプ
9~36 VDC Input
12 VDC Input (available upon request)
コネクター
3-pole Terminal Block
OSサポート
OSサポート
Windows 7 (32/64-bit)
Windows 10 IoT LTSB RS1 Enterprise (64bit)
Linux
環境
温度
[KSM150-SD]-20 to 70°C
[KSM156-SD]0 to 60°C
[KSM170-SD]0 to 50°C
[KSM185-SD]0 to 60°C
[KSM190-SD]-20 to 70°C
[KSM215-SD]0 to 60°C
保管温度
[KSM150-SD]-30 to 70°C
[KSM156-SD]-20 to 60°C
[KSM170-SD]-20 to 60°C
[KSM185-SD]-20 to 60°C
[KSM190-SD]-30 to 85°C
[KSM215-SD]-20 to 60°C
相対湿度
5 to 90% RH (non-condensing)
メカニズム
寸法
[KSM150-SD]387 x 320 x 118 mm
[KSM156-SD]407.3 x 277.3 x 97.92 mm
[KSM170-SD]404 x 363.8 x 102.8 mm
[KSM185-SD]472.06 x 314.15 x 102.8 mm
[KSM190-SD]467 x 400 x 118 mm
[KSM215-SD]544.2 x 360.6 x 118 mm
構築
Aluminum + SGCC
IP定格
IP65 Front Panel Protection
取り付け
Panel/VESA Mount 100 x 100 mm
重量
[KSM150-SD]7.7 kg
[KSM156-SD]6.6 kg
[KSM170-SD]8.1 kg
[KSM185-SD]8.1 kg
[KSM190-SD]10 kg
[KSM215-SD]9.4 kg
規格と認証
衝撃
Half sine wave 3G, 11ms, 3 shock per axis
振動
IEC68-2-64
認定
CE, FCC Class A, RoHS
パッキングリスト
パッキングリスト
1 Single Box
1 3 pin Terminal Block Connector
2 Mini PCIe Screw
1 SATA Screw
8 Panel Mount
Note: Please choose "KSM-SD Series product page > Download button" to download the Driver and Manual.
1 Single Box
1 3 pin Terminal Block Connector
2 Mini PCIe Screw
1 SATA Screw
Patent
Patent No. (Taiwan)
I711917
その他
Auto Dimming
Light Sensor
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    KSM150P-SDW36
    部品番号 :
    750-K15002-100G
    説明 :
    15" TFT XGA Fanless Panel PC with Projected Capacitive Touch, Intel® 6th Core Processor, DC Input 9~36V Terminal, F/G SYSTEM RoHS
  • モデル名 :
    KSM150R-SDW36
    部品番号 :
    750-K15002-200G
    説明 :
    15" TFT XGA Fanless Panel PC with Resistive Touch, Intel® 6th Core Processor, DC Input 9~36V Terminal, F/G SYSTEM RoHS
  • モデル名 :
    KSM150P-SDW36-KLU
    部品番号 :
    750-K15002-300G
    説明 :
    15" TFT XGA Fanless Panel PC with Projected Capacitive Touch, OSD, Light Sensor, USB, Intel® 6th Core Processor, DC Input 9~36V Terminal, F/G SYSTEM RoHS
  • モデル名 :
    KSM156P-SDW36
    部品番号 :
    750-K15602-100G
    説明 :
    15.6" TFT XGA Fanless Panel PC with Projected Capacitive Touch, Intel® 6th Core Processor, DC Input 9~36V Terminal, F/G SYSTEM RoHS
  • モデル名 :
    KSM156R-SDW36
    部品番号 :
    750-K15602-200G
    説明 :
    15.6" TFT XGA Fanless Panel PC with Resistive Touch, Intel® 6th Core Processor, DC Input 9~36V Terminal, F/G SYSTEM RoHS
  • モデル名 :
    KSM156P-SDW36-KLU
    部品番号 :
    750-K15602-300G
    説明 :
    15.6" TFT XGA Fanless Panel PC with Projected Capacitive Touch, OSD, Light Sensor, USB, Intel® 6th Core Processor, DC Input 9~36V Terminal, F/G SYSTEM RoHS
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    CPU
    部品番号 :
    143-102402-500G
    143-102303-500G
    143-102701-500G
    143-102401-500G
    説明 :
    Intel® Core™ i7-6700TE, Quad Core, 8M Cache, 2.4GHz (3.4GHz);35W
    Intel® Core™ i5-6500TE, Quad Core, 6M Cache, 2.3GHz (3.3GHz);35W
    Intel® Core™ i3-6100TE, Dual Core, 4M Cache, 2.7GHz;35W
    Intel® Pentium® G4400TE, Dual Core, 3M Cache, 2.4GHz, 35W
  • 品名 :
    Memory
    部品番号 :
    138-540002-100G
    138-580002-100G
    138-5G0161-100G
    説明 :
    4GB DDR4 SODIMM RAM
    8GB DDR4 SODIMM RAM
    16GB DDR4 SODIMM RAM
  • 品名 :
    HDD/SSD
    部品番号 :
    635-550092-050G
    635-500100-200G
    635-610002-110G
    635-605122-110G
    635-602562-120G
    635-601282-190G
    635-600642-150G
    説明 :
    2.5” SATA HDD, 500GB, RoHS
    2.5” SATA HDD, 1TB, RoHS
    2.5" SATA SSD, 1TB MLC, RoHS
    2.5" SATA SSD, 512GB MLC, RoHS
    2.5" SATA SSD, 256GB MLC, RoHS
    2.5" SATA SSD, 128GB MLC, RoHS
    2.5" SATA SSD, 064GB MLC, RoHS
  • 品名 :
    mSATA
    部品番号 :
    638-712803-100G
    638-706405-110G
    638-703206-100G
    638-701605-130G
    638-700805-120G
    638-712803-100G
    638-706405-110G
    638-703206-100G
    説明 :
    mSATA Card, 128GB MLC, RoHS
    mSATA Card, 64GB MLC, RoHS
    mSATA Card, 32GB MLC, RoHS
    mSATA Card, 16GB MLC, RoHS
    mSATA Card, 8GB MLC, RoHS
    mSATA Card, 128GB MLC, RoHS (wide temperature)
    mSATA Card, 64GB MLC, RoHS (wide temperature)
    mSATA Card, 32GB MLC, RoHS (wide temperature)
  • 品名 :
    Wi-Fi
    部品番号 :
    761-110091-000G
    612-110050-300G
    説明 :
    Wi-Fi Kit, SparKLAN, WPEA-121N, w/IPX cable & antenna
    Wi-Fi module, SparKLAN, WPEA-252NI
  • 品名 :
    Power Cord
    部品番号 :
    785-PWRD
    説明 :
    Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
  • 品名 :
    Power Adapter
    部品番号 :
    671-106013-000G
    671-112005-100G
    説明 :
    60W: 12VDC/5A, DC Cord 5.5*2.5mm, Pitch 5mm, LV6, RoHS
    120W: 24VDC/5A, DC Cord 5.5*2.5mm, Pitch 5mm, LV6, RoHS
  • 品名 :
    Panel Mount Kits
    部品番号 :
    761-P15002-000G
    761-P19003-000G
    761-P15002-000G
    761-P19003-000G
    761-KS1851-000G
    761-KS2150-000G
    説明 :
    Panel Mount Kit for PMKS150 RoHS
    Panel Mount Kit for PMKS190 RoHS
    KSM150 Panel Mount Kit RoHS
    KSM170-AL / KSM190-AL Panel Mount Kit RoHS
    KSM185 Panel Mount Kit RoHS
    KSM215-AL Panel Mount Kit RoHS

すべてを変える ─ 適応型ディスプレイプラットフォーム

DFIは、モジュール型タッチパネルPC設計の革新的なアプローチである、「適応型ディスプレイプラットフォーム(ADP)」という新しい製品ライン - KSMを開発しました。このコンピューティングユニットとタッチスクリーンの多様な組み合わせを通じ、ユニット全体ではなく特定のモジュールをアップグレードするだけで、システムインテグレーターにより柔軟でコスト効率の高いソリューションを提供します。ADPテクノロジーを搭載したDFIの新しいタッチパネルPCシリーズは、更新の可能性、容易なメンテナンス、堅牢な設計という利点を備え、ファクトリーオートメーション、交通、ミッションクリティカルなアプリケーションに最適なソリューションです。

設置とメンテナンスが容易

2ステップで完了できるモジュラー設計で、タッチパネルやボックスモジュールの取り付けや交換がこれ以上ないほど容易になります。ADPテクノロジーは、PPCの設置とメンテナンスを容易にできるし、機器のアップグレードまたはメンテナンス時に長期の中断を引き起こさないよう確約します。

オンデマンドの構成

インテルAtomまたはCore iシリーズのプロセッサを搭載し、組込みPCの処理能力とパネルサイズを要件に応じて自由に選択できます。また、30種類以上のI/O拡張モジュールと、抵抗膜方式シングルタッチまたは投影型静電容量方式のマルチタッチディスプレイから選択し、高度にカスタマイズされたソリューションを構築することもできます。

100%自社製ボード

自社生産により生産品質を容易に管理できるし、詐欺や機密性のリスクを回避できます。KSM070-AL/KSM156-ALは100%自社製の産業用マザーボードに基づいて開発されており、オールインワン設計によるメンテナンスのコストを削減し、包括的に品質管理プロセスを通じています。

堅牢な設計

優れた信頼性とグラフィックパフォーマンスを提供する適応型ディスプレイプラットフォームは、ファンレス、防振、ケーブルレスの設計で、幅広い電圧の9~48V DC電源入力と、-40°C~70°Cの広範な温度範囲に対応しています。これらの製品は、交通、物流、航空、海洋セクターなどの過酷な環境下でも24時間365日安定して動作します。

コンバーチブルな電源モジュール

DFI KSM-AL/BMALシリーズは、コスト効率に優れ、省スペースのオンボード組込みコントローラーでMCUを置き換えるための特許を取得したコンバーチブルな電源管理モジュールを搭載し、低電圧電源保護のための遅延オン/オフ時間管理でサポートされているパワーイグニッション(IGN)機能を実現しています。さらにこのシリーズは12V、9~48V、24Vの3つの電源ボードオプションを含む広い電圧範囲の電力モジュールで提供され、車載、AGV及び産業オートメーション市場の多様なニーズに対応しています
