COM332-B(R.B1)|システム・オン・モジュール|DFI

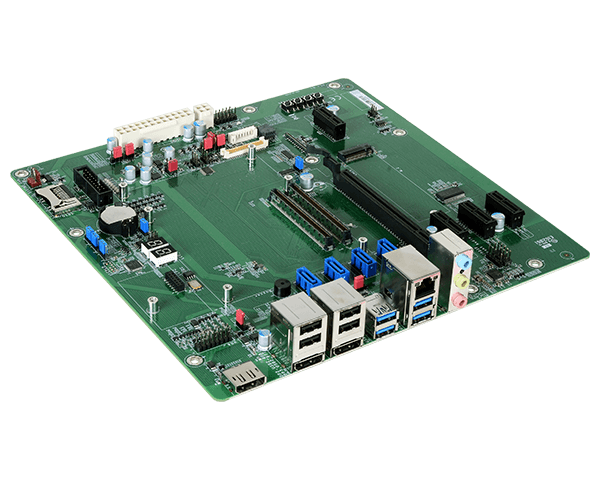

COM332-B(R.B1)
トップページ システム・オン・モジュール キャリアボード COM332-B(R.B1)
  • COM Express® R2.1, Pin-out Type 6
  • Supports Compact and Basic modules
  • Multiple displays: VGA, LVDS, DP, eDP
  • Rich I/O: 1 GbE, 4 USB 3.1, 4 USB 2.0
  • microATX form factor

ステータス : 量産中 今すぐお見積もりする

1Gイーサネット
PCIe x16
VGA
DP
複数の拡張
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
CE 認証
FCC 認証

COM332-B(R.B1) 関連タグ

#1Gイーサネット#PCIe x16#VGA#DP#複数の拡張#RoHS認証#CE認証#FCC認証
COM332-B(R.B1)
COM332-B(R.B1)
COM332-B(R.B1)
グラフィックス
ディスプレイ
1 x VGA
1 x LVDS/eDP (eDP available upon request)
3 x DP
1 x eDP/LVDS (LVDS available upon request)
拡張
インターフェイス
1 x PCIe x16
4 x PCIe x1
1 x M.2 M Key 2280
1 x SDIO
オーディオ
オーディオコーデック
Realtek ALC888S-VD2-GR

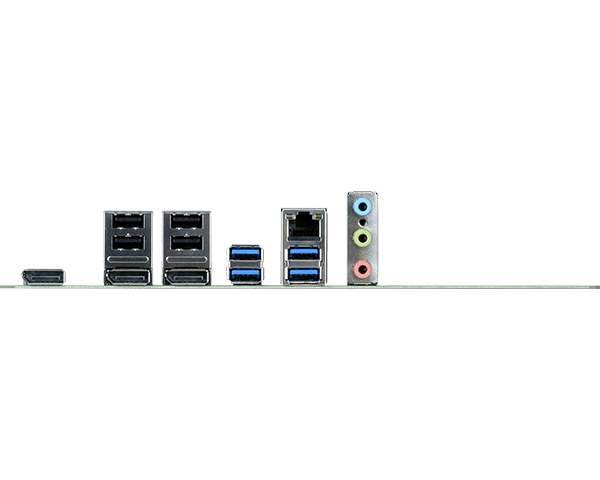

リアI/O
イーサネット
1 x GbE (RJ-45)
USB
4 x USB 3.1 (Gen2)
4 x USB 2.0
ディスプレイ
3 x DP
オーディオ
1 x Line-in
1 x Line-out
1 x Mic-in
内部I/O
シリアル
2 x Serial Interface Connector (TX/RX)
ディスプレイ
1 x VGA (2.54mm)
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
1 x eDP LCD Panel Connector
オーディオ
1 x Audio (Line-out/Mic-in)
1 x S/PDIF
SATA
4 x SATA 3.0 (up to 6Gb/s)
DIO
1 x 8-bit DIO
LPC
1 x LPC
SMBus
1 x SMBus
電源
タイプ
12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)
コネクター
4-pin ATX 12V power
24-pin ATX power
RTCバッテリー
CR2032 Coin Cell
環境
温度
Operating: 0 to 60°C
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
488,117 hrs @ 25°C; 253,684 hrs @ 45°C; 136,621 hrs @ 60°C
Calculation Model: Telcordia Issue 2, Method Case 3
Environment: GB, GC – Ground Benign, Controlled
メカニズム
寸法
microATX Form Factor
244mm (9.6") x 244mm (9.6")
コンプライアンス
PICMG COM Express® R2.1, Type 6
Basic, Compact Modules
規格と認証
認定
CE, FCC, RoHS
パッキングリスト
パッキングリスト
1 COM332-B(R.B1) board
1 Serial ATA data cable (Length: 500mm): 332-553001-005G
1 VGA cable: A81-012000-000G
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    COM332-B(R.B1)
    部品番号 :
    770-CM3322-000G
    説明 :
    Active Thermal, 1 GbE, 4 USB 3.1, 4 USB2.0, 0 to 60°C
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    Serial ATA data cable (Length: 500mm)
    部品番号 :
    332-553001-005G
    説明 :
  • 品名 :
    LPC EXT-RS232 module (4 x RS232 ports)
    部品番号 :
    770-EXTRS1-000G
    説明 :
  • 品名 :
    LPC EXT-RS485 module (4 x RS485 ports)
    部品番号 :
    770-EXTRS1-100G
    説明 :
  • 品名 :
    I/O shield
    部品番号 :
    A49-COM332-010G
    説明 :
