EC700-AL

概要

トップページ産業用コンピューター超小型ファンレスPC EC700-AL

Intel Atom® Processor E3900 Series

DDR3L-1866 memory onboard + 1 SODIMM up to 8GB

Displays: 1 DP/HDMI combo + 1 DP/VGA

Supports 2 Mini PCIe and 1 M.2 E-Key

Rich I/O ports: up to 4 COM and 4 Intel GbE+2 USB or 2 Intel GbE+4 USB

Extended operating temperature: -40 to 70°C (x7-E3950/ x5-E3940/ x5-E3930)

15-Year CPU Life Cycle Support Until Q4' 31 (Based on Intel IOTG Roadmap)

ステータス : 量産中今すぐ購入する (US)

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

EC700-AL 組み込みソリューション搭載：

AL253

4" SBC, Intel Atom® Processor E3900, 1 DDR3L, 1 x M.2 E key, 2 Mini PCIe, 1 VGA/DP, 1 DP++/HDMI

システム

プロセッサー

Intel Atom® Processor E3900 Series, BGA 1296
Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9W
Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6W
Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W
Intel® Celeron® Processor J3355, Dual Core, 2M Cache, 2.0GHz (2.5GHz), 10W
Intel® Celeron® Processor J3455, Quad Core, 2M Cache, 1.5GHz (2.3GHz), 10W

メモリ

2GB/4GB/8GB Memory onboard + one 204-pin SO-DIMM
Dual Channel DDR3L 1866MHz
The system supports a combined maximum memory size of 8GB total

BIOS

AMI SPI 128Mbit (support UEFI/legacy mode)

グラフィックス

コントローラー

Intel® HD Graphics

機能

OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4, MVC, VP9, WMV9, JPEG/MJPEG
HW Encode: H.264, MPEG4, VP8, H.265, MVC

ディスプレイ

1 x DP/HDMI Auto-detection
(DP support 4k/HDMI support 1080p)
1 x DP or 1 x VGA
HDMI: resolution up to 3840x2160 @ 30Hz
DP: resolution up to 4096x2160 @ 60Hz
VGA: resolution up to 1920x1200 @ 60Hz

デュアルディスプレイ

DP/HDMI + DP or DP/HDMI + VGA

ストレージ

内部

Support EMMC up to 8G/16GB/32GB/64GB (optional)
1 x 2.5" SATA bay (7mm SSD)

拡張

インターフェイス

1 x Full-size mSATA (SATA/LPC)
1 x Full-size Mini PCIe (USB2.0/reset/nano-SIM)
1 x M.2 (2230 E Key) (PCIe/USB2.0)

イーサネット

コントローラー

2 or 4 x Intel i210 PCIe (10/100/1000Mbps)

LED

インジケーター

1 x Power LED
1 x Status LED

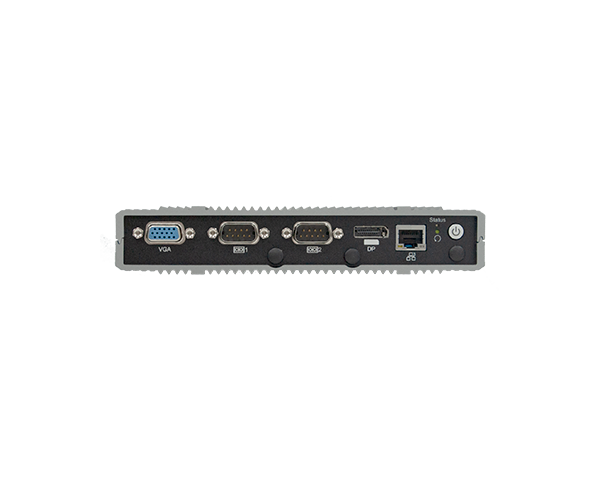

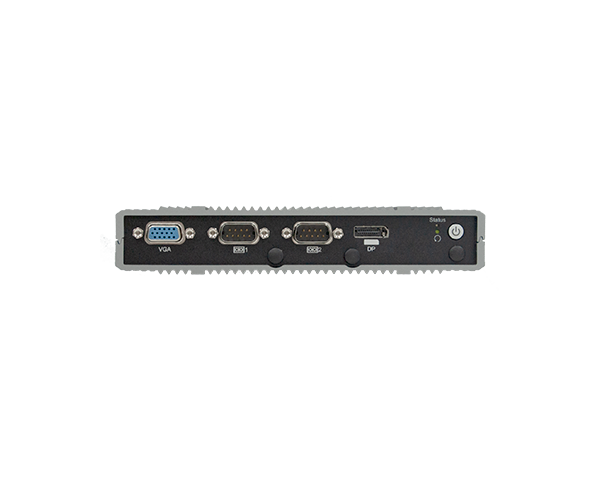

フロントI/O

イーサネット

1 x GbE (RJ45) (configuration options)

シリアル

2 x RS-232/422/485 (DB-9) (8-bit DIO available upon request)

ディスプレイ

1 x DP/HDMI combo (auto-detection)
1 x DP or 1 x VGA (configuration options)

ボタン

1 x Power Button
1 x Reset Button

アンテナ

3 x Wi-Fi Antenna Hole

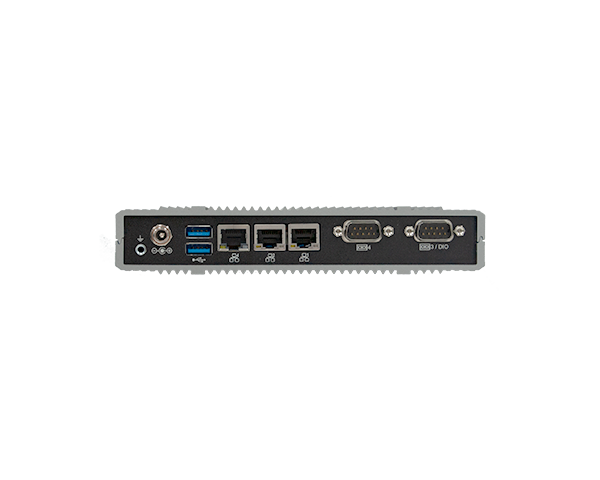

リアI/O

イーサネット

2 or 3 x GbE (RJ-45) (configuration options)

シリアル

2 x RS-232/422/485 (DB-9)

USB

2 or 4 x USB 3.0 (type A) (configuration options)

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

電源

タイプ

Wide Range 9~36V

コネクター

DC Jack

OSサポート

OSサポート (UEFI Only)

Windows 10 IoT (64-bit)
Windows 7 (32/64-bit) Project support
Linux

環境

動作温度

-20 to 60°C
-40 to 70°C

保管温度

-40 to 85°C

相対湿度

5 to 95% RH (non-condensing)

メカニズム

構築

Aluminum + Metal

取り付け

Wall/VESA/DIN Rail Mount (available upon request)

寸法（W×H×D）

180mm x 33mm x 127.8mm

重量

700g

規格と認証

認定

CE, FCC class A, RoHS, CCC, UL, KC

パッキングリスト

• 1 EC700-AL system unit
• Mounting screws for Mini PCIe module
• Mounting screws for M.2 module (8mm & 4mm), washer between 2 M.2 modules
• 1 Quick Installation Guide

Country of Origin

台湾

製品カタログ

Embedded Systems Product カタログ (PDF) 7.23MB 2024/04/03

EC700-AL データシート (PDF) 1.31MB 2023/11/15

技術資料

EC700-AL インストールガイド (PDF) 1.24MB 2020/02/03

EC700-AL マニュアル (PDF) 7.79MB 2023/11/25

認定

EC700-AL RoHS 認定 (PDF) 664.39KB 2024/01/26

EC700-AL CCC 認定 (PDF) 769.22KB 2021/04/19

EC700-AL UL 認定 (PDF) 2.67MB 2021/12/13

EC700-AL CE 認定 (PDF) 219.94KB 2022/04/25

EC700-AL FCC 認定 (PDF) 200.5KB 2022/04/25

EC700-AL KC 認定 (PDF) 281.57KB 2022/11/16

注文情報

モデル名部品番号説明
モデル名 :
EC700-AL 部品番号 :
750-EC7003-000G 説明 :
Fanless, E3950, DDR3L 4GB down, eMMC 64GB, 4LAN, 2USB3.0, DP/HDMI, VGA, -40 to +70C, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-100G 説明 :
Fanless, E3940, DDR3L 4GB down, eMMC 32GB, 4LAN, 2USB3.0, DP/HDMI, DP, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-200G 説明 :
Fanless, E3930, DDR3L 2GB down, eMMC 16GB, 2LAN, 4USB3.0, DP/HDMI, VGA, -40 to +70C, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-300G 説明 :
Fanless, E3930, DDR3L 2GB down, eMMC 8GB, 2LAN, 4USB3.0, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-400G 説明 :
Fanless, N4200, DDR3L 4GB down, eMMC 32GB, 2LAN, 4USB3.0, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-500G 説明 :
Fanless, N3350, DDR3L 2GB down, eMMC 8GB, 2LAN, 4USB3.0, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-600G 説明 :
Fanless, N4200, DDR3L 4GB down, eMMC 32GB, 4LAN, 2USB3.0, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-700G 説明 :
Fanless, E3950, 2 USB 3.0, 4 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-800G 説明 :
Fanless, E3950, 4 USB 3.0, 2 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-900G 説明 :
Fanless, E3940, 2 USB 3.0, 4 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-A00G 説明 :
Fanless, E3940, 4 USB 3.0, 2 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-B00G 説明 :
Fanless, E3930, 2 USB 3.0, 4 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-C00G 説明 :
Fanless, E3930, 4 USB 3.0, 2 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS
モデル名 :
EC700-AL 部品番号 :
750-EC7003-D00G 説明 :
Fanless, N4200, 2 USB 3.0, 4 LAN, DP/HDMI, VGA, F/G SYSTEM, ROHS

オプションアイテム

品名部品番号説明
品名 :
Adapter 部品番号 :
671-106013-000G
671-106012-000G 説明 :
60W 12V inlet C14, locable DC Jack 5.5/2.5mm, cable length 1000mm, wide temp.
60W 12V inlet C14, locable DC Jack 5.5/2.5mm, cable length 1500mm
品名 :
Power Cord 部品番号 :
332-700010-201G
A81-004003-000G
A81-000001-000G
A81-000046-000G 説明 :
Power Cord US 3pin 1830mm Length
Power Cord EU 2pin 1830mm Length
Power Cord China 3pin 1830mm Length
Power Cord JP 3pin 1830mm length (with DFI PSE logo)
品名 :
OS 部品番号 :
921-151350-000G
921-151360-000G 説明 :
Win10 IoT Ent 2019 LTSC MultiLang Entry EPKEA MUV-00005
Win10 IoT Ent 2019 LTSC MultiLang Entry PKEA MUV-00004
品名 :
Memory SO-DIMM 部品番号 :
138-320485-114G
138-340005-115G
138-380003-101G
138-320485-113G
138-340005-126G
138-380003-102G 説明 :
2GB DDR3L 1600Mhz SO-DIMM 1Rx8 256Mx8 CL11 1.35V
4GB DDR3L 1600Mhz SO-DIMM 1Rx8 512Mx8 CL11 1.35V
8GB DDR3L 1600Mhz SO-DIMM 2Rx8 512Mx8 CL11 1.35V
2GB DDR3L 1600Mhz SO-DIMM 1Rx8 256Mx8 CL11 1.35V, wide temp.
4GB DDR3L 1600Mhz SO-DIMM 1Rx8 512Mx8 CL11 1.35V, wide temp.
8GB DDR3L 1600Mhz SO-DIMM 2Rx8 512Mx8 CL11 1.35V, wide temp.
品名 :
SSD MSATA 部品番号 :
638-703203-110G
638-706403-130G
638-712800-160G
638-725600-100G
638-712806-100G 説明 :
32GB, mSATA SSD, SATA3, MLC
64GB, mSATA SSD, SATA3, MLC
128GB, mSATA SSD, SATA3, MLC
256GB, mSATA SSD, SATA3, MLC
128GB, mSATA SSD, SATA3, MLC, Wide Temp
品名 :
SSD 2.5" 部品番号 :
635-600322-1A0G
635-600644-100G
635-601282-1E0G
635-602562-121G
635-605122-130G
635-601286-110G
635-602566-150G
635-605126-140G
635-610006-110G 説明 :
32GB, 2.5" SSD, SATA3, MLC
64GB, 2.5" SSD, SATA3, MLC
128GB, 2.5" SSD, SATA3, MLC
256GB, 2.5" SSD, SATA3, MLC
512GB, 2.5" SSD, SATA3, MLC
128GB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
256GB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
512GB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
1TB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
品名 :
Din Rail Kit 部品番号 :
761-EC7003-000G 説明 :
EC700-AL Din Rail Kit
品名 :
WallMount Kit 部品番号 :
761-EC7003-100G 説明 :
EC700-AL Wallmount Kit
品名 :
VESA Kit 部品番号 :
761-EC7003-002G 説明 :
EC700-AL VESA Kit

* 785-XXX is a group number instead of a unique part number. Please contact your regional sales representative if you need more information.
