ES220-CS｜Intel®｜産業用コンピューター｜DFI

ES220-CS
概要
概要
仕様
ダウンロード
注文情報
見積もり
2
比較
トップページ 産業用コンピューター パフォーマンス小型PC ES220-CS
  • 8th/9th Gen Intel® Core™ Processors with Intel® C246/Q370/H310 Chipset
  • 2 DDR4 SODIMM up to 64GB
  • 2 HDMI 2.0 support 4K Resolution @60Hz
  • Single/Triple Storage: 1 M.2 SSD + 2 2.5" SSD (option) (With RAID Support)
  • Rich I/O Connectivity: 2 Intel GbE, 4 USB 3.1, 2 USB 2.0, 2 COM
  • Acoustic Level: Full Load 36dB @Operating Temperature 45° C
  • 15-Year CPU Life Cycle Support Until Q2' 34 (Based on Intel IOTG Roadmap)

ステータス : 量産中 今すぐ購入する (US)

コンパクトサイズ
4K2Kディスプレイ
Display
DDR4
+比較 +見積もり
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
CE 認証
FCC 認証
ES220-CS 組み込みソリューション搭載： DFI専用マザーボード

ES220-CS 関連タグ

#Edge AI Computing#IoT#Intel#小型PC#コンパクトサイズ#4K2Kディスプレイ#Windows#12V DC-in#DDR4#RoHS認証#FCC認証
ES220-CS
ES220-CS
ES220-CS
ES220-CS
ES220-CS

関連製品:

すべて選択 - 削除
システム
プロセッサー
9th Gen Intel® Core™ Processors, LGA 1151 Socket
Intel® Core™ i7-9700TE Processor (8C/8T, 12M Cache, 3.6GHz, TDP 35W)
Intel® Core™ i5-9500TE Processor (6C/6T, 9M Cache, 3.6GHz, TDP 35W)
Intel® Core™ i3-9100TE Processor (4C/4T, 6M Cache, 3.2GHz, TDP 35W)
8th Gen Intel® Core™ Processors, LGA 1151 Socket
Intel® Xeon® E-2278GEL Processor (8C/16T; Max speed 3.9GHz, TDP 35W) (C246 only)
Intel® Core™ i7-8700T Processor (6C/12T, 12M Cache, 4.0GHz; TDP 35W)
Intel® Core™ i5-8500T Processor (6C/6T, 9M Cache, 3.5GHz; TDP 35W)
Intel® Core™ i3-8100T Processor (4C/4T, 6M Cache, 3.1GHz; TDP 35W)
Intel® Pentium® G5400T Processor (2C/4T, 4M Cache, 3.1GHz; TDP 35W)
Intel® Celeron® G4900T Processor (2C/2T, 2M Cache, 2.9GHz; TDP 35W)
チップセット
Intel® C246/Q370/H310 Chipset
メモリ
2 x 260-pin SODIMM up to 64GB (ECC : C246 only)
Dual Channel DDR4 2666MHz
BIOS
AMI SPI 128Mbit
グラフィックス
コントローラー
Intel® UHD Graphics 610/630
機能
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: AVC/H.264, MPEG2, JPEG, HEVC/H265, VP8, VP9
ディスプレイ
2 x HDMI 2.0
HDMI: resolution up to 4096x2160 @ 60Hz
デュアルディスプレイ
2 x HDMI 2.0
ストレージ
内部
2 x 2.5” SATA bay (optional)
support RAID 0/1
拡張
インターフェイス
1 x M.2 2280 M key (PCIe x4/SATA 3.0)
1 x M.2 2230 E key (PCIe x1/USB2.0), WiFi
イーサネット
コントローラー
2 x Intel® I219/I210IT (10/100/1000Mbps) (Support Intel® iAMT)
LED
インジケーター
1 x Power LED
1 x HDD LED

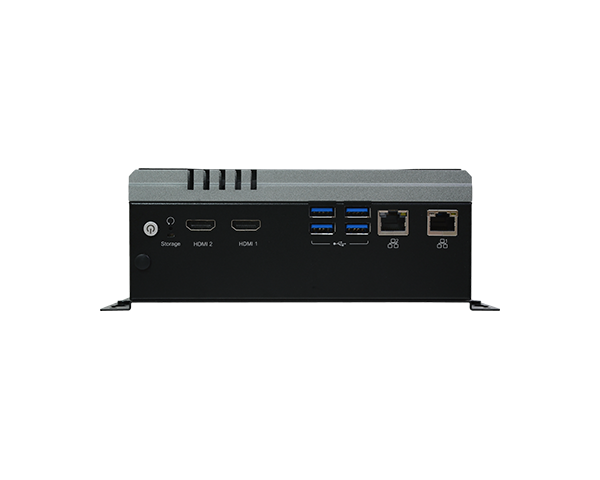

フロントI/O
イーサネット
2 x GbE (RJ-45)
USB
4 x USB 3.1 (type A)
ディスプレイ
2 x HDMI
ボタン
1 x Power Button
1 x Reset Button

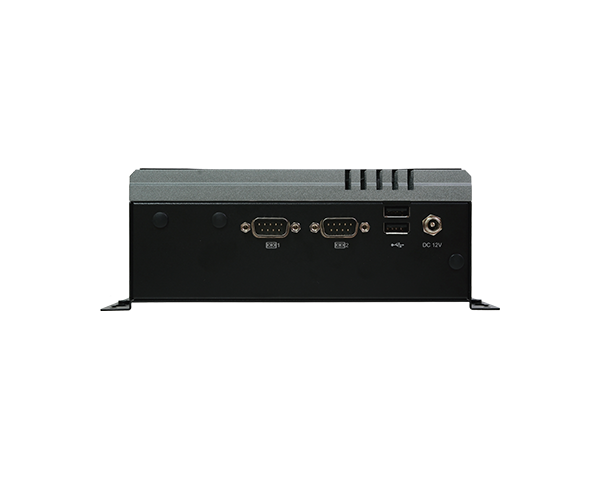

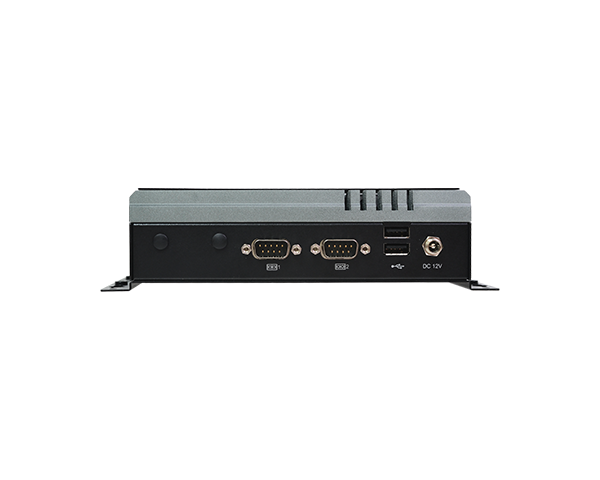

リアI/O
シリアル
2 x RS232/RS422/RS485 (DB9) or
1 x RS232/RS422/RS485 (DB9)(COM1) + 1 x 8bit DIO (DB9)
USB
2 x USB 2.0 (type A)
Wi-Fiアンテナ
2 x Opening Antenna Hole
冷却
ファン
Active Fan
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
セキュリティ
TPM
TPM2.0 (option)
電源
タイプ
12V DC-in jack lockable
External power brick
AC Power 100-250V, 50/60Hz
OSサポート
Microsoft
Windows 10 IoT Enterprise 2019 LTSC + RS5
Windows 10 Professional
環境
動作温度
-5° to 45° C
保管温度
-20° to 60° C
相対湿度
5 to 90% RH
Acoustic Level
Full Load 36dB @op. temp. 45° C
Full Load 30dB @op. temp. 25° C
Idle Mode 26dB @op. temp. 45° C
Idle Mode 21dB @op. temp. 25° C
メカニズム
構築
Metal + Aluminum
取り付け
Wall mount
VESA mount 75x75/10x10cm (optional)
寸法（W×H×D）
175x48.5x120mm (1 Storage: 1 x m.2 SSD)
175x73.5x120mm (3 Storage: 1 x m.2 SSD + 2x 2.5” SSD)
重量
1.315 kg (1 Storage: 1 x m.2 SSD)
1.665 kg (3 Storage: 1 x m.2 SSD + 2x 2.5” SSD)
規格と認証
認定
FCC, CE Class B, ROHs, WEEE
Country of Origin
Country of Origin
台湾
製品カタログ
技術資料
認定
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-000G     説明 :
    ES220-CS, CS251-H310, 2HDMI, 2LAN, 2COM, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-100G     説明 :
    ES220-CS, CS251-Q370, 2HDMI, 2LAN, 2COM, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-200G     説明 :
    ES220-CS, CS251-C246, 2HDMI, 2LAN, 2COM, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-300G     説明 :
    ES220-CS, CS251-H310, 2HDMI, 2LAN, 2OM, 2x 2.5”bay, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-400G     説明 :
    ES220-CS, CS251-Q370, 2HDMI, 2LAN, 2COM, 2x 2.5”bay, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-500G     説明 :
    ES220-CS, CS251-C246, 2HDMI, 2LAN, 2COM, 2x 2.5”bay, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-600G     説明 :
    ES220-CS3S, CS251-C246, i3-9100TE, DDR4 4G ECC x2, SSD 2.5" 128GB x2 + M.2 SATA 128GB GB, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-700G     説明 :
    ES220-CS1S, CS251-Q370, i7-9700TE, DDR4 4Gx2, SSD M.2 PCIe 256GB, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-800G     説明 :
    ES220-CS1S, CS251-H310, I3-9100TE, DDR4 4G, SSD M.2 SATA 128GB, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-900G     説明 :
    ES220-CS3S, CS251-H310, G4900T, DDR4 4G, INNOAGE SATA M.2 64GB TLC w/RJ45, Ubuntu 18.04, F/G SYSTEM, RoHS
  • モデル名 :
    ES220-CS     部品番号 :
     750-ES2200-A00G     説明 :
    ES220-CS3S, CS251-Q370, I5-9500TE, 2x DDR4 4G, INNOAGE SATA 2x 2.5” 128GB TLC w/RJ45, Win10 IoT 2019 Value, F/G SYSTEM, RoHS
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    CPU     部品番号 :
     143-101805-500G
    143-10220G-500G
    143-10220E-500G
    143-10240A-500G
    143-102104-501G
    143-103105-500G
    143-103103-500G
    143-112900-500G     説明 :
    i7-9700TE, 1.8GHz to 3.8GHz, 8C8T, 12M cache, TDP 35W
    i5-9500TE, 2.2GHz to 3.6GHz, 6C6T, 9M cache, TDP 35W
    i3-9100TE, 2.2GHz to 3.2GHz, 4C4T, 6M cache, TDP 35W
    i7-8700T, 2.4GHz to 4GHz, 6C12T, 12M cache, TDP 35W
    i5-8500T, 2.1GHz to 3.5GHz, 6C6T, 9M cache, TDP 35W
    i3-8100T, 3.1GHz, 4C4T, 6M cache, TDP 35W
    G5400T, 3.1GHz, 2C4T, 4M cache, TDP 35W
    G4900T, 2.9GHz, 2C4T, 2M cache, TDP 35W
  • 品名 :
    Memory     部品番号 :
     138-540002-106G
    138-5G0163-102G
    138-580004-102G
    138-540002-107G
    138-580004-103G
    TBD
    TBD
    TBD     説明 :
    4GB DDR4 2666Mhz SO-DIMM 1Rx8 512Mx8 CL19 1.2V
    16GB DDR4 2666Mhz SO-DIMM 2Rx8 1Gx8 CL19 1.2V
    8GB DDR4 2666Mhz SO-DIMM 1Rx8 1Gx8 CL19 1.2V
    4GB DDR4 2666Mhz ECC-SO-DIMM 1Rx8 512Mx8 CL19 1.2V (C246 only)
    8GB DDR4 2666Mhz ECC-SO-DIMM 1Rx8 1Gx8 CL19 1.2V (C246 only)
    32GB DDR4 2666Mhz SO-DIMM 2Rx8 2Gx8 CL19 1.2V
    16GB DDR4 2666Mhz ECC-SO-DIMM 2Rx8 1Gx8 CL19 1.2V (C246 only)
    32GB DDR4 2666Mhz ECC-SO-DIMM 2Rx8 1Gx8 CL19 1.2V (C246 only)
  • 品名 :
    OS     部品番号 :
     921-151310-000G
    921-151320-000G
    921-151340-000G
    921-151330-000G
    642-000W10-000G     説明 :
    Win10 IoT Ent 2019 LTSC MultiLang High End EPKEA
    Win10 IoT Ent 2019 LTSC MultiLang High End PKEA
    Win10 IoT Ent 2019 LTSC MultiLang High Value EPKEA
    Win10 IoT Ent 2019 LTSC MultiLang High Value PKEA
    Win Pro 10 64Bit English 1pk DSP OEI DVD version 1809
  • 品名 :
    Adapter     部品番号 :
     671-110006-100G
    TBD     説明 :
    Power Adapter AC/DC 100W 12V, inlet C14
    Power Adapter AC/DC 160W 12V, inlet C14
  • 品名 :
    Power Cord     部品番号 :
     332-700010-201G
    A81-004003-000G
    A81-000001-000G
    332-054034-005G
    A81-004056-000G
    A81-004031-007G     説明 :
    Power Cord US 3pin 1830mm Length
    Power Cord EU 2pin 1830mm Length
    Power Cord China 3pin 1830mm Length
    Power Cord Japan 3pin 1830mm Length, with PSE logo label on cable (for worldwide)
    Power Cord Japan 3pin 2000mm Length, with PSE logo mark on inlet plug (for Japan)
    DC Cord UL 1185 5.5*2.5*9.5mm with Nut to stripped and tinned; L1000mm
  • 品名 :
    M.2 SSD     部品番号 :
     638-703218-100G
    TBD
    638-712811-100G
    638-725615-100G
    638-712818-100G
    638-725614-100G
    638-751205-100G
    638-701T01-100G
    638-712816-110G
    638-725608-100G
    TBD
    TBD     説明 :
    32GB, M.2 2280 SSD, SATA3 B+M Key, MLC
    64GB, M.2 2280 SSD, SATA3 B+M Key, MLC
    128GB, M.2 2280 SSD, SATA3 B+M Key, MLC
    256GB, M.2 2280 SSD, SATA3 B+M Key, MLC
    128GB, M.2 2280 SSD, SATA3 B+M Key, 3D TLC, PE: 3K
    256GB, M.2 2280 SSD, SATA3 B+M Key, 3D TLC, PE: 3K
    512GB, M.2 2280 SSD, SATA3 B+M Key, 3D TLC, PE: 3K
    1TB, M.2 2280 SSD, SATA3 B+M Key, 3D TLC, PE: 3K
    128GB, M.2 2280, PCIe Gen3x4, M-Key, 3D TLC, PE: 3K
    256GB, M.2 2280, PCIe Gen3x4, M-Key, 3D TLC, PE: 3K
    512GB, M.2 2280, PCIe Gen3x4, M-Key, 3D TLC, PE: 3K
    1TB, M.2 2280, PCIe Gen3x4, M-Key, 3D TLC, PE: 3K
  • 品名 :
    2.5” SSD     部品番号 :
     635-600322-1A0G
    635-600644-100G
    635-601282-1E0G
    635-602562-121G
    635-605122-130G
    635-601286-110G
    635-602566-150G
    635-605126-140G
    635-610006-110G     説明 :
    32GB, 2.5" SSD, SATA3, MLC
    64GB, 2.5" SSD, SATA3, MLC
    128GB, 2.5" SSD, SATA3, MLC
    256GB, 2.5" SSD, SATA3, MLC
    512GB, 2.5" SSD, SATA3, MLC
    128GB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
    256GB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
    512GB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
    1TB, 2.5" SSD, SATA3, 3D TLC, PE: 3K
  • 品名 :
    M.2 WIFI     部品番号 :
     761-OPS150-001G
    TBD     説明 :
    1x intel M.2 2230 AC 3168.NGWG 802.11abgn/ac 1T1R + Bluetooth 4.2, 2x MHF4 to SMA cable 200mm 2x dipole antenna 1x M2x4mm screw
    1x Intel® Wireless-AC 9260, 2230, 2x2 AC+BT, Gigabit No vPRO 2x MHF4 to SMA cable 200mm 2x dipole antenna 1x M2x4mm screw
  • 品名 :
    VESA MOUNT     部品番号 :
     TBD     説明 :
    1x VESA mount bracket for ES220-CS, SGCC 1.2T, Black coating 6x Screw P/W #6-32 L=6mm OD=6.6mm Zn coating 4x M.4*10mm w/spring washer

コンパクトなサイズでパワフルな映像処理を実現

ES220-CSは、17.5×4.8×12cmというコンパクトなサイズでコンピューティング性能を向上させた、極めて静かな高性能ミニコンピューターです。第8/9世代インテル® Core™プロセッサーを搭載し、H.265に限らないビデオコードのハードウェアアクセラレーション機能を備え、最大64GBの容量に対応した最大8コア（信頼性向上のためECCをオプションでサポート）をサポートすることで、メモリ不足を回避し、UHDビデオの処理と出力に必要なあらゆる要素を満たしています。

超鮮明なデュアルHDMI 2.0

もう高精細の映像出力に悩まされることはありません。デュアルHDMI 2.0は、最大4K@60Hzの解像度を持つHDディスプレイを幅広くサポートし、リアルタイムの検査や監視、その他細部にこだわるアプリケーションに適しています。高解像度に加え、60Hzのリフレッシュレートにより、ビデオフレームがよりスムーズに動作し、一般的なデスクトップ操作におけるビデオ帯域不足による遅延の問題を回避すると同時に、生産ラインなどのシナリオでも生産性を高めることができます。

小さなボックスで大容量

鮮明なビジュアルには大容量が必要です。ES220-CSは、オペレーティングシステム用のM.2 2280 M Key（PCIe x4 / SATA 3.0）SSDを1基、オプションで2.5インチSATA SSDを2基サポートし、追加のストレージ容量を提供します。RAIDの多様なタイプで必要なレベルの冗長性とパフォーマンスを満たし、全体的なストレージパフォーマンスとデータ信頼性を向上させます。マルチタスク環境の中で、ES220-CSは顔認識、ネットワーク接続型ストレージ、その他関連アプリケーションを同時に処理することができます。

妨害なし：静音スマートファン

ES220-CSはエネルギー利用の要求に応えるため、熱設計電力を35Wに削減しており、より少ない冷却システムで高性能を発揮します。静音スマートファンは、システムの負荷に応じて回転速度を調整します。フル回転時でもES220-CSの騒音は36dB以下であるため、ビデオ会議室、講義室、屋内検査などの用途に適しています。

包括的なI/Oインターフェイス

ES220-CSは、インテルGbEポート、USB 3.1 Type-AおよびCOMポート、802.11acおよび802.11axを含むオプションWiFiモジュール用のM.2 2230 E-Key（PCIe x1/USB 2.0）スロットの接続により、一般的な周辺機器に最大限対応しています。巨大な帯域幅をベースとして、ビデオ、ネットワーク、その他種類のパケットを含むデータ転送は、高速道路を疾走しているかのように超高速です。
