KIT-M8M Series

概要

トップページ産業用パネルPCとディスプレイオープンフレームパネルPC KIT-M8M Series

NXP i.MX 8M Processor

Open Frame Designed Panel PC

Touch Screen: P-Capacitive Touch supports 10 points

LPDDR4-3200 2GB plus 16GB eMMC on board

Multiple Expansion: M.2 2230 E Key and 3042/2242 B Key

Easy Integration: Easy installation and maintenance

ARM-Based System: Support Android9.0 and Yocto4.3

ステータス : 量産中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

KIT-M8M Series 組み込みソリューション搭載：

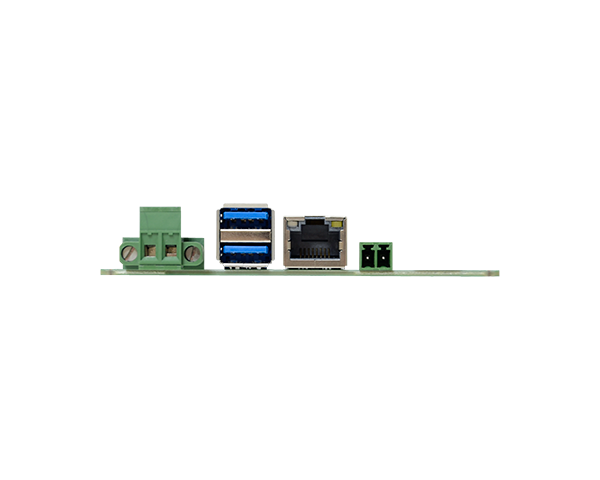

M8M051

2.5" Pico-ITX, NXP i.MX 8M Series, 1 LPDDR4 memory down, 1 M.2 B, 1 M.2 E, 1 LAN, 1 Micro SD, 2 USB 3.1 Gen1, 3 USB 2.0, 3 COM, 1 HDMI/LVDS, Yocto 2.5 on eMMC, Android 9.0, -5 to 65°C, -30 to 80 °C

KIT-M8M Series 関連タグ

#LPDDR4#NXP#ARM#ファンレス設計#1Gイーサネット#Linux#Android#複数の拡張#RoHS認証#CE認証#FCC認証#NXP i.MX 8M

KIT Series｜NXP｜Industrial Panel PCs & Displays｜DFI

KIT-M8M Series｜NXP｜Industrial Panel PCs & Displays｜DFI

システム

プロセッサー

NXP i.MX 8M Dual/Quad Cortex-A53, 1.5GHz

メモリ

2GB Memory on board, Single channel LPDDR4 up to 3200MHz

ディスプレイとタッチスクリーン

輝度

500 cd/m²

バックライトの寿命

[KIT070P-M8M]40,000 hours
[KIT101P-M8M]50,000 hours
[KIT121P-M8M]30,000 hours

Max. Resolution

[KIT070P-M8M]800 x 480
[KIT101P-M8M]1280 x 800
[KIT121P-M8M]1024 x 768

Size/Type

[KIT070P-M8M]7" TFT LCD
[KIT101P-M8M]10.1" TFT LCD
[KIT121P-M8M]12.1" TFT LCD

縦横比

[KIT070P-M8M]16 : 9
[KIT101P-M8M]16 : 10
[KIT121P-M8M]4 : 3

ディスプレイとタッチスクリーン

Touch Type

Projected Capacitive Touch supports 10 points

ストレージ

eMMC

16GB eMMC on board

拡張

インターフェイス

1 x M.2 B key 3042/2242 (USB3.1 Gen1)
1 x M.2 E key 2240 (PCIex1 / USB2.0)

I/O

イーサネット

1 x GbE RJ45

シリアル

1 x RS485

USB

2 x USB3.1 Gen1 Type A
1 x Micro USB2.0

電源

タイプ

VDC 12V input / VDC 9-48V input (by optional)

コネクター

2-poles Terminal Block

OSサポート

Linux

Yocto 4.3

Android

Android 9.0

環境

動作温度

0~50°C with 0.6m/s air flow

保管温度

-30~80°C

相対湿度

5 to 90% RH (non-condensing)

メカニズム

寸法

[KIT070P-M8M]203 x 118 x 39.09 (mm)
[KIT101P-M8M]279.1 x 172.95 x 43.6 (mm)
[KIT121P-M8M]312.9 x 226.25 x 45.2 (mm)

重量

[KIT070P-M8M]0.7 Kg
[KIT101P-M8M]1.0 Kg
[KIT121P-M8M]1.1 Kg

規格と認証

認定

CE / FCC Class A / RoHS

パッキングリスト

1 x Single Box
1 x 2-pin Terminal Block Connector
2 x M2 Screw
1 x Terminal block for RS485

Country of Origin

台湾

製品カタログ

Industrial Panel PCs & Displays カタログ (PDF) 7.44MB 2025/02/18

KIT-M8M Series データシート (PDF) 1.28MB 2024/08/09

認定

KIT-M8M Series RoHS 認定 (PDF) 664.33KB 2024/08/09

注文情報

モデル名部品番号説明
モデル名 :
KIT070P-M8M 部品番号 :
750-KIT0700-000G 説明 :
KIT070P-M8M: 7" TFT WVGA Open frame Panel PC; NXP i.MX 8M Dual Cortex-A53, 2GB LPDDR4, 16GB eMMC, PCAP touch, F/G SYSTEM RoHS
モデル名 :
KIT070P-M8M 部品番号 :
750-KIT0700-100G 説明 :
KIT070P-M8M: 7" TFT WVGA Open frame Panel PC; NXP i.MX 8M Quad Cortex-A53, 4GB LPDDR4, 16GB eMMC, PCAP touch, F/G SYSTEM RoHS
モデル名 :
KIT101P-M8M 部品番号 :
750-KIT1010-000G 説明 :
KIT101P-M8M: 10.1" TFT WXGA Open frame Panel PC; NXP i.MX 8M Dual Cortex-A53, 2GB LPDDR4, 16GB eMMC, PCAP touch, F/G SYSTEM RoHS
モデル名 :
KIT101P-M8M 部品番号 :
750-KIT1010-100G 説明 :
KIT101P-M8M: 10.1" TFT WXGA Open frame Panel PC; NXP i.MX 8M Quad Cortex-A53, 4GB LPDDR4, 16GB eMMC, PCAP touch, F/G SYSTEM RoHS
モデル名 :
KIT121P-M8M 部品番号 :
750-KIT1210-000G 説明 :
KIT121P-M8M: 12.1" TFT XGA Open frame Panel PC; NXP i.MX 8M Dual Cortex-A53, 2GB LPDDR4, 16GB eMMC, PCAP touch, F/G SYSTEM RoHS
モデル名 :
KIT121P-M8M 部品番号 :
750-KIT1210-100G 説明 :
KIT121P-M8M: 12.1" TFT WVGA Open frame Panel PC; NXP i.MX 8M Quad Cortex-A53, 4GB LPDDR4, 16GB eMMC, PCAP touch, F/G SYSTEM RoHS

オプションアイテム

* TBD
