QRB551

概要

トップページ産業用マザーボード 3.5インチSBC QRB551

Qualcomm QRB5165

For Automation

1 GbE LAN: For automation application

CAN bus: For automation equipments integration

2 M.2 Expansions: 1 M.2 E key 2230, 1 M.2 B key 3052/2242

Supports CPU Life Cycle Until 2035

ステータス : 準備中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

システム

プロセッサー

QRB5165, 8x Kryo 585 2.84Ghz

メモリ

POP LPDDR5, 8GB

グラフィックス

コントローラー

Adreno 650 GPU

機能

OpenGL ES 3.2

ディスプレイ

1 x HDMI Type A, w/o audio. 1080P support on Linux.

シングルディスプレイ

HDMI

ストレージ

UFS

Support UFS 3.1, default 128GB

拡張

インターフェイス

1 x M.2 B key 3052/2242 (USB3.1, reserve PCIex1) reference RM502G Quectel
1 x M.2 E key 2230 (PCIe x1) reference QCA6391 Wifi module
1 x Nano SIM slot

オーディオ

オーディオコーデック

Audio codec WCD9385

イーサネット

コントローラー

AX88179A USB3 to GbE controller

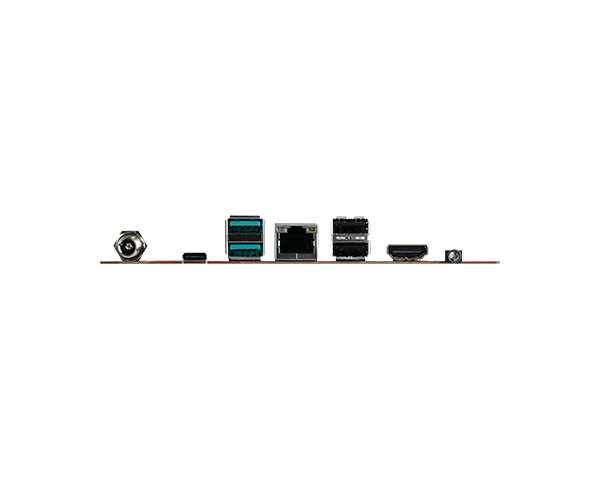

リアI/O

イーサネット

1 x GbE (RJ-45) (optional from rear USB2)

シリアル

1 x RS232/422/485 (DB9)

USB

2 x USB 3.1 Gen1 Type A , 1 x USB 2 Type A
1 x USB 3.1 Type C (device mode only)

DIO

1 x 8-bit DIO terminal block

ディスプレイ

1 x HDMI 1.4

オーディオ

1 x Line out/Mic in audio jack
*This function will be available on the next version.

Debug

1 x Micro USB debug UART

内部I/O

1 x uSD3.0 card

CANBus

1 x CAN bus 2.0b

ファン

1 x FAN 12V PWM control

カメラ

2 x MIPI-CSI2 for 4-lanes camera, CMJ1: reference to OV9282 / CMJ2: reference to IMX577

ウォッチドッグ

出力とインターバル

TBD

電源

タイプ

12VDC

コネクター

Default DC jack , co-lay 2-pole terminal block

消費

TBD

RTCバッテリー

CR2032 Coin Cell

OSサポート

Linux

Ubuntu 20.04 (Linux Kernel 5.4.2)

環境

温度

Operating: 0 to 60C
Storage: -40 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

メカニズム

寸法

3.5" SBC Form Factor
146mm (5.75") x 102mm (4.02")

高さ

PCB: 1mm
Top Side: TBD
Bottom Side: TBD

規格と認証

認定

CE, FCC, RoHS, UKCA

パッキングリスト

1 QRB551 board

Country of Origin

台湾

製品カタログ

QRB551 データシート (PDF) 1.31MB 2024/01/26

技術資料

QRB551 マニュアル (PDF) 2.42MB 2024/02/01

QRB551 クイックリファレンス (PDF) 357.93KB 2024/02/01
