EC543-ADS｜Intel®｜産業用コンピューター｜DFI

EC543-ADS
概要
概要
仕様
ダウンロード
見積もり
2
比較
トップページ 産業用コンピューター ファンレス組み込みシステム EC543-ADS
  • 12th Generation Intel® Core™ with Intel® Q670E
  • Supports DDR4 SODIMM up to 64GB
  • Three independent displays: 1 VGA + 2 HDMI/DP++ (auto detection)
  • Support 4 PoE (EC543-ADS62GA6E-Q)
  • Multiple Expansion: 3 PCIe, 1 PCI, and 3 M.2 slots support NVMe
  • Support 5G communication
  • Operating Temperature: -20 to 60°C

ステータス : 準備中 今すぐお見積もりする

ワイド温度: -20~60°C
ファンレス設計
複数の拡張
DDR4
3つの独立ディスプレイ
5G
PoE LAN
+比較 +見積もり
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
CE 認証
FCC 認証
UKCA 認証
BIS 認証
EC543-ADS 組み込みソリューション搭載： DFI専用マザーボード

EC543-ADS 関連タグ

#12th Gen Intel® Core™ Processor#Windows 10#9~36V DC-in#BIS認証#IoT#Intel#5G#PoE#ファンレス設計#4K2Kディスプレイ#1Gイーサネット#PCIe x16#Windows#Linux#HDMI#VGA#DP#複数の拡張#DDR4#CE認証#FCC認証#UKCA 認証
EC543-ADS

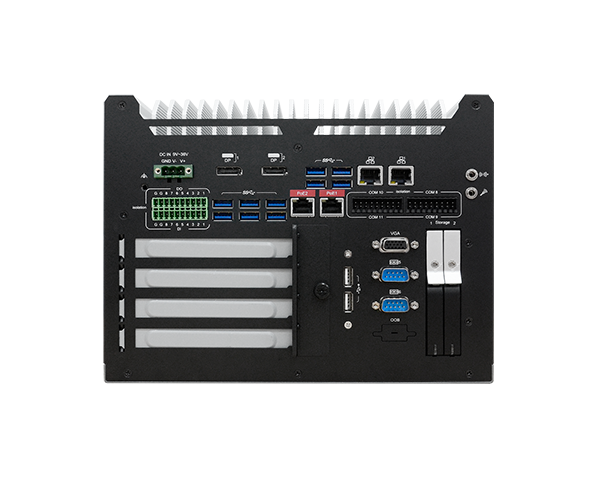

EC543-ADS｜Intel®｜Industrial Computers｜DFI
EC543-ADS｜Intel®｜Industrial Computers｜DFI

関連製品:

すべて選択 - 削除
システム
プロセッサー
12th Generation Intel® CoreTM Processors, LGA 1700
Intel® Core™ i9-12900TE (16 Cores, 30M Cache, up to 4.8GHz); 35W
Intel® Core™ i7-12700TE (12 Cores, 25M Cache, up to 4.6GHz); 35W
Intel® Core™ i5-12500TE (6 Cores, 18M Cache, up to 4.3GHz); 35W
Intel® Core™ i3-12100TE (4 Cores, 12M Cache, to 4GHz); 35W
Intel® Pentium® G7400TE (2 Cores, 6M Cache, 3GHz); 35W
Intel® Celeron® G6900TE (2 Cores, 4M Cache, 2.4GHz); 35W
チップセット
Intel® Q670E Chipset
メモリ
Two 260-pin DDR4 3200MHz SODIMM up to 64GB
BIOS
AMI SPI 128Mbit
グラフィックス
コントローラー
Intel® HD Graphics
機能
OpenGL up to 5.0, DirectX 11, OpenCL 2.1
HW Decode: HEVC/H.265, H.264, M/JPEG, MPEG2, VC1/WMV9, VP8 (8-bit), VP9 (10-bit)
HW Encode: HEVC/H.265, M/JPEG, MPEG2, VP8
ディスプレイ
1 x VGA
2 x HDMI/DP++ (auto detection)

VGA: resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 4096x2160 @ 30Hz
DP++: resolution up to 4096x2304 @ 60Hz
トリプルディスプレイ
VGA + 2 x HDMI/DP++ (auto detection)
ストレージ
インターフェイス
2 x 2.5" SATA 3.0 Drive Bay
support RAID 0/1
拡張
インターフェイス
1 x M.2 2230 E key (PCIe/USB 2.0)
1 x M.2 2280 M key (PCIe x4 NVMe/SATA)
1 x M.2 3042/3052 B key (PCIe/USB 3.0)
1 x PCI slot
1 x PCIe x16 @Gen3, x16 slot
1 x PCIe x4 @Gen3, x8 slot
1 x PCIe x1 @Gen3, x4 slot
オーディオ
オーディオコーデック
ALC888
イーサネット
コントローラー
2 x Intel® i225-IT
インターフェイス
RJ-45
LED
インジケーター
1 x Status LED
1 x HDD LED
フロントI/O
シリアル
4 x RS-232/422/485 (DB-9)
USB
2 x USB 2.0 (type A)
ボタン
1 x Power button
1 x Reset button
アンテナ
6 x Antenna hole
リアI/O
シリアル
[EC543-ADS6881-Q] 2 x RS232
[EC543-ADS62GA6E-Q] 2 x RS232
[EC543-ADS62GA6-Q] 2 x RS232

[EC543-ADSAGE4E-Q] 2 x RS232
[EC543-ADSAGE4E-Q] 4 x RS232/422/485 (w/ 2KV isolation)

[EC543-ADSAGE4-Q] 2 x RS232
[EC543-ADSAGE4-Q] 4 x RS232/422/485 (w/ 2KV isolation)
USB
[EC543-ADS6881-Q]4 x USB 3.1 (Gen2)
[EC543-ADS6881-Q]2 x USB 2.0

[EC543-ADS62GA6E-Q] 4 x USB 3.1 (Gen2)
[EC543-ADS62GA6E-Q] 2 x USB 3.1 (Gen1)
[EC543-ADS62GA6E-Q] 2 x USB 2.0

[EC543-ADS62GA6-Q] 4 x USB 3.1 (Gen2)
[EC543-ADS62GA6-Q] 2 x USB 3.1 (Gen1)
[EC543-ADS62GA6-Q] 2 x USB 2.0

[EC543-ADSAGE4E-Q] 4 x USB 3.1 (Gen2)
[EC543-ADSAGE4E-Q] 6 x USB 3.1 (Gen1)
[EC543-ADSAGE4E-Q] 2 x USB 2.0

[EC543-ADSAGE4-Q] 4 x USB 3.1 (Gen2)
[EC543-ADSAGE4-Q] 6 x USB 3.1 (Gen1)
[EC543-ADSAGE4-Q] 2 x USB 2.0
DIO
[EC543-ADS6881-Q] 8 bits DIO

[EC543-ADS62GA6E-Q] 32 bits DIO (w/ 2KV isolation)
[EC543-ADS62GA6-Q] 32 bits DIO (w/ 2KV isolation)

[EC543-ADSAGE4E-Q] 16 bits DIO (w/ 2KV isolation)
[EC543-ADSAGE4-Q] 16 bits DIO (w/ 2KV isolation)
ディスプレイ
1 x VGA
2 x HDMI/DP++ (auto detection)
オーディオ
1 x Line-out
1 x Mic-in
イーサネット / PoE
[EC543-ADS6881-Q] 2 x GbE (RJ-45)
[EC543-ADS62GA6E-Q] 2 x GbE (RJ-45)
[EC543-ADS62GA6E-Q] 4 x PoE
[EC543-ADS62GA6-Q] 6 x GbE (RJ-45)
[EC543-ADSAGE4E-Q] 2 x GbE (RJ-45)
[EC543-ADSAGE4E-Q] 2 x PoE
[EC543-ADSAGE4-Q] 4 x GbE (RJ-45)
ウォッチドッグ
出力とインターバル
System reset, programmable via software from 1 to 255 seconds
セキュリティ
TPM
TPM 2.0
電源
タイプ
Wide range 9~36V
コネクター
3-pole terminal block
2-pin power extension switch connector
OSサポート
Microsoft
Windows 10 IoT Enterprise 64 Bit
Linux
Linux (available upon request)
環境
動作温度
-20 to 60°C (SSD or mSATA)
保管温度
-20 to 85°C
相対湿度
5 to 95% RH (non-condensing)
メカニズム
構築
Metal + Aluminum
取り付け
Wall mount
寸法（W×H×D）
255.3 x 195 x 221.1mm
重量
5.4 kg
規格と認証
衝撃
Half sine wave 3G, 11ms, 3 shock per axis
振動
IEC68-2-64
認定
CE, FCC Class A, UKCA, BIS
パッキングリスト
パッキングリスト
• 1 EC543-ADS system unit
• 1 M.2 slot screws
• 1 terminal block 3-pole for DC input
• 1 cable with 2 wire stripped and tinned to DC jack
Country of Origin
Country of Origin
台湾
製品カタログ

第12世代インテル® Core™プロセッサーの凄まじい力を実感

第12世代Intel® Core™プロセッサーを搭載したDFIのEC543-ADSは、堅牢なパフォーマンスを確約します。CPU製品のラインナップで多様な選択肢を用意しており、ベンダーは性能要件に最適な製品を選択できます。高性能なPコアと電力効率に優れたEコアを組み合わせたインテルのAlder Lakeアーキテクチャは、シングルスレッド・マルチスレッドを問わず、両方のワークロードを最適化します。これにより、要求の厳しいアプリケーション向けの処理能力が向上し、電力効率も改善され、長時間の稼働に適しています。

強力なDDR4サポートでシステムのメモリを驚異的な64GBまで拡張

コンパクトなSO-DIMMフォームファクタで3200MHzで動作する、DDR4メモリによって構成された最大64GBのシステムメモリ容量は、マルチタスク、データ集約型アプリケーション、仮想化に十分なメモリで、最も要求の厳しいワークロードをサポートします。

5Gコネクティビティの力を解放

EC543-ADSは、M.2 Bキー3042/3052による高速5Gワイヤレス接続を備えており、リアルタイムのデータ転送、リモート管理、その他の接続要件を容易にします。

それぞれ独立した強力な3つのディスプレイオプションを体験

アプリケーションによっては、適応可能なディスプレイソリューションが必要になる場合があります。EC543-ADSは、1つのVGAディスプレイコネクタと2つのHDMI/DP++ポートを備えており、HDMIとDisplayPortの両方の接続に対応することで、このようなニーズに対応します。最大3台の独立したディスプレイを設置可能で、重要プロセスの監視、データの可視化、必要情報の表示など、さまざまなニーズに対応する多彩な構成を実現します。

幅広いI/O接続ソリューション

EC543-ADSは広々とした 1 PCIe x16スロットを搭載し、接続オプションを強化します。また、さまざまなニーズに対応する、多様なI/O接続ポートを搭載しています。その選択肢には、2つのGigabitイーサネットポート、6つのCOMシリアルポート、4つのUSB 3.1ポート、2つのUSB 2.0ポートが含まれています。この汎用性により、さまざまな周辺機器やデバイスに対応する柔軟な構成を実現でき、アプリケーション間のネットワーク、シリアル通信、USBデバイスにおけるシームレスな接続性と互換性が確約されます。

4つのPoEポートで、いつでも強力な接続性を提供

EC543-ADSは、4つのPoE（Power over Ethernet）ポートを備え、幅広いネットワーク機器にシームレスな接続性と電力供給を維持します。この機能により、設置プロセスが簡素化され、システム全体の効率が向上するため、イーサネット接続による信頼性の高い電力供給を必要とするさまざまなネットワーキングアプリケーションに理想的なソリューションとなっています。

3つのM.2スロットによる多彩な拡張性

EC543-ADSは、コンパクト設計の制限を超えるために、3つの多用途M.2スロットを備えています。これらのM.2スロットの凄まじい力を活かし、革新を引き起こし、システムの性能とカスタマイズの可能性を思いのままに支配できます。

広い温度範囲に対応する耐久性を実現した環境設計

EC543-ADSは、-20℃～60℃の広範な動作温度範囲に対応しており、インテル IOTGロードマップに基づく15年間のCPUライフサイクルサポートを確保します。ファンレス設計であるため、静音動作を実現するとともに、メンテナンスの必要性も抑えられ、信頼性の向上につながります。CE、FCC Class A、UKCA、RoHSといった認証を取得しており、国際規格に対応しています。デフォルトでMicrosoft Windows 10 IoT Enterprise 64bit版をサポートしており、Windowsベースの産業用アプリケーションと互換性があります。ご要望に応じてLinux OSへのサポートも提供でき、多様な導入ニーズにお応えします。
