HPT171

概要

トップページ産業用マザーボードミニITX HPT171

AMD® Ryzen™ Embedded 8000 Series Processors

2 DDR5 5600MHz SODIMM up to 64GB

Quad display: 4 DP++ or 3 DP++ + 1 M.2 A display

Multiple expansion: 1 PCIE Gen4 x16 Slot (x8 Signal), 1 M.2 M key (PCIE/SATA), 1 M.2 A key (LVDS/eDP/HDMI/DP/VGA) and M21(USB 2.0) module support, 1 DFI eMMC modular port

Rich IO :2 2.5GbE RJ45, 2 USB 3 Type- A, 2 USB2.0 Type A, 2 COM D-Sub,1 Audio Jack Line-IN/Line-OUT/Mic-IN, 4 RS232(ccTalk/TTL), 4 USB2.0 headers, Gaming I/O(UART/USB2.0/Audio Line out)

Support EXT-OOB (Full)

10-Year CPU Life Cycle Support Until Q4' 33 (Based on AMD Roadmap)

ステータス : サンプル提供可能今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

システム

プロセッサー

AMD® Ryzen™ Embedded 8000 Series Processors, TDP up to 54W
AMD® Ryzen™ Embedded 8845HS, 8C/16T, 8MB Cache, 3.8GHz (5.1GHz), 45W (35-54W)
AMD® Ryzen™ Embedded 8645HS, 6C/12T, 6MB Cache, 4.3GHz (5.0GHz), 45W (35-54W)
AMD® Ryzen™ Embedded 8840U, 8C/16T, 8MB Cache, 3.3GHz (5.1GHz), 28W (15-30W)
AMD® Ryzen™ Embedded 8640U, 6C/12T, 6MB Cache, 3.5GHz (4.9GHz), 28W (15-30W)

メモリ

2 x 262-pin dual-channel SODIMM DDR5 5600/5200/4800MHz with ECC/non-ECC support up to 96GB (48GB per Dimm)

BIOS

AMI SPI 256Mbit

グラフィックス

コントローラー

RDNA3 graphics with up to 6 WGPs (Work Group processors)

ディスプレイ

4 x DP++ or 3 x DP++ + 1 x M.2 A display
DP1.2: resolution up to 3840x2160@60Hz

クアッドディスプレイ

4 x DP++ or 3 x DP++ + 1 x M.2 A display

拡張

eMMC

1 x eMMC B2B header, Support DFI eMMC module

M.2

1 x M.2 M Key 2280 slot (PCIE Gen4 x4 or SATA3)
1 x M.2 A Key, Standoff at 3030 (DP, USB 2.0)
　Support M2A-display 3042 module (LVDS, eDP, HDMI, DP, VGA)
　Support M2A-M21 3060 (USB 2.0)

PCIe

1 x PCIE Gen4 x16 slot (x8 Signal)

Gaming I/O

GIO (UART, USB2, AUDIO R/L)

オーディオ

オーディオコーデック

1 x Realtek ALC888S
1 x Realtek ALC105(3W)

イーサネット

インターフェイス

2 x Intel I226-V (10/100/1000/2500 Mbps)

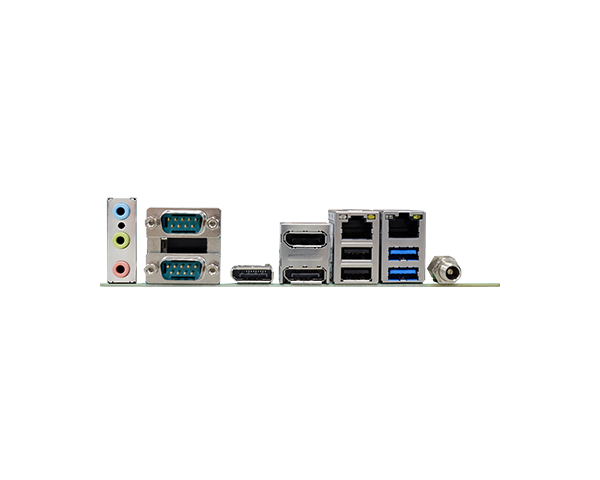

リアI/O

イーサネット

2 x 2.5GbE (RJ-45)

シリアル

1 x Full RS232
1 x RS232/RS422/RS485

USB

2 x USB 3.2 Gen2
2 x USB 2.0

ディスプレイ

4 x DP++ or 3 x DP++ + 1 x M.2 A display

オーディオ

1 x Front audio (Line-out, Line-in, Mic-in) (Co-layout with audio header and line-out / mic-in audio jack by request)

内部I/O

シリアル

2 x RS232 / TTL header
2 x RS232 / ccTalk header

USB

4 x USB 2.0 port (pitch 2.0mm)
1 x USB 2.0 vertical Type A

オーディオ

1 x 3W Speaker L/R header (Amp controller: ALC105)
1 x S/PDIF (audio in & out) (Signal from ALC888S)

SATA

2 x SATA3 (6Gb/s) (one signal shared with M.2 M key, selected by BIOS)
2 x SATA Power

DIO

1 x 8-bit header with power

SMBus/ I2C

1 SMBus / 1 x I2C

Case Open

1 1x2p header

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

電源

タイプ

dTPM 2.0(Default), fTPM (Option)

コネクター

DC-in Jack (Default)
Straight Type Connector (4-pin) (available upon request)

消費

Idle: HPT171-CB-8845HS 45W: 12V@ 0.83A (9.96W)
Max: HPT171-CB-8845HS 45W: 12V@ 8.16A (97.92W)

RTCバッテリー

CR2032 coin cell

OSサポート

Microsoft

Windows 11 22H2 GAC
Windows 11 LTSC

Linux

Ubuntu 22.04

環境

温度

Operating: -5 to 65°C
Storage: -40 to 85°C

湿度

10 to 90% RH

MTBF

HPT171-CB-8845HS. 304,440 hrs @ 25°C; 127,632 hrs @ 45°C; 58,382 @ 60°; 33,032 hrs @ 70°C;
Calculation model: Telcordia Issue 4 Environment: GB, GC – Ground Benign, Controlled

メカニズム

寸法

Mini-ITX Form Factor
195mm (7.7") x 170mm (6.7")

高さ

PCB: 1.6mm
Top Side: 20mm
Bottom Side: 3mm

規格と認証

認定

CE, FCC, RoHS

パッキングリスト

• 1 HPT171 motherboard
• 1 IO shield
　－4 DP, A49-HPT171-000G
　－3 DP, A49-HPT171-010G

Country of Origin

台湾

製品カタログ

Industrial Motherboards & Embedded SBCs カタログ (PDF) 18.6MB 2026/01/14

DFI Application Brochure-Gaming Embedded System (PDF) 2.93MB 2025/12/09

HPT171 データシート (PDF) 1.67MB 2026/02/25

特定のアプリケーションシステムカタログ (PDF) 5.72MB 2026/01/14

技術資料

HPT171 クイックリファレンス (PDF) 390.29KB 2026/03/03

HPT171 マニュアル (PDF) 3.32MB 2026/03/03

注文情報

モデル名部品番号説明
モデル名 :
HPT171-CB-8845HS(45W) 部品番号 :
770-HPT1711-000G 説明 :
HPT171-CB-8845HS: Rear I/O (3 DP++, 2 2.5GbE, 2 USB3.2, 2 USB2.0, 2 COM, 1 AUDIO JACK), Internal I/O (M.2 M/A Key, 5 USB2.0, 4RS232), DC-Jack, Normal Temp -5~65°C
モデル名 :
HPT171-CB-8645HS(45W) 部品番号 :
770-HPT1711-100G 説明 :
HPT171-CB-8645HS: Rear I/O (4 DP++, 2 2.5GbE, 2 USB3.2, 2 USB2.0, 2 COM, 1 AUDIO JACK), Internal I/O (M.2 M/A Key, 5 USB2.0, 4RS232), DC-Jack, Normal Temp -5~65°C
モデル名 :
HPT171-CB-8840U(28W) 部品番号 :
770-HPT1711-200G 説明 :
HPT171-CB-8840U: Rear I/O (3 DP++, 2 2.5GbE, 2 USB3.2, 2 USB2.0, 2 COM, 1 AUDIO JACK), Internal I/O (M.2 M/A Key, 5 USB2.0, 4RS232), DC-Jack, Normal Temp -5~65°C
モデル名 :
HPT171-CB-8640U(28W) 部品番号 :
770-HPT1711-300G 説明 :
HPT171-CB-8640U: Rear I/O (4 DP++, 2 2.5GbE, 2 USB3.2, 2 USB2.0, 2 COM, 1 AUDIO JACK), Internal I/O (M.2 M/A Key, 5 USB2.0, 4RS232), DC-Jack, Normal Temp -5~65°C

オプションアイテム

品名部品番号説明
品名 :
eMMC6-4G 部品番号 :
774-EMMCBD1-000G 説明 :
EMMC Board: EMMC Board 64G for EC700-ADN, -40℃~+85℃
品名 :
eMMC-128G 部品番号 :
774-EMMCBD1-200G 説明 :
EMMC Board: EMMC Board 128G for EC700-ADN, -40℃~+85℃
品名 :
M2A-HDMI 部品番号 :
774-M2AHDM-000G 説明 :
M2A-HDMI20: DFI M.2 A key DP-to-HDMI 2.0 Internal Module
品名 :
M2A-VGA 部品番号 :
774-M2AVGA-000G 説明 :
M2A-VGA: DFI M.2 A key DP-to-VGA Internal Module
品名 :
M2A-LVDS 部品番号 :
774-M2ALVD-000G 説明 :
M2A-LVDS: DFI M.2 A key DP-to-LVDS Display Module
品名 :
M2A-DP 部品番号 :
774-M2ADP1-000G 説明 :
M2A-DP: DFI M.2 A key DP-to-Internal DP Module w/re-driver
品名 :
M2A-EDP 部品番号 :
774-M2AEDP-000G 説明 :
M2A-EDP: DFI M.2 A key DP-to-EDP Display Module
品名 :
M2A-M21 部品番号 :
770-M2AM21-000G
770-M2AM21-100G
770-M2AM21-200G 説明 :
M2A-M21: DFI M.2 A key-to-M.2 M/B key(PCIE) (3042) adapter wi SIM slot, 4 USB2.0
M2A-M21: DFI M.2 A key-to-M.2 M/B key(USB3/2) (3042) adapter wi SIM slot, 4 USB2.0
M2A-M21: DFI M.2 A key to USB module with 2 USB3.2 Gen1, 4 USB2.0
品名 :
HDMI-to-DVI cable 部品番号 :
A81-013010-017G 説明 :
DVI CABLE, DVI-I 24+5P W/SCREW to HDMI, L=300mm
品名 :
Audio cable 部品番号 :
A81-022034-016G
A81-022036-016G 説明 :
Line-out/Mic-in, Length: 300mm, w/bracket
Line-out/Mic-in, Length: 110m
品名 :
Speaker 部品番号 :
293-130020-010G 説明 :
SPEAKER 3W,150mm
品名 :
COM port cable 部品番号 :
A81-015011-001G
A81-015019-004G 説明 :
1-port D-Sub, Length: 250mm, w/bracket
1-port D-Sub, Length: 250mm
品名 :
DIO cable 部品番号 :
A81-009159-018G 説明 :
Loopback, Length: 100mm
品名 :
Front Panel cable 部品番号 :
A81-009615-016G 説明 :
Length:270mm
品名 :
SATA cable 部品番号 :
A81-002144-018G 説明 :
Serial ATA data & power cable w/lock (Length: 300mm)
品名 :
SATA PWR adapter cable 部品番号 :
A81-009794-018G 説明 :
SATA Power 5P/1.25mm to4P/2.5mm,Length: 100mm
品名 :
USB 2.0 cable 部品番号 :
A81-001091-016G 説明 :
USB 2.0 2-port cable (Length: 250mm,Pitch 2.0mm) W/Bracket
