EC700-ASL/EC710-ASL

概要

トップページ産業用コンピューター超小型ファンレスPC EC700-ASL/EC710-ASL

Intel® Processor Industrial RE Series

On Board OOB built-in

Slim and fanless design for limited-space condition

Intel TCC within the system

On Board DDR5 & eMMC Support

Up to Quad Display Support via HDMI/USB-C/VGA, Quad display support by Dev

Support OOB

ステータス : 準備中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

EC700-ASL/EC710-ASL 組み込みソリューション搭載： DFI Proprietary Motherboard

EC700-ASL/EC710-ASL｜Intel®｜Industrial Computers｜DFI

EC710-ASL｜Intel®｜Industrial Computers｜DFI

システム

プロセッサー

[EC700-ASL] Intel® Industrial RE Series
[EC700-ASL] Intel® Processor X7433RE 4 Cores, 1.5GHz to 3.4GHz
[EC700-ASL] Intel® Processor X7213RE 2 Cores, 2.0GHz to 3.4GHz
[EC700-ASL] Intel® Processor X7211RE 2 Cores, 1.0GHz to 3.2 GHz
[EC700-ASL] Intel® Processor X7835RE 8 Cores, 1.3GHz to 3.6GHz
[EC700-ASL] *TCC default disable in BIOS setting

メモリ

8GB/16GB LPDDR5 4800 Memory down

BIOS

AMI SPI 256Mbit (supports UEFI boot only)

グラフィックス

コントローラー

Intel® UHD Graphics

機能

Execution Units: Up to 32 EUs
3D API:
· Open GL 4.6, DirectX12, Vulkan 1.2 (Windows)
· Mesa 3D, OpenGL 4.6, Vulkan 1.2 (Linux)
Precision: FP32, FP16, INT8
Compute: OpenCL 3.0

ディスプレイ

1 x VGA
1 x HDMI 1.4
1 x USB-C (DP1.2 Alt. Mode)

ストレージ

内部

1 x M.2 2280 M key (PCIe Gen3/SATA)
*A heatsink & a thermal pad are required.

eMMC

eMMC module insert available

拡張

インターフェイス

1 x M.2 2230 E key (USB 2.0/PCIe, support CNVi)
1 x M.2 3042/3052 B key: USB3.0/USB2.0/PCIe with SIM
1 x M.2 2242/2280 M key (*PCIe/SATA)
*PCIe: PCIex2 support by project

オーディオ

オーディオコーデック

REALTEK ALC888S

イーサネット

コントローラー

2 x Intel Ethernet controller i226 2.5GbE(TSN support by project)
1 x Intel Ethernet controller i210 GbE (support DFI OOB function)

LED

インジケーター

1 x Power LED
1 x Storage LED

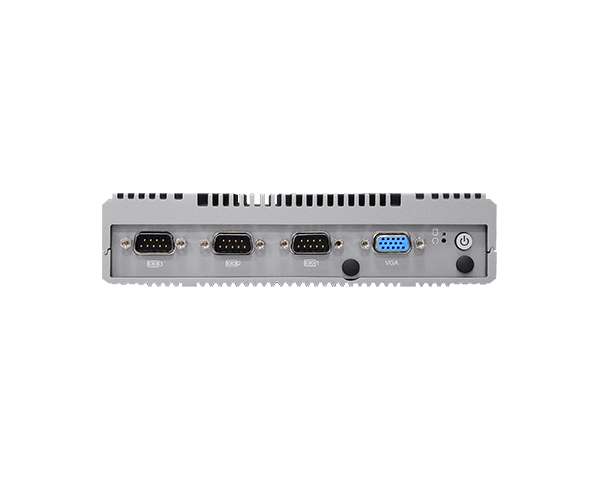

フロントI/O

シリアル

COM 1/2: RS232/422/485
COM 3: RS232

ディスプレイ

1 x VGA

ボタン

1 x Power Button
1 x Reset Button

アンテナ

2 x antenna holes

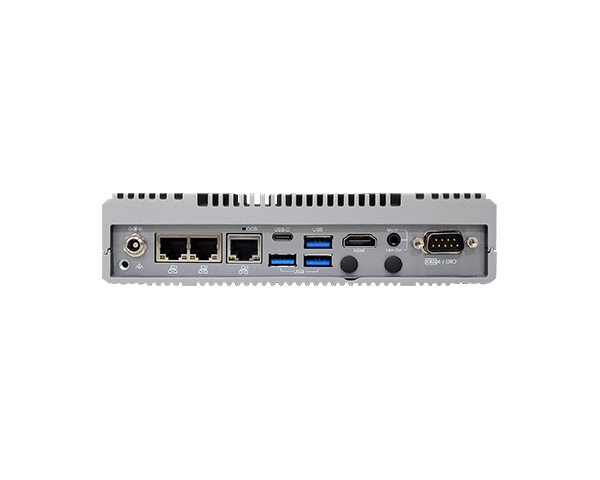

リアI/O

イーサネット

2 x 2.5GbE RJ45
1 x GbE RJ45 (support DFI OOB)

シリアル

COM 4: RS232/DIO

USB

3 x USB 3.2 type A
1 x USB-C 3.2

ディスプレイ

1 x HDMI

オーディオ

1 x 3.5mm Line out/Mic In

アンテナ

2 x antenna holes

ストレージ

1 x MicroSD (Opt.)

ウォッチドッグ

出力とインターバル

System reset, programmable via software from 1 to 255 seconds

セキュリティ

TPM

TPM 2.0 support

電源

タイプ

Wide range 9~36VDC

コネクター

2.5mm DC Jack

RTCバッテリー

RTC battery CR2032

OSサポート

Microsoft

Windows® 11 IoT Enterprise

Linux

Ubuntu 22.04

環境

動作温度

-40 to 60°C with 0.2m/s air flow

保管温度

-40 to 85°C

相対湿度

10 to 90% RH (non-condensing)

メカニズム

構築

Aluminum + Metal

取り付け

[EC700-ASL] Wall mount/VESA Mount/DIN-Rail

寸法（W×H×D）

[EC700-ASL] 180 x 33 x 127.8 mm

重量

[EC700-ASL] TBD

規格と認証

衝撃

(During Operation)
30G, IEC-60068-2-27
MIL-STD-810G

振動

(During Operation)
3 Grms, IEC 60068-2-64
MIL-STD-810G

認定

CE, FCC, RoHS, UKCA

パッキングリスト

1 System unit

Country of Origin

台湾

製品カタログ

EC700-ASL/EC710-ASL データシート (PDF) 1.47MB 2025/01/13

注文情報

モデル名部品番号説明
モデル名 :
EC700-ASL 部品番号 :
750-EC7005-400G 説明 :
Sys Height 33mm, Intel® Processor X7433RE, 16GB Memory down, -40 to 60°C, I/O( 3 USB-A + 1 USB-C, 2 2.5GbE + 1 1 GbE, 2 RS232/422/485, 1 RS232, 1 RS232/DIO), Display( 1 HDMI, 1 VGA, 1 DP 1.2 Alt. Mode via USB-C), Expansion( M.2 M key: PCIe/SATA(auto detect), M.2 B Key: USB3.0 /USB2.0/PCIe, M.2 E Key: USB2.0/PCIe), DFI OOB
モデル名 :
EC700-ASL 部品番号 :
750-EC7005-000G 説明 :
Sys Height 33mm, Intel® Processor X7835RE, 16GB Memory down, -40 to 60°C, I/O( 3 USB-A + 1 USB-C, 2 2.5GbE + 1 1 GbE, 2 RS232/422/485, 1 RS232, 1 RS232/DIO), Display( 1 HDMI, 1 VGA, 1 DP 1.2 Alt. Mode via USB-C), Expansion( M.2 M key: PCIe/SATA(auto detect), M.2 B Key: USB3.0 /USB2.0/PCIe, M.2 E Key: USB2.0/PCIe), DFI OOB

* *One more display output via USB-C by Opt. **EC710-ASL with 43mm system height by project support.

オプションアイテム

品名部品番号説明
品名 :
Adapter 部品番号 :
671-106012-000G 説明 :
60W 12V inlet C14, locable DC Jack 5.5/2.5mm, cable length 1500mm
品名 :
Power Cord 部品番号 :
332-700010-201G
A81-004003-000G
A81-000001-000G
A81-000046-000G 説明 :
Power Cord US 3pin 1830mm Length
Power Cord EU 2pin 1830mm Length
Power Cord China 3pin 1830mm Length
Power Cord JP 3pin 1830mm length (with DFI PSE logo)
品名 :
Mount Kits 部品番号 :
761-EC7004-000G
761-EC7004-100G
761-EC7004-200G
761-EC7004-300G 説明 :
EC700-ASL Din Rail Kit for 33mm height chassis
EC700-ASL/EC710-ASL wall mount Kit
EC700-ASL/EC710-ASL VESA mount Kit
EC710-ASL Din Rail Kit for 43mm height chassis
品名 :
EMMC Module 部品番号 :
774-EMMCBD1-000G
774-EMMCBD1-200G 説明 :
EMMC Board 64GB, -40°C~+85°C
EMMC Board 128GB, -40°C~+85°C
