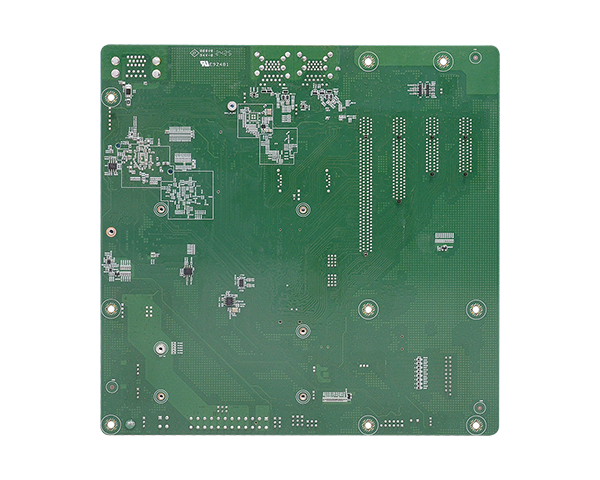

COM336

概要

トップページシステム・オン・モジュールキャリアボード COM336

PICMG COM Express® R3.1, Type 7 basic & compact modules

1 CEI 10Gb LAN Mini MEZZ slot, support 10GBASE-KR Ethernet MAC Speed

Multiple Expansion: 1 PCIe x8, 2 PCIe x4, 1 PCIe x16, 1 SDIO

Rich I/O: 1 10G LAN, 2 1G LAN, 4 USB 3.2 type A, 4 USB 2.0, 2 SATA 3.0

ステータス : 準備中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

拡張

インターフェイス

1 x PCIe x8
2 x PCIe x4
1 x PCIe x16
1 x SDIO

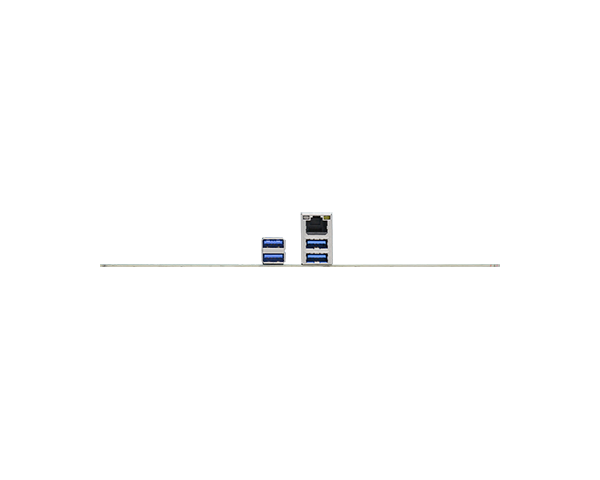

I/O

イーサネット

1 x CEI 10Gb LAN Mini MEZZ slot, support 10GBASE-KR Ethernet MAC Speed
2 x 1GbE LAN (RJ-45) (one from module; another from BMC for remote management)

USB

4 x USB 3.2 type A
4 x USB 2.0

内部I/O

シリアル

1 x Serial Interface Connector (TX/RX)

ディスプレイ

1 x VGA from BMC

SATA

2 x SATA 3.0

DIO

1 x 8-bit DIO

LPC

1 x LPC

SMBus

1 x SMBus

I2C

1 x I2C

電源

タイプ

12V, 5VSB, VCC_RTC (ATX mode)
12V, VCC_RTC (AT mode)

コネクター

4-pin ATX 12V power
24-pin ATX power

RTCバッテリー

CR2032 Coin Cell

環境

温度

Operating: -20 to 70°C
Storage: -40 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

メカニズム

寸法

microATX Form Factor
244mm (9.6") x 244mm (9.6")

コンプライアンス

PICMG COM Express® R3.1, Type 7 basic & compact modules

規格と認証

認定

CE, FCC, RoHS

パッキングリスト

• 1 COM336 board
• 1 Serial ATA data cable (Length: 500mm), 332-553001-005G
• Standoff (M2.5*12), A33-525019-A20G

ベースボード管理コントローラー (BMC)

プロセッサー

AST2500 (non-BMC sku optional by request)

SDRAM

8Gb memory down
DDR4 2400 512M x16 SDRAM

ディスプレイ

Through BMC to convert VGA signal
VGA display resolution up to 1920x1200

イーサネット

RTL8211F LAN PHY
Support 10/100/1000M Ethernet MAC Speed
RJ45 x1

UART

COM port protocol: RS232
Connector type: DB9

SMBus

(for slave) From COMe BTB connector reserve pin

Country of Origin

台湾

製品カタログ

COM336 データシート (PDF) 778.02KB 2026/01/08

技術資料

COM336 マニュアル (PDF) 3.15MB 2025/03/24

注文情報

モデル名部品番号説明
モデル名 :
COM336 部品番号 :
770-COM3361-000G 説明 :
BMC, 10G LAN, 2 GbE, 4 USB 3.2, 4 USB 2.0, ATX/AT Power, Active thermal, -20 to 70°C
モデル名 :
COM336 部品番号 :
770-COM3361-100G 説明 :
10G LAN, 2 GbE, 4 USB 3.2, 4 USB 2.0, ATX/AT Power, Active thermal, -40 to 85°C
モデル名 :
MMZ10G-X5574 部品番号 :
770-MMZ10G1-000G 説明 :
X557-AT4 LAN PHY, LAN connector: RJ45 x4
モデル名 :
MMZ10G-NSFP 部品番号 :
770-MMZ10G1-200G 説明 :
Native SFP+ from module LAN PHY, LAN connector: SFP+ x4

オプションアイテム

品名部品番号説明
品名 :
Serial ATA data cable 部品番号 :
332-553001-005G 説明 :
Length: 500mm
品名 :
LPC EXT-RS232 module 部品番号 :
770-EXTRS1-000G 説明 :
4 x RS232 ports
