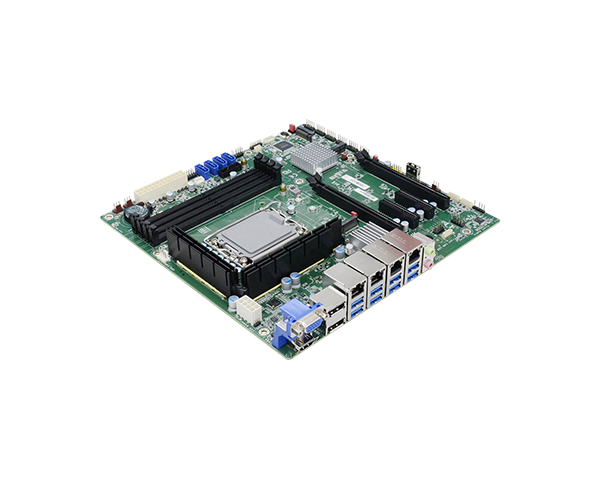

ARS310-W880/Q870

概要

トップページ産業用マザーボードマイクロATX ARS310-W880/Q870

Intel® Core™ Ultra Processors with Intel® W880/Q870 Chipset

4 DDR5 UDIMM up to 192GB

Supports 4 independent displays: VGA, 2 DP++, HDMI

Supports 4K resolution

Multiple expansion: 2 PCIe x16, 2 PCIe x4, 1 M.2 E key, 2 M.2 M key, 4 SATA 3.0

Rich I/O: 2 2.5GbE + 2 10GbE, 6 COM, 8 USB 3.2 Gen2, 2 USB 3.2 Gen1, 3 USB 2.0

Typically supports 10-Year CPU Life Cycle Until Q1’32 (Based on Intel IOTG Roadmap)

EXT-OOB (Full)

ステータス : 準備中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

ARS310-W880/Q870｜Intel®｜Industrial Motherboards｜DFI

システム

プロセッサー

Intel® Core™ Ultra LGA 1851 Socket Processors, support up to TDP
Intel® Core™ Ultra 9 285 (24 Cores, 36M Cache, up to 5.6 GHz); 65W
Intel® Core™ Ultra 9 285T (24 Cores, 36M Cache, up to 5.4 GHz); 35W
Intel® Core™ Ultra 7 265 (20 Cores, 30M Cache, up to 5.3 GHz); 65W
Intel® Core™ Ultra 7 265T (20 Cores, 30M Cache, up to 5.3 GHz); 35W
Intel® Core™ Ultra 5 245 (14 Cores, 24M Cache, up to 5.1 GHz); 65W
Intel® Core™ Ultra 5 245T (14 Cores, 24M Cache, up to 5.1 GHz); 35W
Intel® Core™ Ultra 5 225 (10 Cores, 20M Cache, up to 4.9 GHz); 65W
Intel® Core™ Ultra 5 225T (10 Cores, 20M Cache, up to 4.9 GHz); 35W

チップセット

[ARS310-W880] Intel® W880 Chipset
[ARS310-Q870] Intel® Q870 Chipset

メモリ

[ARS310-W880] Four 288-pin UDIMM up to 192GB (ECC/Non-ECC)
[ARS310-W880] Dual Channel DDR5 up to 5600 MHz
[ARS310-W880] *Speed support list follow User’s Manual

[ARS310-Q870] Four 288-pin UDIMM up to 192GB (Non-ECC)
[ARS310-Q870] Dual Channel DDR5 up to 5600 MHz
[ARS310-Q870] *Speed support list follow User’s Manual

BIOS

AMI SPI 256Mbit

グラフィックス

コントローラー

Intel® UHD Graphics 700 series

機能

OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: AVC/H.264, MPEG2, VC1/WMV9, JPEG/MJPEG, HEVC/H265, VP8, VP9
HW Encode: MPEG2, AVC/H264, JPEG, HEVC/H265, VP8, VP9

ディスプレイ

1 x VGA
2 x DP++
1 x HDMI 2.0a

VGA: resolution up to 1920x1200 @ 60Hz
DP++: resolution up to 4096x2304 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz

クアッドディスプレイ

VGA + 2 DP++ + HDMI

拡張

インターフェイス

2 x PCIe x16 (Gen 5, 16 or 8+8)
－Support PCIE1/PCIE4 : single at x16(PCIE1)
－Support PCIE1/PCIE4 : dual at x8(PCIE1)/x8(PCIE4)
－Support PCIE1 : Riser card x16 or x8/x8 selected by Jumper
2 x PCIe x4 (Gen 4)

M.2

1 x M.2 2242/2260/2280 M key (PCIe x4 Gen5 NVMe support)
1 x M.2 2242/2260/2280 M key (PCIe x4 Gen4 NVMe/SATA support)
1 x M.2 2230 E key (PCIe/USB 2.0/Intel CNVi support) (Discrete Wifi 6E support)

オーディオ

オーディオコーデック

Realtek ALC888

イーサネット

コントローラー

[ARS310-W880] 1 x Intel® I226-LM
[ARS310-W880] 1 x Intel® I226-V
[ARS310-W880] 2 x Intel® E610-XAT2

[ARS310-Q870] 1 x Intel® I226-LM
[ARS310-Q870] 1 x Intel® I226-V

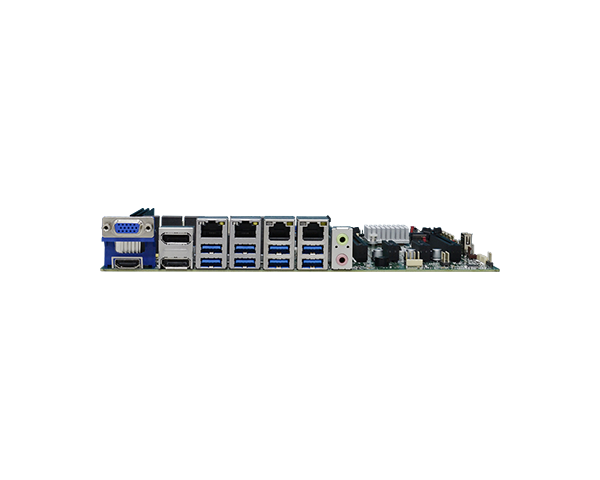

リアI/O

イーサネット

[ARS310-W880] 2 x 2.5GbE + 2 x 10GbE (RJ-45)(Default)
[ARS310-W880] or 2 x 2.5GbE (RJ-45)(Optional, LAN3/4)

[ARS310-Q870] 2 x 2.5GbE (RJ-45)(Default, LAN3/4)

USB

8 x USB 3.2 Gen 2

ディスプレイ

2 x DP++
1 x HDMI 2.0a
1 x VGA

オーディオ

1 x Line-out
1 x Mic-in
1 x Line-in (opt. by request, MOQ required)

内部I/O

シリアル

2 x RS-232/422/485 (RS-232 w/ power) (2.54mm pitch)
4 x RS-232 (2.54mm pitch)

USB

2 x USB 3.2 Gen1
3 x USB 2.0 (2.54mm pitch) (1 x USB 2.0 colay vertical Type A)

オーディオ

1 x Front Audio Header
1 x S/PDIF

SATA

4 x SATA 3.0 (up to 6Gb/s)
RAID 0/1/5/10

DIO

4-IN / 8-OUT DIO

SMBus

1 x SMBus

PS/2

1 x PS/2 (2.54mm pitch)

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

セキュリティ

TPM

TPM2.0

電源

タイプ

ATX

コネクター

8-pin ATX 12V power
24-pin ATX power

消費

TBD

RTCバッテリー

CR2032 Coin Cell

OSサポート

Microsoft

Windows 10 IoT Enterprise 64-bit
Windows 11 LTSC

Linux

環境

温度

Operating: -5 to 65°C
Storage: -20 to 70°C with RTC Battery; -40 to 85°C without RTC Battery

湿度

Operating: 5 to 95% RH
Storage: 5 to 95% RH

MTBF

TBD

メカニズム

寸法

microATX Form Factor
244mm (9.6") x 244mm (9.6")

高さ

PCB: 1.6mm
Top Side: TBD
Bottom Side: TBD

規格と認証

認定

CE, FCC Class B, RoHS

パッキングリスト

· 1 APS310-W880/Q870 motherboard
· 1 COM port cables (Length: 300mm, 2 x COM ports)
· 1 Serial ATA data cable (Length: 500mm)
· 1 I/O shield
· 1 M.2 screw/standoff

Country of Origin

台湾
