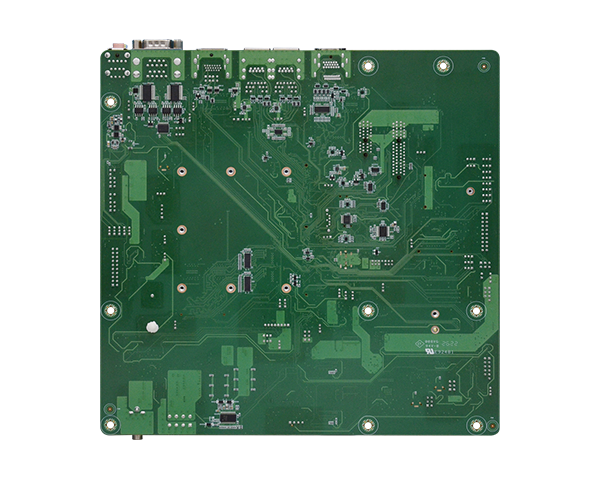

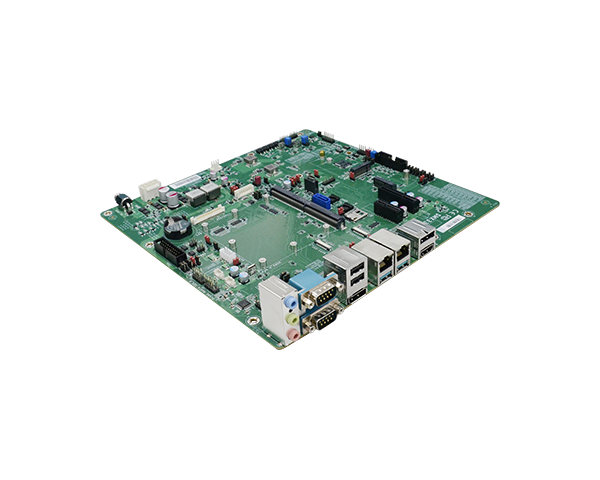

SMX331

概要

トップページシステム・オン・モジュールキャリアボード SMX331

SMARC® V2.2 Carrier Board, microATX Form Factor

Multiple Expansion: 1 PCIe x4, 1 PCex1, 1 M.2 E Key 2230, 1 M.2 B key 3042/52

Rich I/O: 2 2.5 GbE, 2 USB 3.2 (Gen1), 2 USB 2.0

ステータス : 準備中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

グラフィックス

ディスプレイ

1 x HDMI
1 x LVDS/eDP (eDP available upon request)
2 x DP

拡張

インターフェイス

1 x PCIe x4
1 x PCIe x1
1 x M.2 E Key 2230
1 x M.2 B Key 3042/3052
1 x micro SD card

オーディオ

オーディオコーデック

Realtek ALC888S-VD2-GR

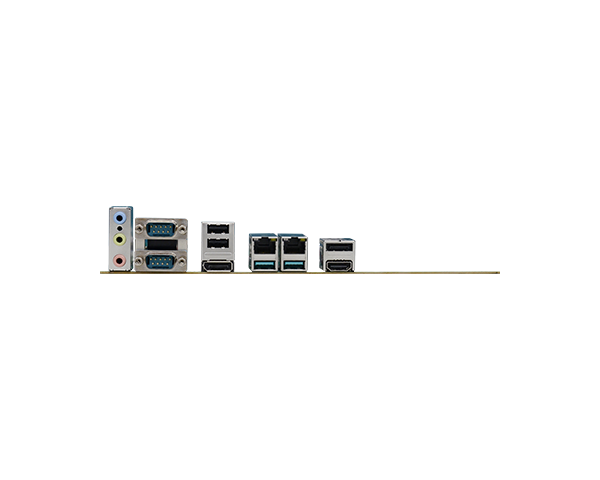

I/O

イーサネット

2 x 2.5GbE (RJ-45)

シリアル

2 x RS232

USB

2 x USB 3.2 (Gen1)
2 x USB 2.0

ディスプレイ

2 x DP

オーディオ

1 x Line-in
1 x Line-out
1 x Mic-in

内部I/O

シリアル

2 x Serial Interface Connector (TX/RX)

USB

2 x USB 2.0 (M.2 B Key & M.2 E Key support)

ディスプレイ

1 x eDP/LVDS LCD Connector
1 x LCD/Inverter Power

オーディオ

1 x Audio (Line-out/Mic-in)
1 x S/PDIF

SATA

1 x SATA 3.0 (up to 6Gb/s)

DIO

1 x 14-bit DIO

SMBus

1 x SMBus

CANBus

2 x CAN bus

I2C

1 x I2C

その他のI/O

MIPI-CSI: 1 x 4-lanes MIPI-CSI + 1 x 2-lanes MIPI-CSI

eSPI

1 x eSPI

SPI

1 x SPI

電源

タイプ

1 x 8-pin ATX power connector (12V DC_In)
9V-36V DC-in jack

コネクター

1 x 8-pin ATX power connector
1 x DC-in jack

RTCバッテリー

CR2032 Coin Cell

環境

温度

Operating: -40 to 85°C
Storage: -40 to 85°C

湿度

Operating: 5 to 90% RH
Storage: 5 to 90% RH

MTBF

TBD

メカニズム

寸法

microATX Form Factor
244mm (9.6") x 244mm (9.6")

コンプライアンス

SMARC V2.2

規格と認証

認定

CE, FCC, RoHS

パッキングリスト

• 1 SMX331 board

Country of Origin

台湾

製品カタログ

SMX331 データシート (PDF) 1.41MB 2026/07/27

注文情報

モデル名部品番号説明
モデル名 :
SMX331 部品番号 :
770-SMX3311-000G 説明 :
2 2.5GbE, 2 USB 3.2, 2 USB 2.0, ATX/AT Power, -40 to 85°C
