FS700|Qseven|NXP i.MX6| DFI

FS700
システム・オン・モジュール Qseven FS700
  • NXP i.MX 6シリーズ
  • 1GB/2GB DDR3 シングルチャネル半田付けメモリ
  • 1 HDMI, 2 LVDS
  • 複数の展開:1 PCIe x1、1 SATA 2.0、eMMC
  • 豊富なI/O:1 Intel GbE、4 USB 2.0、1 USB OTG
  • 2027年Q4まで 15 年間のCPUライフサイクルサポート (Based on NXP Roadmap)

ステータス : 量産中

コンパクトサイズ
1Gイーサネット
Android
HDMI
DDR3
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

FS700 関連タグ

#CAN-Bus#ARM#コンパクトサイズ#1Gイーサネット#Linux#Android#HDMI#DDR3

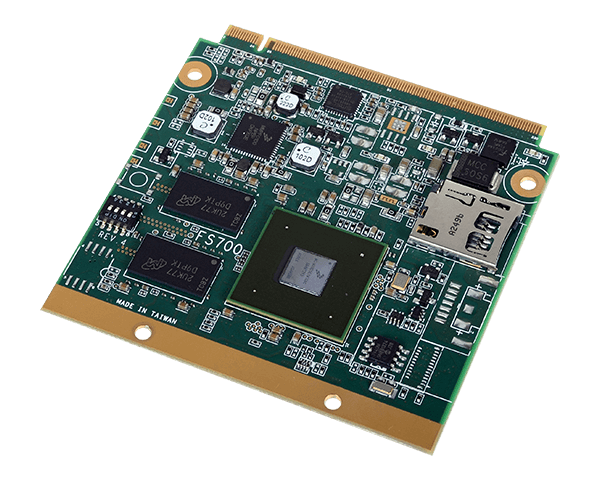

Qseven, FS700

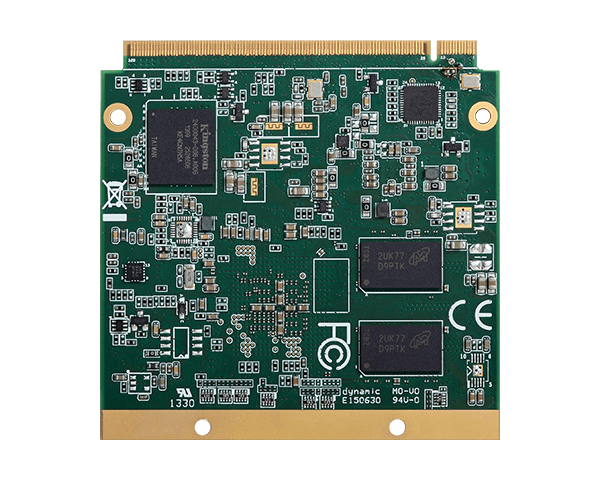

Qseven, FS700

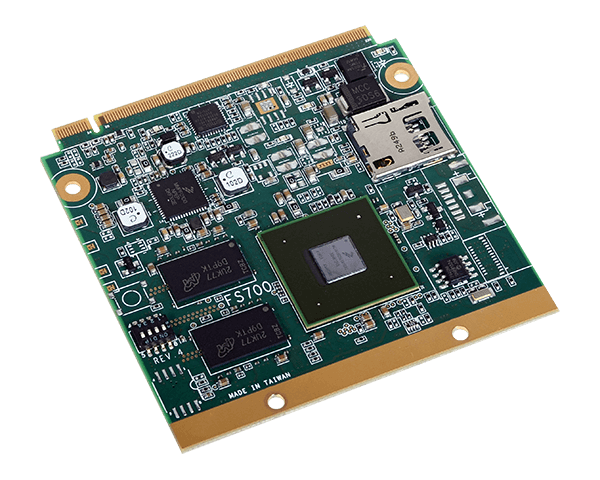

Qseven, FS700
Qseven, FS700
システム
プロセッサー
NXP i.MX 6 series processors
i.MX6Q: i.MX 6Quad, up to 1.0GHz, Four Cortex-A9 cores
i.MX6D: i.MX 6Dual, up to 1.0GHz, Two Cortex-A9 cores
i.MX6L: i.MX 6DualLite, up to 1.0GHz, Two Cortex-A9 cores
i.MX6S: i.MX 6Solo, up to 1.0GHz, One Cortex-A9 core
メモリ
1GB/2GB Single Channel DDR3 Memory Onboard
グラフィックス
機能
OpenCL, OpenVG 1.1 and 1080p/720p decoder/encoder
ディスプレイ
1 x HDMI
2 x LVDS
HDMI: HDMI v1.4, resolution up to 1920x1200 @ 60Hz
LVDS: 18/24-bit
- One port up to 165 Mpixels/sec (e.g. 2560x1600 @ 60Hz)
- Two ports up to 85 Mpixels/sec (e.g. WUXGA+ @ 60Hz) each
拡張
インターフェイス
1 x PCIe x1
2 x I2C
1 x Serial (RS232)
1 x SMBus
1 x CAN-Bus
1 x SDIO
オーディオ
インターフェイス
I2S interface
イーサネット
コントローラー
1 x Atheros AR8033 (10/100/1000Mbps)
I/O
USB
4 x USB 2.0
Supports 1 USB OTG (Type B) interface
SATA
1 x SATA 2.0
(Quad and Dual processors only)
eMMC
1 x 4GB*/8GB/16GB eMMC
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
電源
タイプ
Input: 5V
消費
Under 5W @ 5V
OSサポート
OSサポート
LTIB Linux 3.0.35
Android 4.3 (Default Preloaded)
- Quad, Dual and DualLite processors only
環境
温度
Operating: -20°C to 70°C
Storage: -30°C to 80°C
湿度
Operating: 10 to 90% RH
Storage: 10 to 90% RH
MTBF
588,701 hrs @ 25°C; 480,691 hrs @ 45°C; 381,628 hrs @ 60°C
Calculation model: Telcordia Issue 2
Environment: GB, GC – Ground Benign, Controlled
メカニズム
寸法
Qseven form factor 70mm (2.76") x 70mm (2.76")
コンプライアンス
Qseven specification revision 1.2
パッキングリスト
パッキングリスト
1 FS700 M60 Board
1 Heat spreader (for temperature -20°C to 70°C only)
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    FS700-M60-6Q2081
    部品番号 :
    770-FS7002-IF0G
    説明 :
    Freescale, NXP i.MX 6Quad, 2GB DDR3 memory onboard, 8GB eMMC, 1 SATA 2.0, -40 to 85C
  • モデル名 :
    FS700-M60-6D2041
    部品番号 :
    770-FS7002-600G
    説明 :
    Freescale, NXP i.MX 6Dual, 2GB DDR3 memory onboard, 4GB eMMC, 1 SATA 2.0, 0 to 60C
  • モデル名 :
    FS700-M60-6L2041
    部品番号 :
    770-FS7002-4B0G
    説明 :
    Freescale, NXP i.MX 6DualLite, 2GB DDR3 memory onboard, 4GB eMMC, 1 SATA 2.0, 0 to 60C
  • モデル名 :
    FS700-M60-6S1041
    部品番号 :
    770-FS7002-500G
    説明 :
    Freescale, NXP i.MX 6Solo, 1GB DDR3 memory onboard, 4GB eMMC, 1 SATA 2.0, 0 to 60C
  • モデル名 :
    FS700-M60-6L2081
    部品番号 :
    770-FS7002-1B0G
    説明 :
    Freescale, NXP i.MX DualLite, 2GB DDR3 memory onboard, 8GB eMMC, 1 SATA 2.0, 0 to 60C
  • モデル名 :
    FS700-M60-6D2041
    部品番号 :
    770-FS7002-6F0G
    説明 :
    Freescale, NXP i.MX 6Dual, 2GB DDR3 memory onboard, 4GB eMMC, 1 SATA 2.0, 0 to 60C
  • モデル名 :
    FS700-M60-6Q2081
    部品番号 :
    770-FS7002-700G
    説明 :
    Freescale, NXP i.MX 6Quad, 2GB DDR3 memory onboard, 8GB eMMC, 1 SATA 2.0, 0 to 60C
  • モデル名 :
    FS700-M60-6L2041
    部品番号 :
    770-FS7002-K00G
    説明 :
    Freescale, NXP i.MX 6DualLite, 2GB DDR3 memory onboard, 4GB eMMC, 1 SATA 2.0, 0 to 60C

* More configurations are available for ODM project. Please contact your sales representative for more information.

オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    UC20 Mini-PCIe UMTS/HSPA+ Module
    部品番号 :
    612-110040-600G
    説明 :
  • 品名 :
    Q7A-553 carrier board kit
    部品番号 :
    770-Q7A553-000G
    説明 :
  • 品名 :
    WM-240 WiFi kit
    部品番号 :
    761-110092-000G
    説明 :
