EC550/EC551-HD

産業用コンピューター 高性能組み込みシステム EC550/EC551-HD
  • 第4世代Intel® Core™モジュール設計システム
  • DDR3 SODIMM、最大16GBサポート
  • 2x 2.5インチSATAドライブベイ
  • 5つの拡張スロット:1 PCIe x16 + 4 PCIまたは5 PCI
  • 不正アクセスからデータを保護するための1垂直USB
  • 2019年Q3まで 7 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 量産中

ワイド電圧: 9~36V DC-in
ファンレス設計
DP
複数の拡張
DDR3
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
CE 認証
FCC 認証
EC550/EC551-HD 組み込みソリューション搭載: DFI専用マザーボード

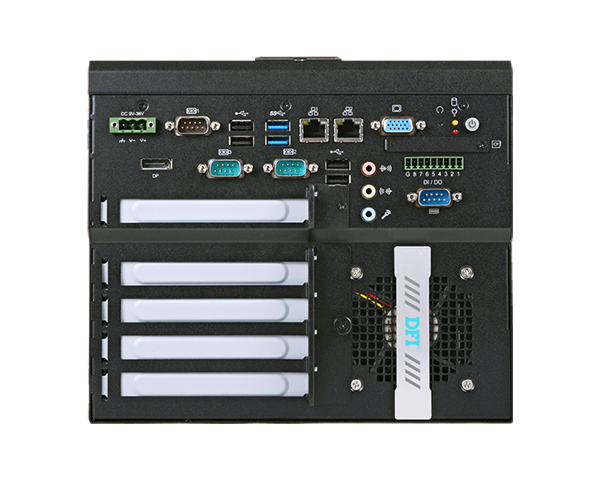

EC550/EC551-HD Modular-Designed System
EC550/EC551-HD Modular-Designed System
システム
プロセッサー
4th Generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i7-4790S (8M Cache, up to 4.0 GHz); 65W
Intel® Core™ i7-4770S (8M Cache, up to 3.9 GHz); 65W
Intel® Core™ i7-4770TE (8M Cache, up to 3.3 GHz); 45W
Intel® Core™ i5-4590S (6M Cache, up to 3.7 GHz); 65W
Intel® Core™ i5-4590T (6M Cache, up to 3.0 GHz); 35W
Intel® Core™ i5-4570S (6M Cache, up to 3.6 GHz); 65W
Intel® Core™ i5-4570TE (4M Cache, up to 3.3 GHz); 35W
Intel® Core™ i3-4360 (4M Cache, 3.7 GHz); 54W
Intel® Core™ i3-4350T (4M Cache, 3.1 GHz); 35W
Intel® Core™ i3-4340TE (4M Cache, 2.6 GHz); 35W
Intel® Core™ i3-4330 (4M Cache, 3.5 GHz); 54W
Intel® Core™ i3-4330TE (4M Cache, 2.4 GHz); 35W
Intel® Pentium® G3420 (3M Cache, 3.2 GHz); 53W
Intel® Pentium® G3320TE (3M Cache, 2.3 GHz); 35W
Intel® Celeron® G1820 (2M Cache, 2.7 GHz); 53W
Intel® Celeron® G1820TE (2M Cache, 2.2 GHz); 35W
チップセット
Intel® H81 Express Chipset
メモリ
Two 204-pin SODIMM up to 16GB
Dual Channel DDR3 1333/1600MHz
グラフィックス
コントローラー
Intel® HD Graphics
ディスプレイ
1 x VGA
1 x DP
VGA: 24-bit, resolution up to 1920x1200 @ 60Hz
DP: resolution up to 3200x2000 @ 60Hz
HDMI: 1.4a, resolution up to 4096x2304 @ 24Hz
デュアルディスプレイ
1 x VGA + 1 x DP
ストレージ
外部/内部
2 x 2.5" SATA 3.0 Drive Bays
拡張
インターフェイス
EC550-HD:
5 x PCI
1 x Full-size Mini PCIe (PCIe/USB/SATA)
EC551-HD:
4 x PCI
1 x PCIe x16
1 x Full-size Mini PCIe (PCIe/USB/SATA)
イーサネット
コントローラー
1 x Intel® I210 PCIe (10/100/1000Mbps)
1 x Intel® I217 PCIe (10/100/1000Mbps)
LED
インジケーター
1 x Status LED
1 x HDD LED
フロントI/O
イーサネット
2 x GbE (RJ-45)
シリアル
4 x RS-232/422/485 with Power (DB-9)
USB
2 x USB 3.0 (type A)
4 x USB 2.0 (type A)
ディスプレイ
1 x VGA
1 x DP
オーディオ
1 x Line-out
1 x Line-in
1 x Mic-in
DIO
1 x 8-bit DIO (9-pole terminal block)
ボタン
1 x Power Button with LED
1 x Reset Button
冷却
ファン
2 System Fan
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
電源
タイプ
Wide Range 9~36V
コネクター
3-Pole Terminal Block
OSサポート
OSサポート
Windows XP (32-bit) (limited function)
Windows 7, WES 7, Windows 8, WE8S
Linux (Distribution available upon request)
環境
動作温度
0 to 50°C
保管温度
-20 to 85°C
メカニズム
構築
Aluminum + SGCC
取り付け
Wall Mount
寸法(W×H×D)
235mm x 208.2mm x 222mm (W x H x D)
重量
7.3kg
規格と認証
衝撃
Half Sine Wave 3G, 11ms, 3 Shock Per Axis
振動
IEC68-2-64
認定
CE, FCC Class A, RoHS
パッキングリスト
パッキングリスト
1 EC550/EC551 system unit
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    EC550-HD4861
    部品番号 :
    750-EC5500-000G
    説明 :
    Fan, i7/i5/i3, H81, 4 COM, 6 USB, 8-bit DIO, 5 PCI, RoHS
  • モデル名 :
    EC551-HD4861
    部品番号 :
    750-EC5510-000G
    説明 :
    Fan, i7/i5/i3, H81, 4 COM, 6 USB, 8-bit DIO, 4 PCI, 1 PCIe x16, RoHS
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    CPU
    部品番号 :
    785-1150DL
    説明 :
    CPU, LGA1150, Long-Term Support, RoHS
  • 品名 :
    8GB DDR3L
    部品番号 :
    785-RSOD38G-L
    説明 :
    SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 8GB, RoHS
  • 品名 :
    4GB DDR3L
    部品番号 :
    785-RSOD34G-L
    説明 :
    SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 4GB, RoHS
  • 品名 :
    2GB DDR3L
    部品番号 :
    785-RSOD32G-L
    説明 :
    SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 2GB, RoHS
  • 品名 :
    500GB HDD
    部品番号 :
    785-H25500G
    説明 :
    2.5” SATA HDD, 500GB, RoHS
  • 品名 :
    320GB HDD
    部品番号 :
    785-H25320G
    説明 :
    2.5” SATA HDD, 320GB, RoHS
  • 品名 :
    1TB SSD
    部品番号 :
    785-S251TBG
    説明 :
    2.5" SATA SSD, 1TB MLC, RoHS
  • 品名 :
    512GB SSD
    部品番号 :
    785-S25512G
    説明 :
    2.5" SATA SSD, 512GB MLC, RoHS
  • 品名 :
    256GB SSD
    部品番号 :
    785-S25256G
    説明 :
    2.5" SATA SSD, 256GB MLC, RoHS
  • 品名 :
    128GB SSD
    部品番号 :
    785-S25128G
    説明 :
    2.5" SATA SSD, 128GB MLC, RoHS
  • 品名 :
    64GB SSD
    部品番号 :
    785-S25064G
    説明 :
    2.5" SATA SSD, 64GB MLC, RoHS
  • 品名 :
    128GB mSATA
    部品番号 :
    785-MS128GMF
    説明 :
    mSATA Card, 128GB MLC, RoHS
  • 品名 :
    64GB mSATA
    部品番号 :
    785-MS64GMF
    説明 :
    mSATA Card, 64GB MLC, RoHS
  • 品名 :
    32GB mSATA
    部品番号 :
    785-MS32GMF
    説明 :
    mSATA Card, 32GB MLC, RoHS
  • 品名 :
    16GB mSATA
    部品番号 :
    785-MS16GMF
    説明 :
    mSATA Card, 16GB MLC, RoHS
  • 品名 :
    8GB mSATA
    部品番号 :
    785-MS08GMF
    説明 :
    mSATA Card, 8GB MLC, RoHS
  • 品名 :
    4GB mSATA
    部品番号 :
    785-MS04GMF
    説明 :
    mSATA Card, 4GB MLC, RoHS
  • 品名 :
    Wi-Fi
    部品番号 :
    761-110091-000G
    説明 :
    Wi-Fi Kit, RoHS
  • 品名 :
    Power Cord
    部品番号 :
    785-PWRD
    説明 :
    Power Cord, Standards (USA/EUR/CH), 1.8m, RoHS
  • 品名 :
    Power Adapter
    部品番号 :
    671-110003-100G
    説明 :
    120W, 19V/6.31A, Level 6, RoHS
  • 品名 :
    Wall Mount
    部品番号 :
    761-EC5410-000G
    説明 :
    Wall Mount Kit, RoHS

* 785-XXXは、固有の部品番号ではなくグループ番号です。詳細情報が必要な場合は、地域の営業担当者にお問い合わせください。
