CR901-B

システム・オン・モジュール COM Expressベーシック CR901-B
  • 第3/2世代Intel® Core™、Intel® QM77チップセット
  • デュアルチャネルDDR3L 1600MHz SODIMM、最大16GB
  • 1 VGA, 1 LVDS, 3 DDI (HDMI/DVI/DP/SDVO)
  • 複数の展開:1 PCIe x16、4 SATA、1 LPC、1 I2C、1 SMBus
  • 豊富なI/O:1 Intel GbE、4 USB 3.0、8 USB 2.0
  • 2018年Q3まで7 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 生産終了

1Gイーサネット
VGA
複数の拡張
15年間のCPUライフサイクルサポート
DDR3L
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
UL 認証
CE 認証
FCC 認証

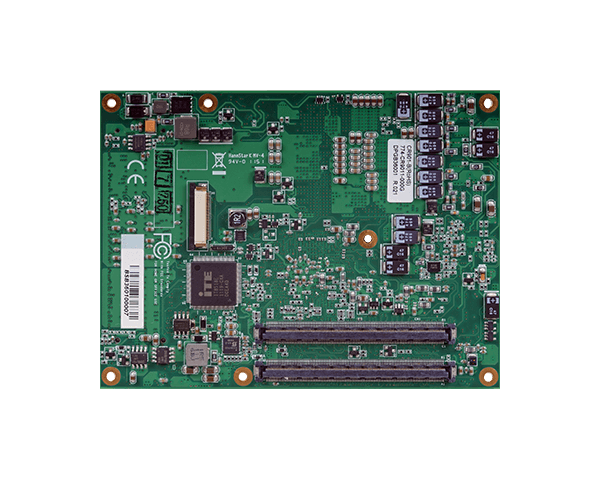

COM Express Basic, CR901-B
COM Express Basic, CR901-B
システム
プロセッサー
Socket G2 988B for:
- 3rd generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i5-3610ME, 3M Cache, 2.7GHz (3.3GHz), 35W
Intel® Celeron™ 1020E, 2M Cache, 2.20 GHz, 35W
- 2nd generation Intel® Core™ processors (32nm process technology)
Intel® Celeron™ B810E, 2M Cache, 1.6GHz, 35W
Intel® Celeron™ 847E, 2M Cache, 1.1GHz, 17W
Intel® Celeron™ 827E, 1.5M Cache, 1.4GHz, 17W
チップセット
Intel® QM77 Chipset
メモリ
Two 204-pin SODIMM up to 16GB
Dual Channel DDR3L 1600MHz
BIOS
64Mbit SPI
グラフィックス
コントローラー
Intel® HD Graphics 4000 (3rd generation processors)
Intel® HD Graphics 3000 (2nd generation processors)
Intel® HD Graphics (Intel® Celeron™ processors)
機能
DirectX Video Acceleration (DXVA) for accelerating video processing
- Full AVC/VC1/MPEG2 HW Decode
Supports DirectX 11/10.1/10/9 and OpenGL 3.0 (3rd generation processors)
Supports DirectX 10.1/10/9 and OpenGL 3.0 (2nd generation processors)
ディスプレイ
1 x VGA
1 x LVDS
1 x DDI (HDMI/DVI/DP/SDVO)
VGA: resolution up to 2048x1536 @ 75Hz
LVDS: dual channel 36/48-bit, resolution up to 1920x1200 @ 60Hz
HDMI/DVI/DP: resolution up to 1920x1200 @ 60Hz
拡張
インターフェイス
1 PCIe x16
1 PCIe x4 and 3 PCIe x1 or 7 PCIe x1
1 x LPC
1 x I2C
1 x SMBus
2 x Serial (TX/RX)
オーディオ
インターフェイス
HD Audio
イーサネット
コントローラー
1 x Intel® 82579LM (10/100/1000Mbps)
I/O
USB
4 x USB3.0
8 x USB2.0
SATA
2 x SATA 3.0 (up to 6Gb/s) RAID 0/1/5/10
2 x SATA 2.0 (up to 3Gb/s)
SSD
1 x 4GB/8GB/16GB/32GB SSD (available upon request)
GPIO
1 x 8-bit GPIO
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
電源
タイプ
4.75V~20V, 5VSB, VCC_RTC (ATX mode)
4.75V~20V, VCC_RTC (AT mode)
消費
63.06 W with i7-3610QE at 2.30GHz and 2x 2GHz DDR3 SODIMM
OSサポート
OSサポート
Windows XP Professional x86 & SP3 (32-bit)
Windows XP Professional x64 & SP2 (64-bit)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
環境
温度
Operating: 0 to 60°C
Storage: -20 to 85°C
湿度
Operating: 10 to 90% RH
Storage: 10 to 90% RH
MTBF
TBD
メカニズム
寸法
COM Express® Basic 95mm (3.74") x 125mm (4.9")
コンプライアンス
PICMG COM Express® R2.1, Type 6
規格と認証
認定
CE, FCC Class B, RoHS, UL
パッキングリスト
パッキングリスト
1 CR901-B board
Heat sink with fan: 761-111007-000G
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    CR901-B
    部品番号 :
    770-CR9011-000G
    説明 :

* More configurations are available for ODM project. Please contact your sales representative for more information.

オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    Heat spreader with heat sink and fan
    部品番号 :
    761-CR9000-000G
    説明 :
  • 品名 :
    COM331-B carrier board kit
    部品番号 :
    770-COM331-000G
    説明 :
  • 品名 :
    Heat spreader
    部品番号 :
    A71-011012-000G
    説明 :
