FS051

概要

トップページ産業用マザーボード 2.5インチPico-ITX FS051

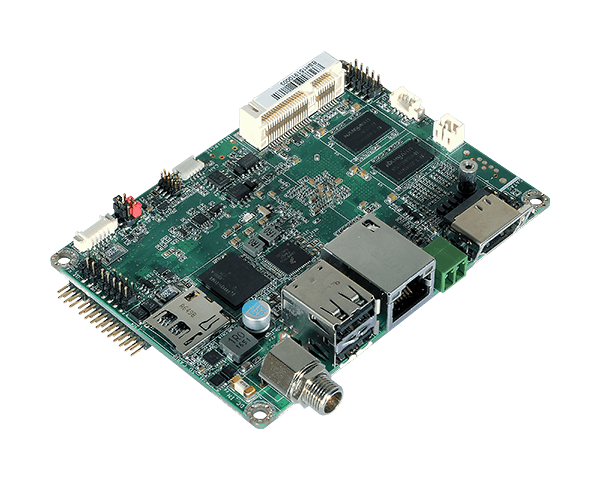

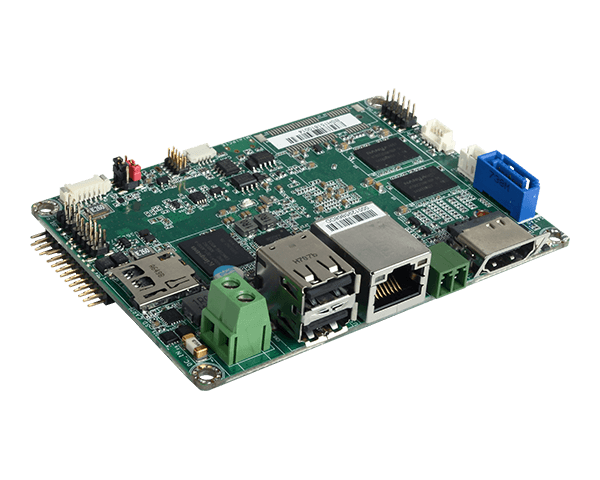

NXP i.MX6プロセッサ2.5インチPico-ITX

DDR3L SDRAM 半田付けメモリ, up to 4GB.

デュアル独立ディスプレイ：HDMI + LVDS

拡張：1 Mini PCIe、1 SD、1 SIM（オプション）

豊富なI/O：1 GbE、3 COM、5 USB 2.0、1 CANBus

2032年Q4まで15年間のCPUライフサイクルサポート (Based on NXP Roadmap)

ステータス : 生産終了

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

システム

プロセッサー

NXP i.MX6 Cortex-A9 Dual Lite, 1.0 GHz
NXP i.MX6 Cortex-A9 Quad, 1.0 GHz

メモリ

1GB/2GB SDRAM Memory Down (default), 4GB (available upon request)
Single Channel DDR3L 1600MHz/866MHz

フラッシュ

4MB NOR Flash

グラフィックス

ディスプレイ

1 x HDMI
1 x LVDS
HDMI: resolution up to 1920x1080 @ 60Hz
LVDS: single channel, resolution up to 1366x768 @ 60Hz

シングルディスプレイ/デュアルディスプレイ

Yocto: HDMI or LVDS (Default)
Android: HDMI + LVDS (available upon request)

拡張

インターフェイス

1 x Full-size Mini PCIe (PCIe/USB)
1 x SIM (Option)

イーサネット

コントローラー

1 x ATHEROS AR8033 Ethernet (10/100/1000Mbps)

リアI/O

イーサネット

1 x GbE (RJ-45)

シリアル

1 x RS-485 (2-wire)

USB

2 x USB 2.0
1 x USB 2.0 OTG Port

ディスプレイ

1 x HDMI

ボタン

1 x Power Button

I/O

eMMC

Supports 8GB, 16GB and 32GB eMMC onboard

内部I/O

シリアル

1 x RS-232 (4-wire)
1 x RS-232/422/485 (8-wire)

USB

2 x USB 2.0

ディスプレイ

1 x LVDS LCD Panel Connector

SATA

1 x SATA 2.0 (up to 3Gb/s) (Quad processor only)

DIO

1 x 8-bit DIO

1 x Micro SD Slot

CANBus

1 x CANBus

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

電源

タイプ

Single 5V +/-5% DC

コネクター

DualLite: DC jack
Quad: Terminal block(2 poles)

消費

Typical: i.MX6:5V @ 0.460A (2.30Watt)
Max.: i.MX6:5V @ 0.963A (4.82Watt)

OSサポート

Yocto (1.8, Default Preloaded on eMMC)
Android (5.1.1)

環境

温度

Operating: 0 to 60°C / -20 to 70°C Storage: -40 to 85°C

湿度

Operating: 5 to 95% RH Storage: 5 to 95% RH

MTBF

491,355 hrs @ 25°C; 342,435 hrs @ 45°C ; 235,039 hrs @ 60°C

メカニズム

寸法

2.5" Pico-ITX Form Factor 100mm (3.94") x 72mm (2.83")

高さ

PCB: 1.6mm Top Side: 16.15mm, Bottom Side: 4mm

規格と認証

認定

CE, FCC, RoHS

パッキングリスト

1 FS051 board
1 1 terminal block for RS485 342-361021-000
1 Heat spreader (Height: 11mm) A71-808303-000G
Note: Please choose "FS051 product page > Download button" to download the Driver.

Country of Origin

台湾

製品カタログ

FS051 データシート (PDF) 872.04KB 2024/04/10

技術資料

FS051 マニュアル (PDF) 3.16MB 2024/04/10

FS051 クイックリファレンス (PDF) 143.41KB 2024/04/10

認定

FS051 CE 認定 (PDF) 134.23KB 2024/04/10

FS051 FCC 認定 (PDF) 148.42KB 2024/04/10

FS051 RoHS 認定 (PDF) 50.61KB 2024/04/10

注文情報

モデル名部品番号説明
モデル名 :
FS051-BB-18DL 部品番号 :
770-FS0512-300G 説明 :
Fanless, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, eMMC 8GB, 1 LAN, 3 COM, 5 USB, 5V DC in DC jack, 0 to 60°C
モデル名 :
FS051-BB-28QD 部品番号 :
770-FS0512-200G 説明 :
Fanless, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, eMMC 8GB, 1 LAN, 3 COM, 5 USB, 5V DC in Terminal block, 0 to 60°C
モデル名 :
FS051-EB-18DL 部品番号 :
770-FS0512-100G 説明 :
Fanless, i.MX6 Dual Lite 1.0GHz, 1GB DDR3L SDRAM, eMMC 8GB, 1 LAN, 3 COM, 5 USB, 5V DC in DC jack, -20 to 70°C
モデル名 :
FS051-EB-28QD 部品番号 :
770-FS0512-000G 説明 :
Fanless, i.MX6 Quad Lite 1.0GHz, 2GB DDR3L SDRAM, eMMC 8GB, 1 LAN, 3 COM, 5 USB, 5V DC in Terminal block, -20 to 70°C

オプションアイテム

品名部品番号説明
品名 :
COM port cable 部品番号 :
A81-015020-001G 説明 :
Length: 300mm, 2 x COM ports
品名 :
USB 2.0 port cable 部品番号 :
A81-001032-016G 説明 :
Length: 200mm, 2x USB ports
品名 :
Power cable for SATA and LCD backlight 部品番号 :
A81-020016-018G 説明 :
Length: 155mm
品名 :
Heat sink 部品番号 :
A71-008105-000G 説明 :
Height: 16.8mm
品名 :
Power adapter 部品番号 :
671-103002-000G 説明 :
30W, 5V
