TPC170

概要

トップページ産業用パネルPCとディスプレイ拡張可能タッチパネルPC TPC170

タッチスクリーン付き17インチ1280x1024 TFT LCDパネル

第3/2世代Intel® Core™、Intel® H61に搭載

フロントパネルに2つのUSB 2.0があり、簡単にアクセス

フロントパネルの5つのファンクションキー

オプションの内蔵Wi-Fiアンテナ

2018年Q3まで 7 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 生産終了今すぐ購入する (US)

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

TPC170 組み込みソリューション搭載：

SD100-H110

ミニITX、第7/6世代Intel® Core™、2 DDR4、1 PCIe x16、1 ミニPCIe、1 VGA、1 LVDS、1 DP++、1 DVI-I

SD100-Q170

ミニITX、第7/6世代Intel® Core™、2 DDR4、1 PCIe x16、1 ミニPCIe、1 VGA、1 LVDS、1 DP++、1 DVI-I

TPC170 17" Heavy Industrial Touch Panel PC

システム

プロセッサー

3rd generation Intel® Core™ processors
2nd generation Intel® Core™ processors

チップセット

Intel H61® Express Chipset

メモリ

Two SODIMM up to 16GB
DDR3 1333/1600MHz (3rd gen processors)
DDR3 1066/1333MHz (2nd gen processors)

ディスプレイとタッチスクリーン

ディスプレイ

17” 1280x1024 TFT LCD Panel with 5-wire Resistive Touch Screen

輝度

380 cd/m²

バックライトの寿命

50,000 MTBF LED Backlight

グラフィックス

コントローラー

Intel® HD Graphics

ディスプレイ

1 x HDMI
1 x DVI-I
HDMI, DVI-I: resolution up to 1920x1200

ストレージ

外部/内部

1 x 2.5" SATA 2.0 Drive Bay
1 x Optical Drive Bay (available upon request)

拡張

インターフェイス

1 x PCIe x1 and 1 x PCI (X100-3PE2)
2 x PCI (X100-2P1M)
2 x Full-size Mini PCIe (PCIe/USB)

オーディオ

オーディオコーデック

Realtek ALC886 5.1-channel
2 x 3W Speaker (left and right sides)

イーサネット

コントローラー

1 x Intel® W82579LM PCIe (10/100/1000Mbps)
1 x Intel® W82574L PCIe (10/100/1000Mbps)

LED

インジケーター

1 x Power LED
1 x HDD LED
1 x Alarm LED

フロントI/O

USB

2 x USB 2.0

ボタン

5 x Function Keys (power, volume, and brightness)

Wi-Fiアンテナ

1 x Wi-Fi Module Antenna Hole

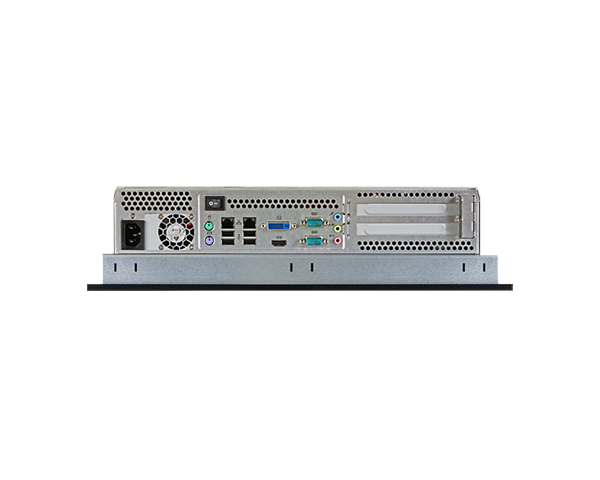

ボトムI/O

イーサネット

2 x GbE (RJ-45)

シリアル

1 x RS-232/422/485 (DB-9)
1 x RS-232 (DB-9)

USB

4 x USB 2.0

オーディオ

1 x DVI-I
1 x HDMI

PS/2

1 x Line-out
1 x Mic-in
1 x Line-in

DIO

1 x PS/2 (keyboard)
1 x PS/2 (mouse)

ボタン

1 x Power Switch

冷却

ファン

Smart Fan System Control (suitable for quiet environments)

電源

タイプ

Standard: ATX power type, AC 100-240V, 3.5A, 250W
Option: 24V DC-in 3-pole terminal block
Available upon request: 12V and 30V DC-in 3-pole terminal block

OSサポート

Windows XP, WES 2009, POSReady 2009, Windows 7, WES 7
Linux (Distribution available upon request)

環境

動作温度

-10°C ~ 50°C

保管温度

-20°C ~ 60°C

相対湿度

90% RH at 50°C, 1 week

メカニズム

構築

Aluminum Front Bezel
Rear Panel: Sheet Metal

IP定格

IP65 Front Panel Protection

取り付け

VESA Mount (75x75 and 100x100)
Wall Mount Bracket
Panel Mount (mounting clamp)

寸法（W×H×D）

443mm x 363mm x 106mm (W x H x D)

重量

9.6 kg

規格と認証

衝撃

Operating: 3G Peak Acceleration (11 msec. duration)
Non-operating: 10G Peak Acceleration (11 msec. duration)
IEC 68-2-27 Compliant

振動

Operating: 1G, 5~500Hz
Non-operating: 1.5G, 5~25Hz
IEC 68-2-64 Compliant

認定

CE, FCC Class A, RoHS

パッキングリスト

1 TPC170 Touch Panel PC
1 120W power adapter (only for model TPC-1702TR-SBDCMR-R10 and TPC-1702TR-SBDCMR-R11)
1 Quick Installation Guide
Note: Please choose "TPC170 product page > Download button" to download the Driver and Manual.

Country of Origin

台湾

製品カタログ

TPC170 データシート (PDF) 3.59MB 2020/05/29

DFIはスマートグリッド用のトータルソリューションを提供 (VIDEO) - - 2018/01/04

技術資料

TPC170 CPU/メモリ互換リスト (PDF) 216.98KB 2017/12/06

TPC121/TPC150/TPC170 インストールガイド (PDF) 551.68KB 2017/12/08

TPC121/TPC150/TPC170 マニュアル (PDF) 6.97MB 2017/12/11

認定

TPC170 CE 認定 (PDF) 20.89KB 2017/12/06

TPC170 FCC 認定 (PDF) 154.7KB 2017/12/06

TPC170 RoHS 認定 (PDF) 17.04KB 2017/12/06

TPC170-SD RoHS 認定 (PDF) 664.33KB 2023/01/17

注文情報

モデル名部品番号説明
モデル名 :
TPC1702TR-SBACR-R10 部品番号 :
750-TPC170-000G 説明 :
17" Panel PC, H61 chipset, Aluminum Front Bezel, Resistive Touch, AC input, 1 PCIe x1, 1 PCI, 2 Mini PCIe
モデル名 :
TPC1702TR-SBDCMR-R11 部品番号 :
750-TPC170-800G 説明 :
17" Panel PC, H61 chipset, Aluminum Front Bezel, Resistive Touch, 16~30V DC-in terminal block, 2 PCI, 2 Mini PCIe
モデル名 :
TPC1702TR-SBDCMR-R10 部品番号 :
750-TPC170-700G 説明 :
17" Panel PC, H61 chipset, Aluminum Front Bezel, Resistive Touch, 16~30V DC-in terminal block, 1 PCIe x1, 1 PCI, 2 Mini PCIe
モデル名 :
TPC1702TR-SBACR-R11 部品番号 :
750-TPC170-600G 説明 :
17" Panel PC, H61 chipset, Aluminum Front Bezel, Resistive Touch, AC input, 2 PCI, 2 Mini PCIe

オプションアイテム

品名部品番号説明
品名 :
CD-RW ROM 部品番号 :
785-STCDRW 説明 :
Slim Type SATA CD-RW/DVD ROM
品名 :
CPU 部品番号 :
785-CP1155DL 説明 :
CPU, LGA 1155, Long-term support, RoHS
品名 :
8GB DDR3L 部品番号 :
785-RSOD38G-L 説明 :
SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 8GB, RoHS
品名 :
4GB DDR3L 部品番号 :
785-RSOD34G-L 説明 :
SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 4GB, RoHS
品名 :
2GB DDR3L 部品番号 :
785-RSOD32G-L 説明 :
SODIMM, DDR3L Module (supports dual voltage 1.5V DDR3/1.35V DDR3L), 2GB, RoHS
品名 :
1GB DDR3 部品番号 :
785-RSOD31G 説明 :
SODIMM, DDR3 Module, 1GB, RoHS
品名 :
500GB HDD 部品番号 :
785-H25500G 説明 :
2.5” SATA HDD, 500GB, RoHS
品名 :
320GB HDD 部品番号 :
785-H25320G 説明 :
2.5” SATA HDD, 320GB, RoHS
品名 :
Wi-Fi 部品番号 :
761-110091-000G 説明 :
Wi-Fi kit, RoHS
品名 :
Power Cord 部品番号 :
785-PWRD 説明 :
Power cord, Standards (USA/EUR/CH), 1.8m, RoHS
品名 :
Wall Mount 部品番号 :
785-PPCWMK 説明 :
Standard Panel PC Wall Mount kit
品名 :
Panel Mount 部品番号 :
785-170PMK 説明 :
17" Panel PC Panel Mount kit
品名 :
DVD-ROM 部品番号 :
785-STDDRW 説明 :
Slim Type SATA DVD-RW/DVD ROM

* 785-XXXは、固有の部品番号ではなくグループ番号です。詳細情報が必要な場合は、地域の営業担当者にお問い合わせください。
