BT101/BT103|Intel®|産業用マザーボード|DFI

BT101/BT103
トップページ 産業用マザーボード ミニITX BT101/BT103
  • Intel® Atom™ E3800ミニITX
  • 2 DDR3L SODIMM、最大8GB
  • 1 DVI-I、1 LVDS
  • 拡張:1 PCIe x1、1 ミニPCIe、1 SIM(オプション)
  • 豊富なI/O:2 Intel GbE、4 COM、1 USB 3.0、6 USB 2.0
  • 2028年Q4まで15 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 量産中 今すぐ購入する (US)

COM ESD保護:エアギャップ±15kv
ワイド温度: -40°C~85°C
DVI-D
Mini PCIe
DDR3L
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
UL 認証
CE 認証
FCC 認証

BT101/BT103 関連タグ

#Intel#ARM#Mini PCIe#Windows#DVI-I#DDR3L#RoHS認証#UL認証#CE認証#FCC認証

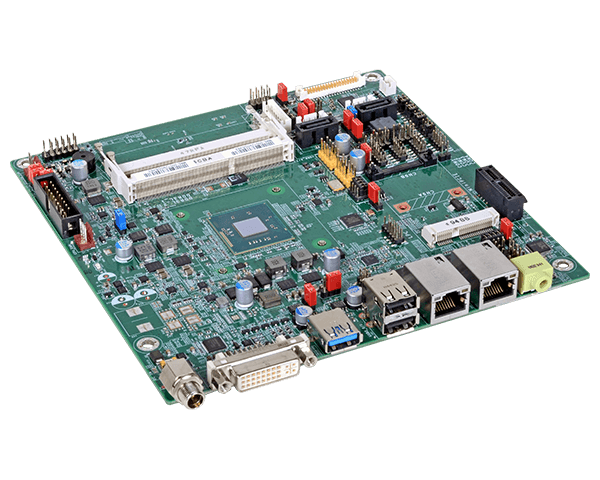

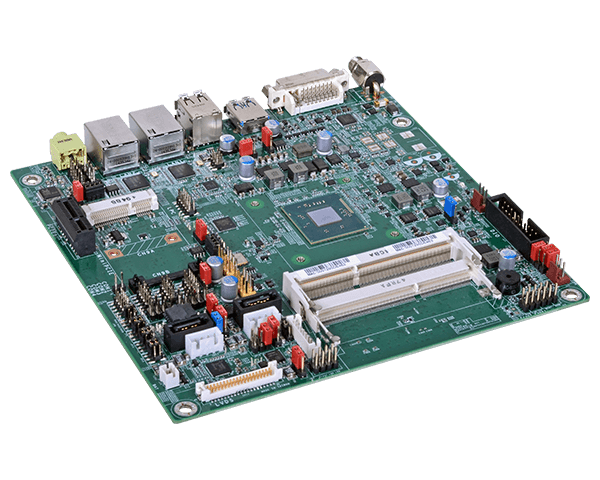

BT101/BT103 Mini-ITX
BT101/BT103 Mini-ITX
BT101/BT103 Mini-ITX
BT101/BT103 Mini-ITX
システム
プロセッサー
Intel® Atom™ Processor E3815, Single Core, 0.5M Cache, 1.46GHz, 5W
Intel® Atom™ Processor E3825, Dual Core, 1M Cache, 1.33GHz, 6W
Intel® Atom™ Processor E3826, Dual Core, 1M Cache, 1.46GHz, 7W
Intel® Atom™ Processor E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® Processor J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W
メモリ
Two 204-pin DDR3L SODIMM up to 8GB Dual channel DDR3L 1333/1066MHz
One 204-pin DDR3L SODIMM up to 4GB Single channel DDR3L 1066MHz
BIOS
AMI SPI 64Mbit
グラフィックス
コントローラー
Intel® HD Graphics
機能
DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 and VP8 (supported version dependent on OS)
ディスプレイ
1 x DVI-I
1 x LVDS
DVI-I: 24-bit, resolution up to 1920x1080 @ 60Hz
LVDS: NXP PTN3460, 24-bit, dual channel, resolution up to 1920x1200 @ 60Hz
拡張
インターフェイス
1 x PCIe x1
1 x Mini PCIe
1 x SIM card
オーディオ
オーディオコーデック
Realtek ALC888
イーサネット
コントローラー
2 x Intel® I210AT PCIe (10/100/1000Mbps)

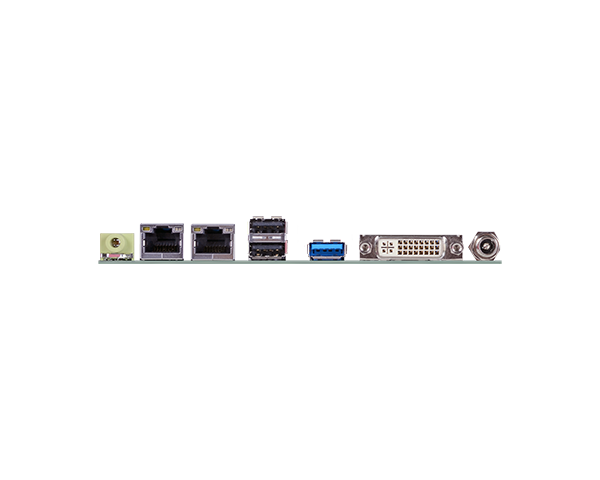

リアI/O
イーサネット
2 x GbE (RJ45)
USB
2 x USB 2.0
1 x USB 3.0
ディスプレイ
1 x DVI-I
オーディオ
1 x Line-out
内部I/O
シリアル
1 x RS232/422/485 (RS232 and/or Power) (2.0mm pitch)
3 x RS232 (2.0mm pitch)
USB
4 x USB 2.0
ディスプレイ
1 x LVDS
オーディオ
1 x Line-out
1 x Mic-in
1 x S/PDIF
SATA
2 x SATA 2.0 (up to 3Gb/s)
DIO
1 x 8-bit DIO
LPC
1 x LPC
SMBus
1 x SMBus
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
セキュリティ
TPM
Available Upon Request
電源
タイプ
DC-in Jack
Vertical Type Connector (4-pin) (available upon request)
コネクター
Single 12V +/-10% DC (BT101)
Wide Range 19~24V (BT103)
消費
BT101-BN-E45: 13.20W with E3845 at 1.91GHz and 2x 4GB DDR3L SODIMM
BT103-BN-E45: 13.68W with E3845 at 1.91GHz and 2x 4GB DDR3L SODIMM
OSサポート
OSサポート
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8.1 Enterprise x86 (32-bit)
Windows 8.1 Enterprise x64 (64-bit)
Windows 8.1 Embedded Pro x86 (32-bit)
Windows 8.1 Embedded Pro x64 (64-bit)
環境
温度
Operating
: 0°C to 60°C - Atom, Celeron (Fanless)
: -20°C to 70°C - Atom (Fanless with air flow)
: -40°C to 85°C - Atom (Fanless with air flow)
Storage: -40°C to 85°C
湿度
Operating: 5% to 90% RH
Storage: 5 to 90% RH
メカニズム
寸法
Mini-ITX form factor
170mm (6.7") x 170mm (6.7")
高さ
PCB: 1.6mm
Top Side: 16.15mm
Bottom Side: 3.3mm
規格と認証
認定
CE, FCC Class B, RoHS, UL
Country of Origin
Country of Origin
台湾
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    BT101-TN-E45
    部品番号 :
    770-BT1011-900G
    説明 :
    Fanless, Intel® Atom™ E3845, 2 DDR3L SODIMM, 4 COM, -40 to 85°C
  • モデル名 :
    BT101-BN-E15
    部品番号 :
    770-BT1011-A00G
    説明 :
    Fanless, Intel® Atom™ E3815, 1 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT101-BN-J00
    部品番号 :
    770-BT1011-C00G
    説明 :
    Fanless, Intel® Celeron® J1900, 2 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT101-BN-E26
    部品番号 :
    770-BT1011-D00G
    説明 :
    Fanless, Intel® Atom™ E3826, 2 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT101-BN-E45
    部品番号 :
    770-BT1011-F00G
    説明 :
    Fanless, Intel® Atom™ E3845, 2 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT103-BN-J00
    部品番号 :
    770-BT1031-900G
    説明 :
    Fanless, Intel® Celeron® J1900, 2 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT103-BN-E15
    部品番号 :
    770-BT1031-A00G
    説明 :
    Fanless, Intel® Atom™ E3815, 1 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT103-TN-E45
    部品番号 :
    770-BT1031-C00G
    説明 :
    Fanless, Intel® Atom™ E3845, 2 DDR3L SODIMM, 4 COM, -40 to 85°C
  • モデル名 :
    BT103-BN-E45
    部品番号 :
    770-BT1031-D00G
    説明 :
    Fanless, Intel® Atom™ E3845, 2 DDR3L SODIMM, 4 COM, 0 to 60°C
  • モデル名 :
    BT103-BN-E25
    部品番号 :
    770-BT1031-E00G
    説明 :
    Fanless, Intel® Atom™ E3825, 2 DDR3L SODIMM, 4 COM, 0 to 60°C
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    I/O Shield
    部品番号 :
    A49-BT1011-000G
    説明 :
  • 品名 :
    Power adapter
    部品番号 :
    671-110002-100G
    671-110003-100G
    説明 :
    100W, 12V, Level 6 (BT101)
    120W, 19V, Level 6 (BT103)
  • 品名 :
    Serial ATA data with power cable
    部品番号 :
    A81-002013-000G
    説明 :
  • 品名 :
    COM port cable
    部品番号 :
    A81-015011-001G
    説明 :
  • 品名 :
    USB port cable
    部品番号 :
    332-253010-026G
    説明 :
