MB330-CRM

産業用マザーボード マイクロATX MB330-CRM
  • 第3/2世代Intel® Core™、Intel® Q77チップセット
  • デュアルチャネルDDR3 1600MHz DIMM、最大32GB
  • 1 HDMI、2 DVI-I
  • 複数の展開:1 PCIe x16、1 PCIe x4、1PCIe x1、1 Mini PCIe、2 PCI、6 SATA、1 IDE
  • 豊富なI/O:2 Intel GbE、10 USB、6 COM
  • 2018年Q3まで 7 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 生産終了

COM ESD保護:エアギャップ±15kv
PCIe x16
HDMI
Mini PCIe
DDR3
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
UL 認証
CE 認証
FCC 認証

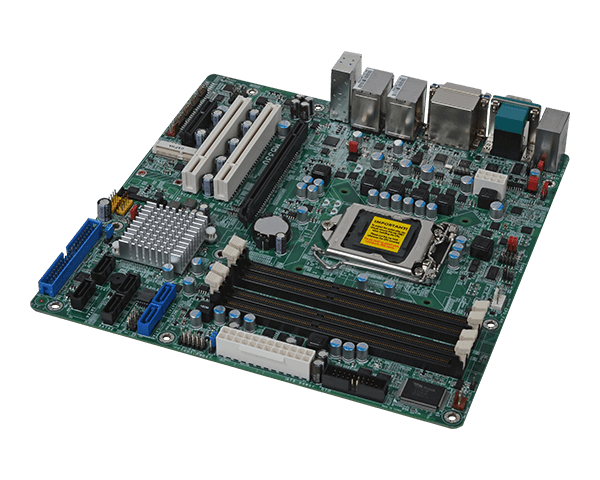

microATX, MB330-CRM
microATX, MB330-CRM
microATX, MB330-CRM
microATX, MB330-CRM
システム
プロセッサー
LGA 1155 socket for:
- 3rd generation Intel® Core™ processors (22nm process technology)
Intel® Core™ i7-3770 (8M Cache, up to 3.9GHz); 77W
Intel® Core™ i5-3550S (6M Cache, up to 3.7GHz); 65W
Intel® Core™ i3-3220 (3M Cache, 3.3GHz); 55W
Intel® Pentium® G2120 (3M Cache, 3.1 GHz); 65W
- 2nd generation Intel® Core™ processors (32nm process technology)
Intel® Core™ i7-2600 (8M Cache, up to 3.8 GHz); 95W
Intel® Core™ i5-2400 (6M Cache, up to 3.4 GHz); 95W
Intel® Core™ i3-2120 (3M Cache, 3.3 GHz); 65W
Intel® Pentium® G850 (3M Cache, 2.9 GHz); 65W
チップセット
Intel® QM77 Chipset
メモリ
Four 240-pin DIMM up to 32GB Dual Channel DDR3 1600MHz
BIOS
UEFI SPI 64Mbit
グラフィックス
コントローラー
Intel® HD Graphics 4000 (i7); HD Graphics 2500 (i5/i3/Pentium)
機能
OpenGL 3.0, DirectX 11.1
ディスプレイ
1 x HDMI
2 x DVI-I (1 supports DVI-D signal only)
DVI/HDMI: resolution up to 1920x1200 @ 60Hz
VGA: 32-bit resolution up to 2048x1536 @ 75Hz
拡張
インターフェイス

1 x PCIe x16 (Gen 3)
1 x PCIe x4 (Gen 2)
2 x PCI
1 x Mini PCIe
オーディオ
オーディオコーデック
Realtek ALC886
イーサネット
コントローラー
1 x Intel® WG82579LM with iAMT8.0 (10/100/1000Mbps)
1 x Intel® WG82574L PCIe (10/100/1000Mbps)
リアI/O
イーサネット
2 x GbE (RJ-45)
シリアル
1 x RS-232/422/485 (RS-232 w/ power) (DB-9)
USB
4 x USB 3.0
2 x USB 2.0
PS/2
1 x PS/2
ディスプレイ
1 x HDMI
2 x DVI-I
オーディオ
1 x Line-out
1 x Mic-in
1 x Line-in
内部I/O
シリアル
4 x RS-232 (2.0mm pitch)
1 x RS-232/422/485
USB
4 x USB 2.0
オーディオ
1 x Audio (Line-out/Mic-in)
1 x S/PDIF
SATA
2 x SATA 3.0 RAID 0/1/5/10
4 x SATA 2.0
DIO
1 x 8-bit DIO
その他のI/O
1 x IDE
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
セキュリティ
TPM
Available Upon Request
電源
タイプ
ATX
コネクター
8-pin ATX 12V power
24-pin ATX power
消費
141.76 W with i7-2600 at 3.40GHz and 4 x 2GB DDR3 DIMM
RTCバッテリー
CR2032 Coin Cell
OSサポート
OSサポート
Windows XP Professional x86 & SP3 (32-bit)
Windows XP Professional x64 & SP2 (64-bit)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8 Enterprise x86 (32-bit)
Windows 8 Enterprise x64 (64-bit)
環境
温度
Operating: 0 to 60°C
Storage: -20 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
TBD
メカニズム
寸法
microATX form factor 244mm (9.6") x 244mm (9.6")
パッキングリスト
パッキングリスト
1 MB330-CRM motherboard
2 USB port cables (with bracket)
2 Serial ATA data cables
2 COM port cables (with bracket)
1 I/O shield
Country of Origin
Country of Origin
台湾
オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    I/O shield
    部品番号 :
    TBD
    説明 :
  • 品名 :
    COM port cable
    部品番号 :
    TBD
    説明 :
  • 品名 :
    Serial ATA power cable
    部品番号 :
    TBD
    説明 :
  • 品名 :
    Serial ATA data cable
    部品番号 :
    TBD
    説明 :
  • 品名 :
    USB port cable
    部品番号 :
    TBD
    説明 :
  • 品名 :
    IDE cable
    部品番号 :
    TBD
    説明 :
