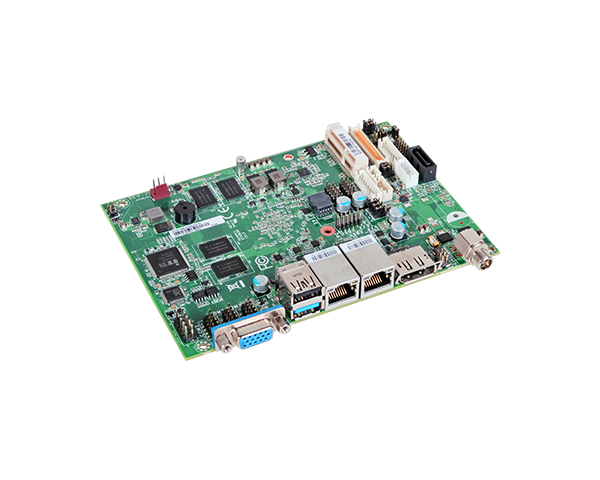

BT553

概要

トップページ産業用マザーボード 3.5インチSBC BT553

Intel Atom®プロセッサーE3800

2GB/4GB DDR3L半田付けメモリ

1 VGA、1 LVDS、1 DP

拡張：1 ミニPCIe

豊富なI/O：2 Intel GbE、3 COM、1 USB 3.0、5 USB 2.0

2028年Q4まで15 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 量産中今すぐお見積もりする

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

システム

プロセッサー

Intel® Atom™ E3826, Dual Core, 1M Cache, 1.46GHz, 7W
Intel® Atom™ E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W

メモリ

2GB/4GB DDR3L memory down
Dual channel DDR3L 1066/1333MHz

BIOS

AMI SPI 64Mbit

グラフィックス

コントローラー

Intel® HD Graphics

機能

Supports hardware acceleration for DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 and VP8 (supported version dependent on OS)

ディスプレイ

1 x VGA
1 x LVDS
1 x DP
VGA: 24-bit, resolution up to 2560x1600 @ 60Hz
LVDS: NXP PTN3460, 24-bit, dual channel, resolution up to 1920x1200 @ 60Hz
DP: supports DP++, resolution up to 2560x1600 @ 60Hz

拡張

インターフェイス

1 x Mini PCIe

オーディオ

オーディオコーデック

Realtek ALC888

イーサネット

コントローラー

2 x Intel® I210 PCIe (10/100/1000Mbps)

リアI/O

イーサネット

2 x GbE (RJ45)

USB

1 x USB 3.0
1 x USB 2.0

ディスプレイ

1 x DP
1 x VGA

内部I/O

シリアル

1 x RS485 (2.0mm pitch)
2 x RS232 (2.0mm pitch)

USB

4 x USB 2.0

ディスプレイ

1 x LVDS

オーディオ

1 x Line-out
1 x Mic-in

SATA

1 x SATA 2.0 (up to 3Gb/s)

DIO

8-bit DIO

CANBus

1 x SMBus

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

セキュリティ

TPM

Available Upon Request

電源

タイプ

Wide Range 15~36V

コネクター

DC-in Jack
Vertical Type Connector (4-pin) (available upon request)

消費

Idle: E3845 10W: 15V @ 0.413A (6.195W)
Max: E3845 10W: 15V @ 0.986A (14.790W)

OSサポート

Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8.1 Embedded Pro x86 (32-bit)
Windows 8.1 Embedded Pro x64 (64-bit)
Windows 10 IoT Enterprise (64-bit)

環境

温度

Operating:
0°C to 60°C - Atom, Celeron (Fanless)
-20°C to 70°C - Celeron (Fanless)
-40°C to 85°C - Atom (Fanless)
Storage: -40°C to 85°C

湿度

Operating: 5% to 90% RH
Storage: 5 to 90% RH

MTBF

373,288 hrs @ 25°C; 218,452 hrs @ 45°C
Calculation model: Telcordia Issue 2, Method I Case 3
Environment: GB, GC – Ground Benign, Controlled

メカニズム

寸法

3.5" board
146mm (5.75") x 102mm (4.02")

高さ

PCB: 1.6mm
Top Side: 16.5mm
Bottom Side: 3mm

パッキングリスト

1 BT553 board
1 Serial ATA data with power cable: A81-002013-000G
1 Heat spreader with heat sink: 761-BT5511-000G

Country of Origin

台湾

製品カタログ

Industrial Motherboards & Embedded SBCs カタログ (PDF) 7.31MB 2024/04/06

BT553 データシート (PDF) 1.51MB 2022/09/07

技術資料

BT553 LVDS パネルサポートリスト (PDF) 244.22KB 2022/09/08

BT553 クイックリファレンス (PDF) 230.92KB 2022/09/22

BT553 マニュアル (PDF) 8.23MB 2022/09/22

BT553 CPU/メモリ互換リスト (PDF) 343.77KB 2022/09/08

認定

BT553 CE 認定 (PDF) 55.75KB 2022/09/08

BT553 FCC 認定 (PDF) 15.43KB 2022/09/08

BT553 RoHS 認定 (PDF) 139.14KB 2022/09/08

注文情報

モデル名部品番号説明
モデル名 :
BT553-NB-21E26 部品番号 :
説明 :
Fanless, Intel® Atom™ E3826, 2 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 to 60°C
モデル名 :
BT553-NB-41E45 部品番号 :
説明 :
Fanless, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 to 60°C
モデル名 :
BT553-NB-41J00 部品番号 :
説明 :
Fanless, Intel® Celeron® J1900, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, 0 to 60°C
モデル名 :
BT553-NT-41E45 部品番号 :
説明 :
Fanless, Intel® Atom™ E3845, 4 GB DDR3L SODIMM, 16GB eMMC, 3 COM, -40 to 85°C

オプションアイテム

品名部品番号説明
品名 :
USB port cable 部品番号 :
A81-001032-016G 説明 :
品名 :
COM port cable 部品番号 :
332-753040-000G 説明 :
品名 :
Power adapter 部品番号 :
671-112009-100G 説明 :
120W, 19V
