BT253

概要

ダウンロード

トップページ産業用マザーボード 4インチSBC BT253

Intel Atom®プロセッサーE3800 4インチSBC

2GB/4GB DDR3L ECC半田付けメモリ

1 VGA、1 LVDS、1 HDMI

拡張：3 ミニPCIe

豊富なI/O：2 Intel GbE、6 COM、1 USB 3.0、5 USB 2.0

2028年Q4まで15 年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 量産中今すぐ購入する (US)

COM ESD保護：エアギャップ±15kv

+比較 +見積もり

製品比較
あなたは個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する

見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする

BT253 を搭載した組み込みソリューション：

EC700-BT6051/6061

EC700-BT6051/6061

EC700-BT6051/6061

Fanless Embedded System, Intel Atom® E3800, DDR3L, 3 Mini PCIe, 1 HDMI + 1 VGA, 6 COM, 5 or 6 USB

EC700-BT

EC700-BT Fanless Embedded System

ファンレス組込みシステム、Intel Atom® E3800、DDR3L、3 ミニPCIe、1 DVI-Iまたは1 VGA + 1 HDMI

KS070-BT

KS070-BT | Intel Atom E3800 | Bay Trail | Industrial Panel PC | DFI

7インチ軽量産業用タッチパネルPC、Intel Atom® E3800、DDR3L、3 ミニPCIe、1 HDMI

KS101-BT

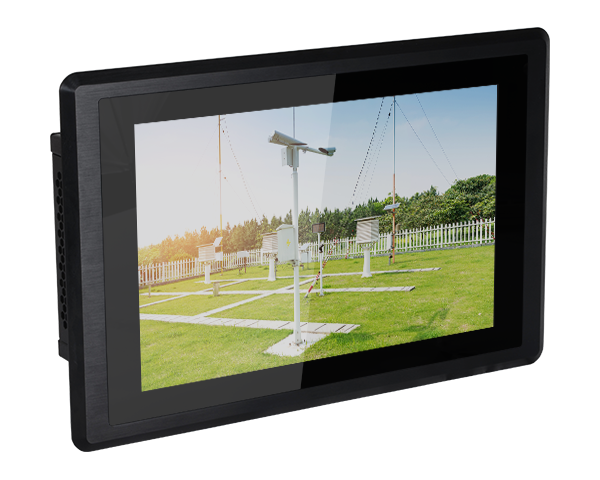

KS101-BT 10.1" Light Industrial Touch Panel PC

10.1インチ軽産業用タッチパネルPC、Intel Atom® E3800、DDR3L、3 ミニPCIe、1 HDMI

VP101-BT

VP101-BT 10.1" In-vehicle Touch Panel PC

10.1" In-vehicle Touch Panel PC, Intel Atom® E3800, DDR3L, 3 Mini PCIe, 1 HDMI

VC230-BT

VC230-BT | Intel Atom E3800 | Bay Trail | 業界固有の組み込みシステム | DFI

車載, 業界固有の組み込みシステム, Intel Atom® E3800, DDR3L, 3 Mini PCIe, 1 VGA + 1 HDMI

BT253 関連タグ

#IoT#Intel#ARM#Mini PCIe#ファンレス設計#Windows#Linux#HDMI#VGA#DDR3L#RoHS認証#UL認証#CE認証#FCC認証

システム

プロセッサー

Intel Atom® E3845, Quad Core, 2M Cache, 1.91GHz, 10W
Intel Atom® E3825, Dual Core, 1M Cache, 1.33GHz, 6W
Intel® Celeron® N2807, Dual Core, 1M Cache, 1.58GHz (2.16GHz), 4.3W
Intel® Celeron® J1900, Quad Core, 2M Cache, 2GHz (2.41GHz), 10W

メモリ

2GB/4GB DDR3L ECC memory down (-E45/-E25)
2GB/4GB DDR3L memory down (-J00/-N07)
Single channel DDR3L 1333MHz (-E45/-J00/-N07)
Single channel DDR3L 1066MHz (-E25)

BIOS

AMI SPI 64Mbit

グラフィックス

コントローラー

Intel® HD Graphics

機能

Supports hardware acceleration for DirectX 11, OCL 1.2, OGL 4.0, H.264, MPEG2, MVC, VC-1, WMV9 and VP8 (supported version dependent on OS)

ディスプレイ

1 x LVDS
1 x HDMI
1 x VGA
LVDS: NXP PTN3460, 24-bit, dual channel, resolution up to 1920x1200 @ 60Hz
HDMI, DVI: resolution up to 1920x1080 @ 60Hz
VGA: 24-bit, resolution up to 2560x1600 @ 60Hz

拡張

インターフェイス

3 x Mini PCIe
1 x SIM

オーディオ

オーディオコーデック

Realtek ALC888

イーサネット

コントローラー

2 x Intel® I210 PCIe (10/100/1000Mbps)

フロントI/O

シリアル

3 x RS232/422/485 (DP-9)

USB

1 x USB 3.0

ディスプレイ

1 x HDMI

リアI/O

イーサネット

2 x GbE (RJ45)

シリアル

1 x RS232/422/485 (DP-9)

USB

4 x USB 2.0

ディスプレイ

1 x VGA

内部I/O

シリアル

2 x RS232 (2.0mm pitch)

USB

1 x USB 2.0

ディスプレイ

1 x LVDS

オーディオ

1 x Mic-in

SATA

1 x SATA 2.0 (up to 3Gb/s)

ウォッチドッグ

出力とインターバル

System Reset, Programmable via Software from 1 to 255 Seconds

セキュリティ

TPM

Available Upon Request

電源

タイプ

Wide Range 16~24V

コネクター

DC-in

消費

BT253-C4-E45: 18.12W with E3845 at 1.91GHz and 4GB DDR3L ECC memory down

OSサポート

OSサポート

Windows 10 IoT Enterprise (64-bit)
Windows 7 Ultimate x86 & SP1 (32-bit)
Windows 7 Ultimate x64 & SP1 (64-bit)
Windows 8.1 Enterprise x86 (32-bit)
Windows 8.1 Enterprise x64 (64-bit)
Linux

環境

温度

Operating:
0°C to 60°C - Atom, Celeron (Fanless)
0°C to 85°C - Celeron (Fanless)
-20°C to 85°C - Atom (Fanless)
Storage: -40°C to 85°C

湿度

5% to 90% RH Storage: 5 to 90% RH

メカニズム

寸法

4" board
165mm x 115mm (6.49" x 4.53")

高さ

PCB: 1.6mm
Top Side: 14.31mm
Bottom Side: 2mm

規格と認証

認定

CE, FCC, RoHS, UL

パッキングリスト

パッキングリスト

1 BT253 board
1 Serial ATA data with power cable: A81-002008-000G
1 Heat spreader: A31-030022-200G

Country of Origin

Country of Origin

台湾

製品カタログ

最新のIntel AtomプロセッサーE3800製品ファミリーをベースにしたDFIの完全な製品ライン (VIDEO) - - 2018/01/04

DFIはスマートヘルスケア用のトータルソリューションを提供 (VIDEO) - - 2018/01/04

DFIはスマート製造業用のトータルソリューションを提供 (VIDEO) - - 2018/01/04

BT253 データシート (PDF) 1.1MB 2023/04/14

Industrial Motherboards & Embedded SBCs カタログ (PDF) 7.31MB 2024/04/24

BT253 CPU/メモリ互換リスト (PDF) 244.87KB 2017/12/06

BT253 クイックリファレンス (PDF) 74.49KB 2017/12/05

BT253 マニュアル (PDF) 5.23MB 2020/02/14

BT253 CE 認定 (PDF) 18.11KB 2017/12/06

BT253 FCC 認定 (PDF) 15.4KB 2017/12/06

BT253 RoHS 認定 (PDF) 14.17KB 2017/12/06

BT253 UL 認定 (PDF) 162.75KB 2023/03/29

注文情報

モデル名部品番号説明
モデル名 :
BT253-C4-E45 部品番号 :
770-BT2535-900G 説明 :
Fanless, Intel® Atom™ E3845, 4GB DDR3L ECC memory down, 6 COM, 0 to 60°C
モデル名 :
BT253-C2-N07 部品番号 :
770-BT2535-700G 説明 :
Fanless, Intel® Celeron® N2807, 2GB DDR3L ECC memory down, 6 COM, 0 to 60°C
モデル名 :
BT253-C4-J00 部品番号 :
770-BT2535-800G 説明 :
Fanless, Intel® Celeron® J1900, 4GB DDR3L ECC memory down, 6 COM, 0 to 60°C
モデル名 :
BT253-C2-E25 部品番号 :
770-BT2535-A00G 説明 :
Fanless, Intel® Atom™ E3825, 2GB DDR3L ECC memory down, 6 COM, 0 to 60°C

オプションアイテム

品名部品番号説明
品名 :
USB port cable 部品番号 :
A81-001032-016G 説明 :
品名 :
COM port cable 部品番号 :
332-753040-000G 説明 :
品名 :
Power adapter 部品番号 :
671-112009-100G 説明 :
120W, 19V

関連資料

関連製品

DFIとの連携

DFIのカスタマイズサービス(DCS)では、設計、生産、保証、修理、およびライフサイクル管理における独占的なサービスを御社に提供する専任チームの完全サポートと業界専門知識が利用できます。プロジェクトをできる限り簡単にするために、DFIは緊密に協力して設計要件を学び、開発コストと労力を削減するソリューションを開発する際にリアルタイムのテクニカルサポートを提供します。
