AL053｜Intel®｜産業用マザーボード｜DFI

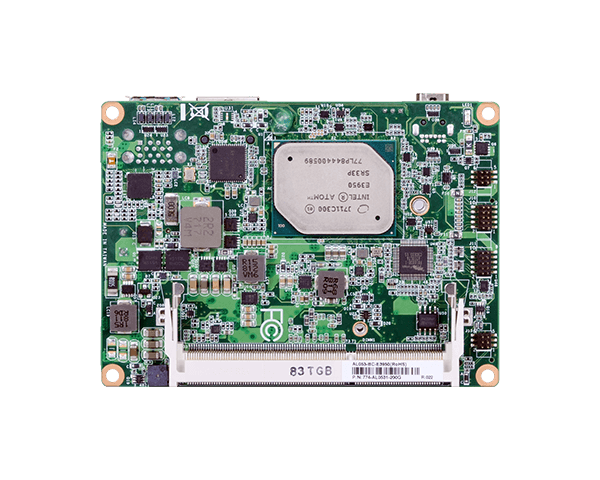

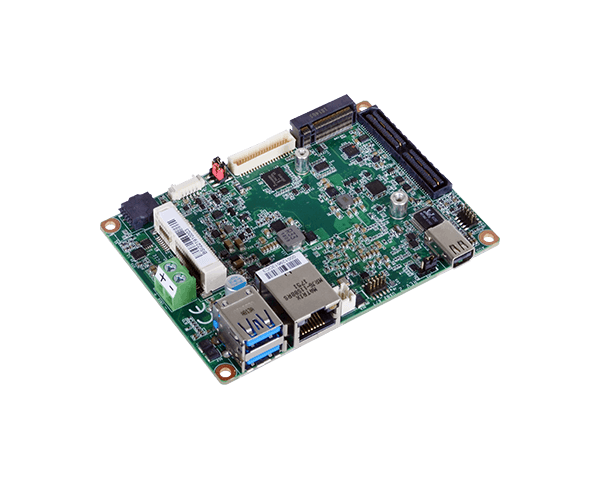

AL053
概要
概要
仕様
ダウンロード
注文情報
見積もり
2
比較
トップページ 産業用マザーボード 2.5インチPico-ITX AL053
  • Intel Atom®プロセッサーE3900
  • 1 DDR3L SODIMM、最大8GB
  • 2つの独立したディスプレイ：LVDS + ミニDP++
  • 拡張と保管：1 ミニPCIe、1 M.2、1 SMBus
  • 豊富なI/O：1 Intel GbE、1 COM、2 USB 3.1 Gen1、2 USB 2.0
  • 2031年Q4まで15年間のCPUライフサイクルサポート (Based on Intel IOTG Roadmap)

ステータス : 量産中 今すぐお見積もりする

ワイド温度: -40°C~85°C
ワイド電圧: 9~36V DC-in
4K2Kディスプレイ
Mini PCIe
DDR3L
+比較 +見積もり
製品比較
あなたは 個のアイテムがあります。 ,Up to 3 items.
今すぐ比較する
見積もり
あなたは ,Up to 3 items.
今すぐお見積もりする
RoHS 認証
CE 認証
FCC 認証

AL053 関連タグ

#IoT#Intel#Mini PCIe#4K2Kディスプレイ#Windows#Linux#DP#DDR3L#RoHS認証#CE認証#FCC認証
AL053
AL053
AL053
AL053

関連製品:

すべて選択 - 削除
システム
プロセッサー
Intel Atom® Processor E3900 Series, BGA 1296
Intel Atom® x7-E3950 Processor, Quad Core, 2M Cache, 1.6GHz (2.0GHz), 12W
Intel Atom® x5-E3940 Processor, Quad Core, 2M Cache, 1.6GHz (1.8GHz), 9.5W
Intel Atom® x5-E3930 Processor, Dual Core, 2M Cache, 1.3GHz (1.8GHz), 6.5W
Intel® Pentium® Processor N4200, Quad Core, 2M Cache, 1.1GHz (2.5GHz), 6W
Intel® Celeron® Processor N3350, Dual Core, 2M Cache, 1.1GHz (2.4GHz), 6W
メモリ
One 204-pin SODIMM up to 8GB
Single Channel DDR3L 1866MHz
BIOS
Insyde SPI 128Mbit (supports UEFI boot only)
グラフィックス
コントローラー
Intel® HD Graphics
機能
OpenGL 4.2, Direct X 11.1, OpenCL 1.2, OGL ES 3.0
HW Decode: H.264, MPEG2, VC1, VP8, H.265, MPEG4
HW Encode: H.264, MPEG2, MPEG4
ディスプレイ
1 x Mini DP++
1 x LVDS
Mini DP++: resolution up to 4096x2160 @ 60Hz
LVDS: dual channel 18/24-bit, resolution up to 1920x1200 @ 60Hz
デュアルディスプレイ
LVDS + Mini DP++
ストレージ
外部/内部
1 x M.2 B key 2242 (PCIe/USB 2.0/SATA 3.0)
拡張
インターフェイス
1 x Full-size Mini PCIe (PCIe/USB 2.0, optional USB 3.1 Gen1/USB 2.0)
オーディオ
オーディオコーデック
Realtek ALC262-VC2-GR
イーサネット
コントローラー
1 x Intel® I210AT PCIe (10/100/1000Mbps)
1 x Intel® I210IT PCIe (10/100/1000Mbps) (available upon request)
リアI/O
イーサネット
1 x GbE (RJ-45)
USB
2 x USB 3.1 Gen1
ディスプレイ
1 x Mini DP++
内部I/O
シリアル
1 x RS-232/422/485 (1.27mm pitch)
USB
2 x USB 2.0 (1.27mm pitch)
ディスプレイ
1 x LVDS LCD Panel Connector
1 x LCD/Inverter Power
オーディオ
1 x Audio (Line-out/Mic-in)
DIO
1 x 8-bit DIO
SMBus
1 x SMBus
ウォッチドッグ
出力とインターバル
System Reset, Programmable via Software from 1 to 255 Seconds
セキュリティ
TPM
fTPM 2.0
電源
タイプ
9~36V DC
コネクター
2-pin Terminal Block
消費
Typical: E3950:12V @ 0.35A (4.20Watt)
Max.: E3950:12V @ 1.90A (22.8Watt)
RTCバッテリー
CR2032 Coin Cell
OSサポート
OSサポート (UEFI Only)
Windows 10 IoT Enterprise (64-bit)
Linux
環境
温度
Operating: 0 to 60°C, -20 to 70°C, -40 to 85°C
Storage: -40 to 85°C
湿度
Operating: 5 to 90% RH
Storage: 5 to 90% RH
MTBF
715,458 hrs @ 25°C; 482,964 hrs @ 45°C ; 335,469 hrs @ 60°C
メカニズム
寸法
2.5" Pico-ITX Form Factor
100mm (3.94") x 72mm (2.83")
高さ
PCB: 1.6mm
Top Side: 15mm
Bottom Side: 8mm
規格と認証
認定
CE, FCC, RoHS
パッキングリスト
パッキングリスト
1 AL053 board
1 Heat spreader (Height: 11mm) E Series CPU: A71-808308-010G / N Series CPU: A71-808309-010G
Country of Origin
Country of Origin
台湾
製品カタログ
技術資料
認定
注文情報
  • モデル名 部品番号 説明
  • モデル名 :
    AL053-BC-E3930     部品番号 :
     770-AL0531-000G     説明 :
    Fanless, Intel Atom® X5-E3930, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, 0 to 60°C
  • モデル名 :
    AL053-BC-E3940     部品番号 :
     770-AL0531-100G     説明 :
    Fanless, Intel Atom® X5-E3940, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, 0 to 60°C
  • モデル名 :
    AL053-BC-E3950     部品番号 :
     770-AL0531-200G     説明 :
    Fanless, Intel Atom® X7-E3950, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, 0 to 60°C
  • モデル名 :
    AL053-BC-N3350     部品番号 :
     770-AL0531-300G     説明 :
    Fanless, Intel® Celeron® N3350, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, 0 to 60°C
  • モデル名 :
    AL053-EC-E3930     部品番号 :
     770-AL0531-400G     説明 :
    Fanless, Intel Atom® X5-E3930, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, -20 to 70°C
  • モデル名 :
    AL053-TC-E3930     部品番号 :
     770-AL0531-500G     説明 :
    Fanless, Intel Atom® X5-E3930, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, -40 to 85°C
  • モデル名 :
    AL053-TC-E3950     部品番号 :
     770-AL0531-900G     説明 :
    Fanless, Intel Atom® X7-E3950, 1 DDR3L SODIMM, 1 LVDS, 1 Mini DP++, 1 LAN, 1 COM, 4 USB, 9~36V DC, -40 to 85°C

* * Note: N4200 is supported upon request with MOQ requirement.

オプションアイテム
  • 品名 部品番号 説明
  • 品名 :
    USB port cable     部品番号 :
     A81-001084-016G     説明 :
    Length: 200mm
  • 品名 :
    1 COM port cable     部品番号 :
     A81-015050-016G     説明 :
    Length: 300mm
  • 品名 :
    Power adapter     部品番号 :
     671-106012-000G     説明 :
    60W, 12V, DC Jack
  • 品名 :
    2 pole terminal to DC Jack cable     部品番号 :
     A81-004013-000G     説明 :
  • 品名 :
    1 Audio cable     部品番号 :
     A81-022037-016G     説明 :
    Length: 160mm
  • 品名 :
    Heat sink for E series CPU 0 to 60°C/wide temp     部品番号 :
     A71-008111-010G     説明 :
    Height: 22.6mm
  • 品名 :
    Heat sink for N series CPU 0 to 60°C     部品番号 :
     A71-008108-010G     説明 :
    Height: 19mm

深く組み込まれたアプリケーションのための堅牢な設計とエネルギー効率

DFIは、14nm製造ノードを使用したGoldmontアーキテクチャーで、高い処理能力、低消費電力、優れたグラフィック性能を提供する新製品を発表しました。DFIの設計と製造における革新的な能力に基づいて、これらの製品は小型でファンレスであり、-40℃～+85℃までの広い温度範囲をサポートしているため、多くのスペースが制約され、熱的に制限された多くの組込みアプリケーションに最適です。

広い動作温度

これらの製品は-40℃～+ 85℃の広い動作温度範囲に耐えることができます。 過酷な環境での業界の需要を満たし、熱ソリューション設計が必要です。 また、この優れたファンレス設計は、素晴らしいシステム統合を実現します。

省エネルギー、でも高性能

Goldmontアーキテクチャーに基づいた最新のプロセッサーを搭載したこれらのボードは、 処理能力とグラフィック性能（第9世代）が30％向上し、平均9ワットのTDPエネルギーの省エネをもたらします。

4K UHD高解像度での明瞭な体験

HEVCおよびVP9コーデックのハードウェアデコードから強化されたグラフィックエンジンが搭載された新しいシリーズは、4K高解像度（DP：4096x2304 @ 60Hz）をサポートし、医療用とマルチメディア用の3つの独立したディスプレイがあります。

複数のストレージの選択：eMMC、SSD/ M.2モジュール

ストレージについては、これらの新製品は高速SATA 3.0ドライブ、SSD、128GBまでのeMMC 5.0オプションをサポートします。特に、Wi-Fi/LTE/mSATAを含む複数の機能を統合した高度なM.2インターフェイスは、IoTアプライアンスの自動化、ストレージ、設計に最適です。

完全な製品ライン

DFIは新しいE3900シリーズプロセッサーを搭載したMini-ITX、SBC、Pico-ITX、COM Express、Qseven R2.1など、幅広い、頑丈で信頼性の高い産業用マザーボードとモジュールを開発しました。

Windows 10の互換性による無限のIoTの可能性

セキュリティ機能を特徴とするWindows 10プラットフォームと連携して、DFIのE3900シリーズ製品は小型で頑丈な設計で、IoTの要求を満たす準備ができています。統合により、これらの製品は、お客様が包括的にIoT接続デバイスの開発を簡素化し、IoTソリューション全体を生成するのを手助けすることができます。

関連資料

関連製品

DFIとの連携

DFIのカスタマイズサービス(DCS)では、設計、生産、保証、修理、およびライフサイクル管理における独占的なサービスを御社に提供する専任チームの完全サポートと業界専門知識が利用できます。プロジェクトをできる限り簡単にするために、DFIは緊密に協力して設計要件を学び、開発コストと労力を削減するソリューションを開発する際にリアルタイムのテクニカルサポートを提供します。
