VC70B-KU

產品概要

首頁特定應用系統車載專用系統 VC70B-KU

4GB/8GB DDR4 memory onboard

1x 2.5" SATA 3.0 Drive Bay

Supports 2 Mini PCIe for Extension Modules

Rich I/O ports: 2 Intel GbE, 6 COM, 4 USB 3.0, 2 USB 2.0

Compact and Fanless In-Vehicle System

15-Year CPU Life Cycle Support Until Q1' 32 (Based on Intel IOTG Roadmap)

狀態 : 上市產品線上購買 (US)

+加入比較表 +加入詢價表

產品比較
目前共有樣產品 ,Up to 3 items.
前往比較

加入詢價表
目前共有 ,Up to 3 items.
前往詢價

DFI特規主機板

系統

處理器

7th Generation Intel® Core™ Processors, FCBGA 1356
Intel® Core™ i7-7600U Processor, Dual Core, 4M Cache, 2.8GHz, 15W
Intel® Core™ i5-7300U Processor, Dual Core, 3M Cache, 2.6GHz, 15W
Intel® Core™ i3-7100U Processor, Dual Core, 3M Cache, 2.4GHz, 15W

記憶體

4GB/8GB Memory Onboard
Dual Channel DDR4 2133MHz

BIOS

Insyde SPI 128Mbit

顯示

控制器

Intel® HD Graphics GT Series

顯示器

1 x VGA
1 x HDMI
VGA: resolution up to 1920x1200 @ 60Hz
HDMI: resolution up to 4096x2160 @ 24Hz

雙重顯示

VGA + HDMI

儲存

外插/內插

1 x 2.5" SATA 3.0 Drive Bay

擴充

介面

1 x Full-size Mini PCIe (PCIe+USB)
1 x Half-size Mini PCIe (PCIe+USB+SATA)

音訊

音訊編解碼器

Realtek ALC888 5.1-channel

乙太網路

控制器

1 x Intel® I210IT (10/100/1000Mbps)
1 x Intel® I219LM (10/100/1000Mbps)

LED

指示燈

1 x Status LED
1 x HDD LED

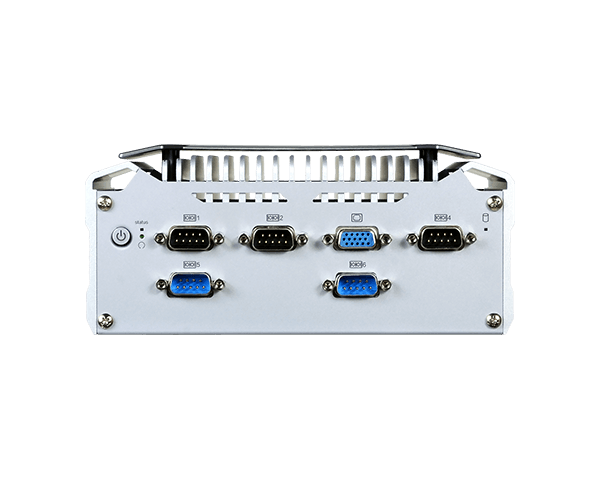

前板輸入/輸出

串口

2 x RS-232/422/485 (DB-9, COM 1~2)
3 x RS-232 (DB-9, COM 4~6, COM 4 supports 8-bit DIO or CAN-Bus )

顯示

1 x VGA

按鍵

1 x Power Button
1 x Reset Button

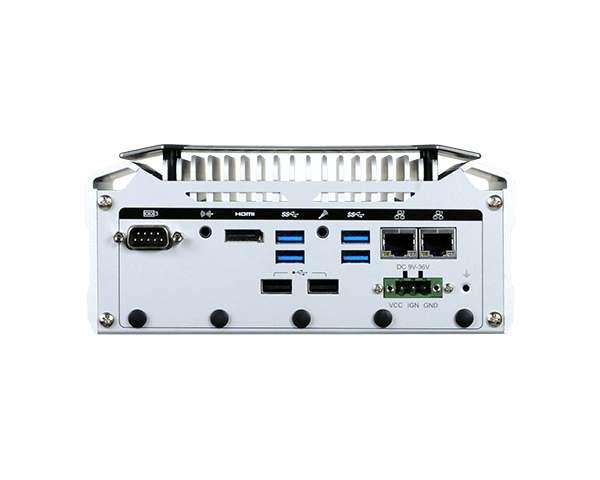

背板輸入/輸出

乙太網路

2 x GbE (RJ-45)

串口

1 x RS-232 (DB-9, COM 3)

USB

4 x USB 3.0 (type A)
2 x USB 2.0 (type A)

顯示

1 x HDMI

音源

1 x Line-out
1 x Mic-in

Wi-Fi 天線

5 x Wi-Fi Module Antenna Hole

監視計時器

輸出與時間間隔

System Reset, Programmable via Software from 1 to 255 Seconds

電源

類型

9~36V DC-in power with ignition delay on/off

連接埠

DC Jack

支援作業系統

Windows 10 (64-bit)
Windows 10 IoT Enterprise (64-bit)
Linux

環境指標

運作溫度

-20 to 60°C

儲存溫度

-20 to 85°C

相對溼度

5 to 95% RH (non-condensing)

機械結構

結構

Aluminum + Sheet Metal

安裝方式

Wall/VESA/DIN Rail Mount

尺寸 (寬 x 高 x 深)

184mm x 82mm x 118.4mm

重量

1.6 Kg

安規認證

衝擊測試

MIL-STD 810G 516.6
Operating: 10G, 11ms
Non-Operating: 40G, 11ms

抗振動測試

MIL-STD 810G 514.6C-3

認證

CE, FCC Class A, RoHS, E-Mark (E13)

裝箱單

1 VC70B-KU system unit
4 Mounting screws for Mini PCIe module: 531-510180-000G
1 Power Connector: 342-360030-110G

Country of Origin

台灣

產品資料

工業級系統型錄 (PDF) 7.23MB 2024/04/03

VC70B-KU 規格書 (PDF) 1.74MB 2023/07/29

技術文件

VC70B-KU 安裝手冊 (PDF) 911.05KB 2019/07/03

VC70B-KU 使用者手冊 (PDF) 6.4MB 2020/02/17

認證書

VC70B-KU FCC 認證書 (PDF) 208.78KB 2019/06/14

VC70B-KU CE 認證書 (PDF) 252.5KB 2019/06/14

VC70B-KU E-Mark 認證書 (PDF) 206.16KB 2019/08/27

VC70B-KU RoHS 認證書 (PDF) 664.33KB 2023/01/17

訂購資訊

型號料號描述
型號 :
VC70B-KU6862-714 料號 :
750-VC70B0-000G 描述 :
Intel Core i3-7100U, 1 HDMI, 1 VGA, 2 LAN, 6 COM, 6 USB, 4GB DDR4 onboard
型號 :
VC70B-KU6862-738 料號 :
750-VC70B0-100G 描述 :
Intel Core i5-7300U, 1 HDMI, 1 VGA, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard
型號 :
VC70B-KU6862-768 料號 :
750-VC70B0-200G 描述 :
Intel Core i7-7600U, 1 HDMI, 1 VGA, 2 LAN, 6 COM, 6 USB, 8GB DDR4 onboard

選購品

品名料號描述
品名 :
SSD 料號 :
635-610002-110G
635-605122-110G
635-602562-120G
635-601282-190G
635-600642-150G 描述 :
2.5" SATA SSD, 1TB MLC, RoHS
2.5" SATA SSD, 512G MLC, RoHS
2.5" SATA SSD, 256G MLC, RoHS
2.5" SATA SSD, 128G MLC, RoHS
2.5" SATA SSD, 64G MLC, RoHS
品名 :
mSATA 料號 :
638-712803-100G
638-706405-110G
638-703206-100G 描述 :
mSATA Card, 128GB MLC, RoHS
mSATA Card, 64GB MLC, RoHS
mSATA Card, 32GB MLC, RoHS
品名 :
Wi-Fi 料號 :
761-110091-000G 描述 :
Wi-Fi Kit, RoHS
品名 :
3G+GPS 料號 :
761-110040-600G 描述 :
3G + GPS Kit, RoHS
品名 :
Power Adapter 料號 :
671-112005-100G 描述 :
120W, 24V/5A for test/validation only
品名 :
Wall Mount 料號 :
761-EC8000-000G 描述 :
EC700/800/70A/80A Wall Mount Kit, RoHS
品名 :
VESA Mount 料號 :
761-EC7000-100G 描述 :
EC700/EC70A/EC70B VESA Mount Kit, RoHS
品名 :
DIN Rail Mount 料號 :
761-EC70B0-000G 描述 :
EC70B DIN Rail Mount Kit, RoHS
